【デッキメイト 谷止めタイプ QL型】

デッキメイト® フラットデッキ 谷止めタイプ QL型

デッキプレート(鋼製床型枠)用 軽天/軽設備用ハンガー
【JFE建材 QLデッキ】対応

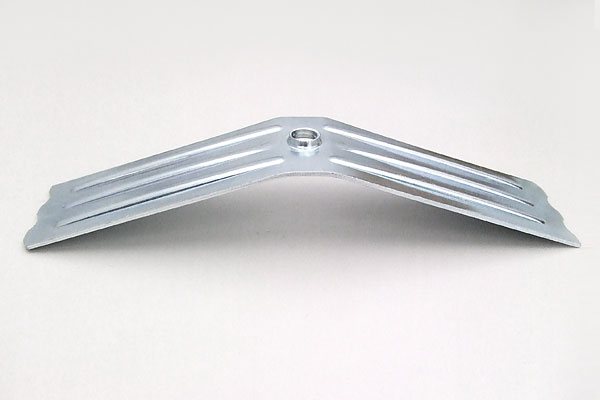

デッキメイト QLハンガー・185-L・t1.6型〈軽天・軽設備用〉
デッキメイト QLハンガー・185-L・t1.6型
〈軽天・軽設備用〉

【JFE建材 QLデッキ】対応
(QL99-50-12, QL99-50-16, QL99-75-12, QL99-75-16)
※QLセルラーには使用できません

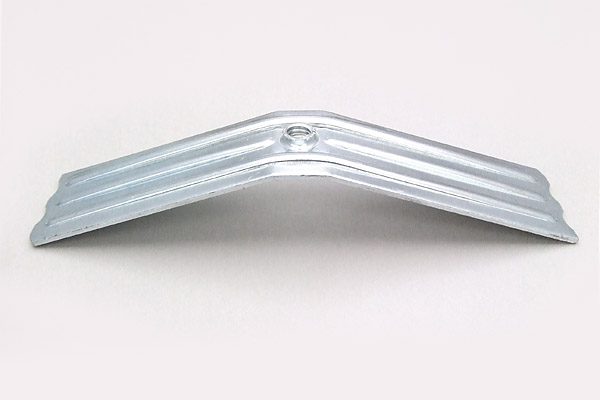

デッキメイト QLハンガー・185・t2.3型〈設備用〉
デッキメイト QLハンガー・185・t2.3型
〈設備用〉

【JFE建材 QLデッキ】対応
(QL99-50-12, QL99-50-16, QL99-75-12, QL99-75-16)
※QLセルラーには使用できません

他のデッキプレート対応の商品は

デッキメイト 山留めタイプ

デッキメイト アリ溝留めタイプ(KD-I型、KD-II型、KD-III型)

デッキメイト アリ溝留めタイプ(SE-S型)

をご覧ください。

用途・特長

  • JFE建材 QLデッキ対応  (QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16に適合)
  • 下穴不要。
  • デッキプレートの溝に下からはめ込む簡単タイプ。
  • ワンタッチで取り付け完了。
  • 取付後、移動することも可能。取付位置の移動が容易にできます。
  • ガタツキのない、強固な取付が可能です。
  • 鋼製床型枠(デッキプレート)から、吊りボルトをつり下げて各種設備を支持する金具です。
  • 軽量天井、LGS、軽設備、配管、電気、内装、空調工事などに。

※剥離防止・落下防止のため、姉妹品のデッキプレート用ハンガー【ドリルインサート・ドリルハンガー】の併用をお勧めします。

施工方法

デッキハンガー施工方法

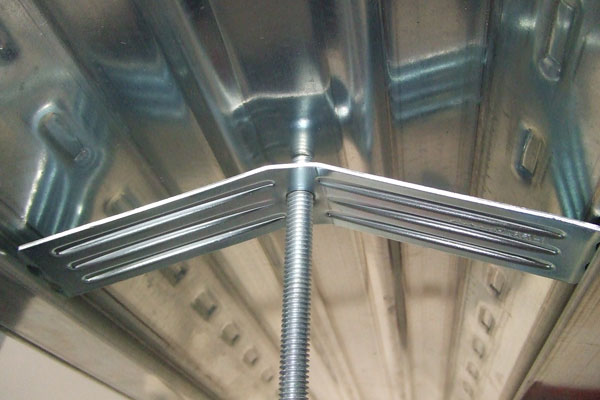

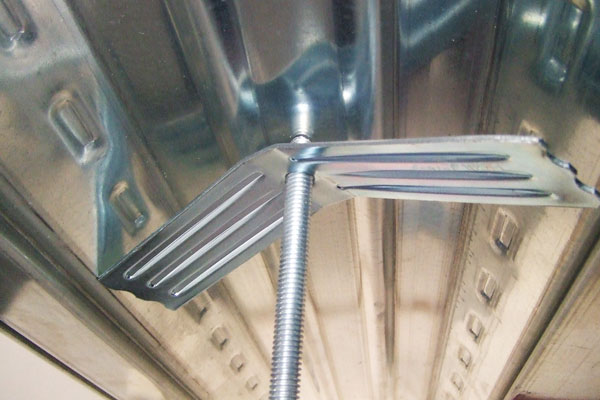

  • デッキの谷部に約45°の角度で押し当て、直角の位置まで回して、取り付け完了。
  • 手締も可能です。
  • 仮保持状態でデッキ長手方向に移動可能です。
デッキメイト QLハンガー デッキメイト QLハンガー

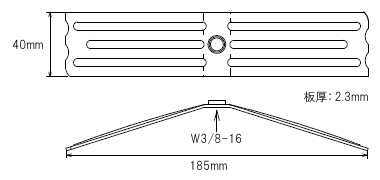

サイズ表

QLハンガー・185-L・t1.6型〈軽天・軽設備用〉
QLハンガー・185-L・t1.6型〈軽天・軽設備用〉
QLハンガー・185・2.3型〈設備用〉
QLハンガー・185・t2.3型〈設備用〉

デッキプレート対応表・引張強度表

品 番 対応デッキプレート 最大引張強度 入数
F・Hi100-N型 【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】 こちらのページを
ご覧ください
【JFEスチール ハイデッキ100】
SF・Hi75-N型 【日鉄建材 SFデッキ】
【JFEスチール ハイデッキ】
N-N型 【JFE建材 Nデッキ】
U-N型 【植木鋼管 Uデッキ】
L-N型 【住友金属建材 Lデッキ】
I-N型 【東邦シートフレーム Iデッキ】
F-I・II型 【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】
【JFEスチール ハイデッキ】
【JFEスチール ハイデッキ100】
【日鉄建材 SFデッキ】
【JFE建材 Nデッキ】
【植木鋼管 Uデッキ】
SE-S型
19-22mm t1.2
【日鉄建材 スーパーEデッキ】
(EZ-50、EZ-75
こちらのページを
ご覧ください
NEW SE-S型
18-27mm t1.6
【日鉄建材 スーパーEデッキ】
(EZ50、EZ75)
【アイ・テック Sデッキ】
(S50、S75)
こちらのページを
ご覧ください
KD-I型 【日鉄建材 スーパーEデッキ】
(EZ-50、EZ-75)
【神鋼建材 SSデッキ】
(S50、S75)
こちらのページを
ご覧ください
KD-II型 【JFE建材 Cデッキ】
(C50、C75)
KD-III型 【植木鋼管 USデッキ】
(US-50、US-75)
QLハンガー185-L・t1.6型〈軽天・軽設備用〉 【JFE建材 QLデッキ】
(QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16)
※QLセルラーには使用できません。
3923N(400Kgf) 150
QLハンガー185・t2.3型〈設備用〉 【JFE建材 QLデッキ】
(QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16)
※QLセルラーには使用できません。
5884N(600Kgf) 150
許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

製品カタログ

デッキメイト
QL型

製品カタログ
デッキメイト フラットデッキ 山留めタイプ
デッキメイト
New QL 185-L・t1.6型

引張試験成績書
デッキメイト New QL 185-L・t1.6型
デッキメイト
New QL 185・t2.3型

引張試験成績書
デッキメイト New QL 185・t2.3型

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

デッキメイト QL型
承認図(標準仕様書)
デッキメイト QL型
