デッキプレート(鋼製床型枠)用ハンガー【デッキメイト フラットデッキ 山留めタイプ 】

デッキメイト® フラットデッキ 山留めタイプ

デッキプレート(鋼製床型枠)用 軽天/軽設備用ハンガー W3/8-16吊りボルト 後施工ワンタッチ式

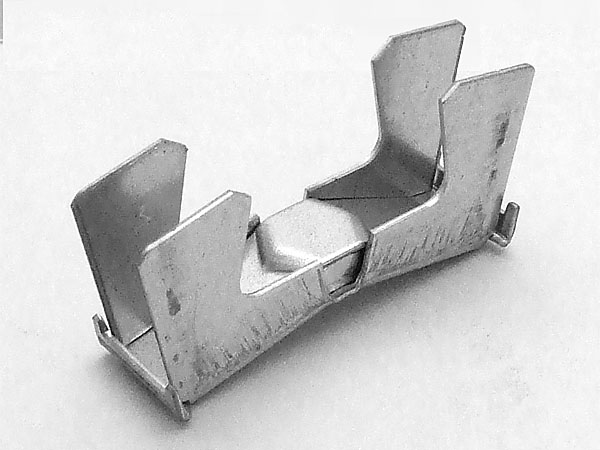

デッキメイト F・Hi100-N型
F・Hi100-N型
【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】
【JFEスチール ハイデッキ100】
デッキメイト SF・Hi75-N型
SF・Hi75-N型
【日鉄建材(旧:日鐵住金建材) SFデッキ】
【JFEスチール ハイデッキ】
デッキメイト N-N型
N-N型
【JFE建材 Nデッキ】

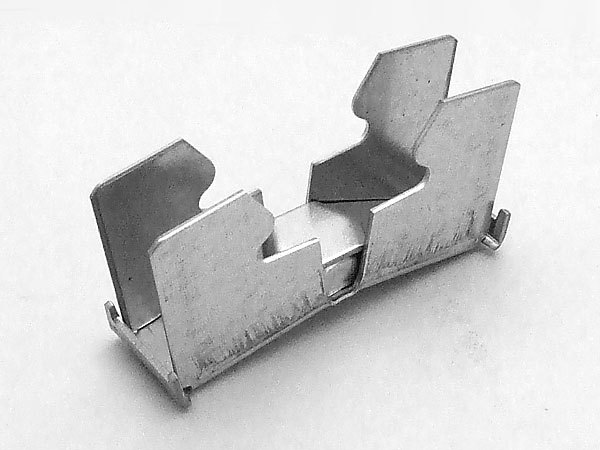

デッキメイト U-N型
U-N型
【植木鋼管 Uデッキ】

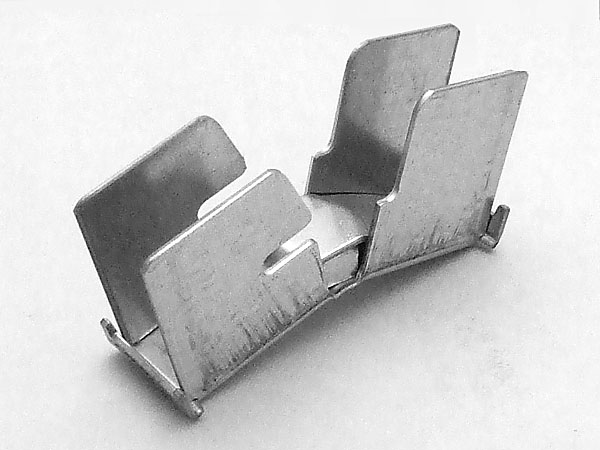

デッキメイト L-N型
L-N型
【住友金属建材 Lデッキ】

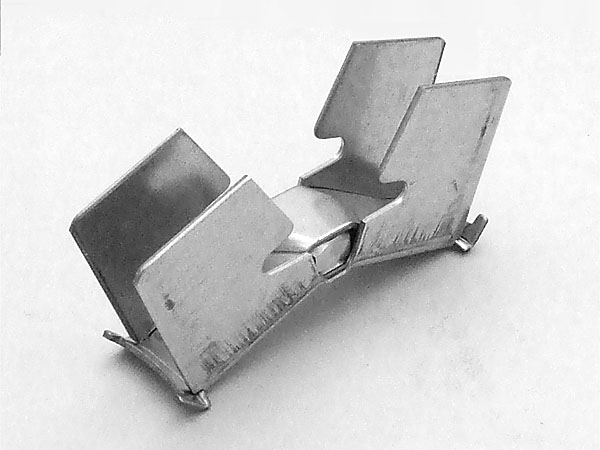

デッキメイト I-N型
I-N型
【東邦シートフレーム Iデッキ】
デッキメイト I-N型

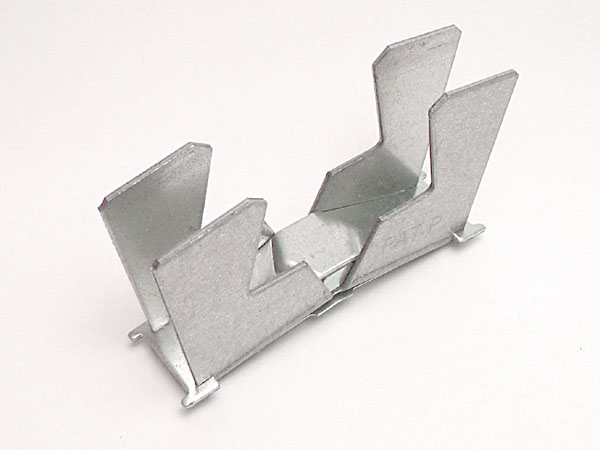

F-I・II型
【JFE日建板/北海鋼機/ 神鋼建材工業 Fデッキ】
【JFEスチール ハイデッキ/ハイデッキ100】
【日鉄建材 SFデッキ】
【JFE建材 Nデッキ】
【植木鋼管 Uデッキ】

他のデッキプレート対応の商品は

デッキメイト アリ溝留めタイプ(KD-I型、KD-II型、KD-III型)

デッキメイト アリ溝留めタイプ(SE-S型)

デッキメイト 谷止めタイプ(QL型)

をご覧ください。

特長

  • W3/8-16ボルト(3分寸切)をデッキプレートの山の部分にワンタッチで取り付けられます。取付後、移動することも可能で取付位置の移動が容易にできます。
  • 各メーカーのフラットデッキに対応します。
  • 手締も可能です。
  • 仮保持状態でデッキの長手方向に移動ができます。
  • ハンガー底部が平らになるまで締め付けるだけで取付完了です。
  • ガタツキのない、強固な取付が可能です。

用途

  • 鋼製床型枠(デッキプレート・フラットデッキ)からW3/8-16(3分寸切)の吊ボルトを下げて各種設備を支持する金具です。
  • 軽量天井、LSG、軽設備、配管、電気、内装、空調工事などに。

施工方法

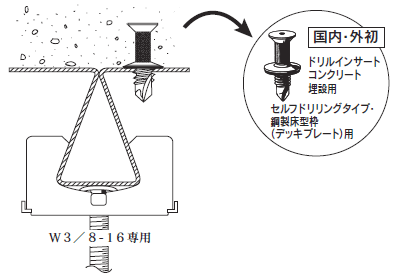

デッキメイト フラットデッキ 山留めタイプ 施工例

[注意]デッキプレートに押し当て、ボルト締付工具をセットした電動スクリュードライバーにて確実に締付けてください。

デッキメイト フラットデッキ 山留めタイプ 施工例

※剥離防止(落下防止)の為に【ドリルインサート】の併用を推薦いたします。

デッキプレート対応表・引張強度表

品 番 対応デッキプレート 最大引張強度 入数
F・Hi100-N型 【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】 2059N(210kgf) 40
【JFEスチール ハイデッキ100】 2059N(210kgf)
SF・Hi75-N型 【日鉄建材 SFデッキ】 4903N(500kgf) 40
【JFEスチール ハイデッキ】 4903N(500kgf)
N-N型 【JFE建材 Nデッキ】
2059N(210kgf) 40
U-N型 【植木鋼管 Uデッキ】
4413N(450kgf) 40
L-N型 【住友金属建材 Lデッキ】
2942N(300kgf) 40
I-N型 【東邦シートフレーム Iデッキ】
8336N(850kgf) 40
F-I・II型 【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】
4903N(500kgf) 40
【JFEスチール ハイデッキ】
5394N(550kgf)
【JFEスチール ハイデッキ100】
4903N(500kgf)
【日鉄建材 SFデッキ】
5394N(550kgf)
【JFE建材 Nデッキ】
4903N(500kgf)
【植木鋼管 Uデッキ】
5394N(550kgf)
SE-S型
19-22mm t1.2
【日鉄建材 スーパーEデッキ】
(EZ-50、EZ-75
こちらのページを
ご覧ください
NEW SE-S型
18-27mm t1.6
【日鉄建材 スーパーEデッキ】
(EZ50、EZ75)
【アイ・テック Sデッキ】
(S50、S75)
こちらのページを
ご覧ください
KD-I型 【日鉄建材 スーパーEデッキ】
(EZ-50、EZ-75)
【神鋼建材 SSデッキ】
(S50、S75)
こちらのページを
ご覧ください
KD-II型 【JFE建材 Cデッキ】
(C50、C75)
KD-III型 【植木鋼管 USデッキ】
(US-50、US-75)
QLハンガー185-L・t1.6型〈軽天・軽設備用〉 【JFE建材 QLデッキ】
(QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16)
※QLセルラーには使用できません。
こちらのページを
ご覧ください
QLハンガー185・t2.3型〈設備用〉 【JFE建材 QLデッキ】
(QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16)
※QLセルラーには使用できません。
許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

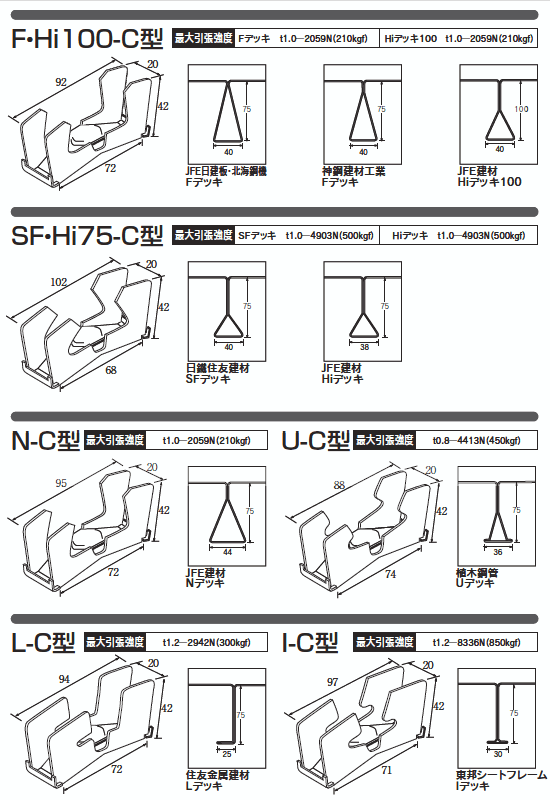

製品寸法図

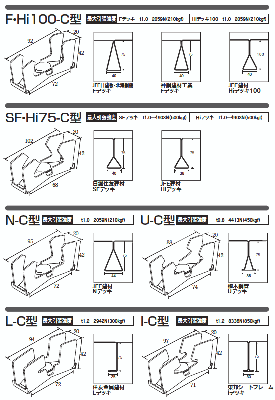

デッキメイト フラットデッキ 山留めタイプ 製品寸法図

製品カタログ

デッキメイト フラットデッキ
山留めタイプ・谷留めタイプ

製品カタログ
デッキメイト フラットデッキ 山留めタイプ
デッキメイト
山留めタイプ F-N(Hi)型
引張試験成績書
デッキメイト 山留めタイプ F-N(Hi)型
デッキメイト
山留めタイプ F・Hi100-N型
引張試験成績書
デッキメイト F・Hi100-N型 引張試験成績書
デッキメイト
山留めタイプ SF・Hi75-N型
引張試験成績書
デッキメイト SF・Hi75-N型 引張試験成績書
デッキメイト
山留めタイプ JF-N75(N-N)型
引張試験成績書書
デッキメイト 山留めタイプ JF-N75(N-N)型
デッキメイト
山留めタイプ JF-N75W(U-N)型
引張試験成績書書
デッキメイト 山留めタイプ JF-N75W(U-N)型
デッキメイト
山留めタイプ L-N型
引張試験成績書
デッキメイト L-N型 引張試験成績書
デッキメイト
山留めタイプ I-N型
引張試験成績書
デッキメイト 山留めタイプ I-N型
デッキメイト
山留めタイプ F-I・II型
引張試験成績書
デッキメイト F-I・II型 引張試験成績書

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

デッキメイト F・Hi100-N型
承認図(標準仕様書)
デッキメイト F・Hi100-N型
デッキメイト SF・Hi75-N型
承認図(標準仕様書)
デッキメイト SF・Hi75-N型
デッキメイト N-N型
承認図(標準仕様書)
デッキメイト N-N型
デッキメイト U-N型
承認図(標準仕様書)
デッキメイト U-N型
デッキメイト L-N型
承認図(標準仕様書)
デッキメイト L-N型
デッキメイト I-N型
承認図(標準仕様書)
デッキメイト I-N型
