デッキプレート用ハンガー【ドリルインサート】

ドリルインサート
特許第2809584号 USA特許NO.5,649,798

デッキプレート用ハンガー セルフドリルタイプ

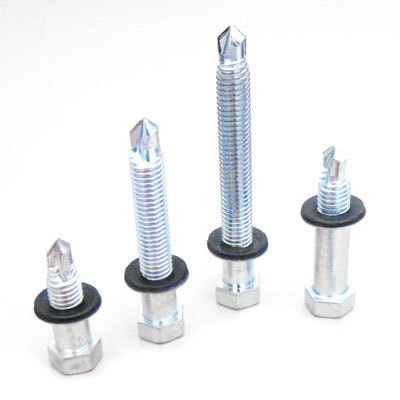

ドリルインサート
ドリルインサート
ドリルインサート

特長

  • 専用工具不要で市販の電気スクリュードライバー(2,500rpm)丈で施工が可能です。
  • 従来工法に比べ約10倍以上のスピード施工が可能です。
  • 優れた締結力で施工後の倒れ、抜け等のトラブルが皆無です。
  • シールワッシャーで完全密着しコンクリートの漏れがなく養生が不要です。
  • 断熱工法事の専用インサートが不要です。
  • トータルコストの大幅な低減が可能です。
  • 特殊ネジ山で優れた締結力を生む。
  • クッション性を兼ね備えたシールワッシャーで完全密着し振動にも耐える。


軽天・軽設備用、剥離防止用、耐火被覆工法、断熱材敷込工法
先付工法デッキプレート用ドリル付きインサート(W3/8-16)
専用工具不要・10倍以上のスピード工法・トータルコスト大幅削減

施工例

ドリルインサート施工例
ドリルインサート施工方法

▼ストッパー付き高ナット

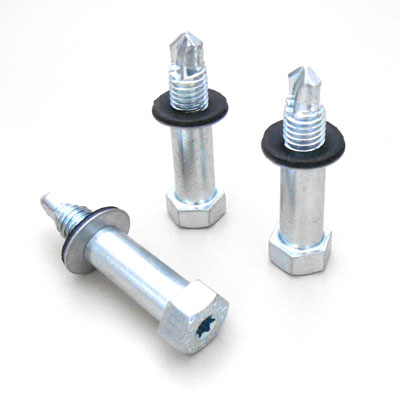

ストッパー付き高ナット

仕様表

ドリルインサート
品 番 Φd×ℓ×ℓ1×ℓ2
(mm)
耐火/断熱材厚
(mm)
2000 19×45×19×10 -
2030 19×75×19×40 30
2050 19×95×19×60 50
3050
19×60×34×10 -
2030
断熱タイプ
40×84×31×40 30
2050
断熱タイプ
40×93×31×55 50
品 名 入 数
トルクスビット TW-30X65W 10
トルクスビット T-30X50 10

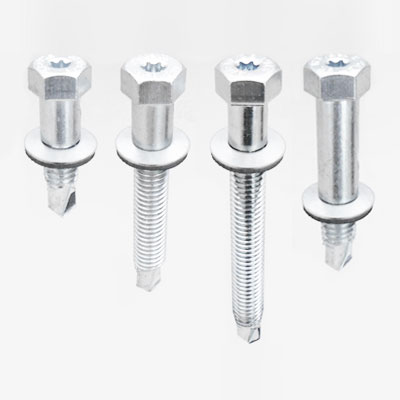

ドリルインサート トルクスビット
トルクスビット TW-30X65W(上) T-30X50(下)

引張強度表

デッキプレート板厚(mm) 最大引張強度
0.8 1,667N(170kgf)
1.2 2,354N(240kgf)
1.6 3,923N(400kgf)

※最大引張強度はコンクリート打設前の各板厚に対する数値です。

※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

製品カタログ

ドリルインサート
製品カタログ
ドリルインサート
ドリルインサート
引張試験成績書
ドリルインサート

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

ドリルインサート
承認図(標準仕様書)
ドリルインサート
