【デッキメイト アリ溝留めタイプ KD-I型、KD-II型、KD-III型】

デッキメイト® フラットデッキ アリ溝留めタイプ KD-I型、KD-II型、KD-III型

デッキプレート(鋼製床型枠)用 軽天/軽設備用ハンガー

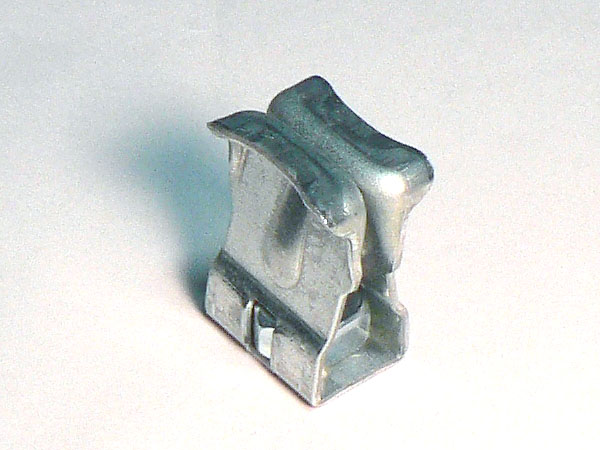

デッキメイト KD-I型
KD-I型
【日鉄建材(旧:日鐵住金建材)
スーパーEデッキ】
(EZ-50、EZ-75)
【神鋼建材 SSデッキ】
(S50、S75)

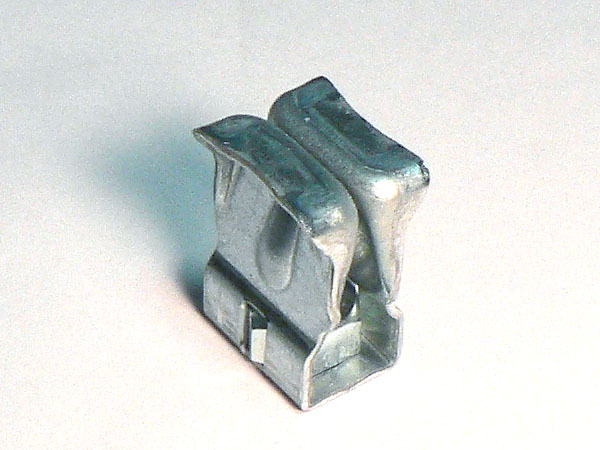

デッキメイト KD-II型
KD-II型
【JFE建材 Cデッキ】
(C50、C75)

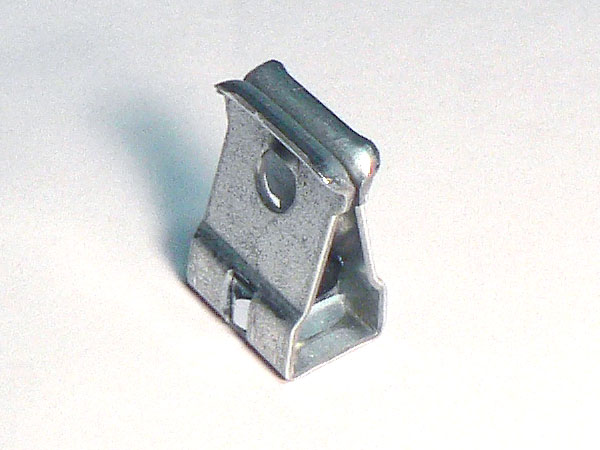

デッキメイト KD-III型
KD-III型
【植木鋼管 USデッキ】
(US-50、US-75)

他のデッキプレート対応の商品は

デッキメイト 山留めタイプ

デッキメイト アリ溝留めタイプ(SE-S型)

デッキメイト 谷止めタイプ(QL型)

をご覧ください。

特長

  • W3/8-16ボルト(3分寸切)をデッキプレートのアリ溝(蟻溝)の部分にワンタッチで取り付けられます。取付後、移動することも可能で取付位置の移動が容易にできます。
  • 各メーカーのフラットデッキに対応します。
  • KD-I・II型は手締も可能です。
  • 仮保持状態でデッキの長手方向に移動できます。
  • 吊りボルト(3分寸切)にハンガーを組み付け後、デッキプレートのアリ溝分に押し当て締めるだけで取付完了です。
  • ガタツキのない、強固な取付が可能です。

用途

  • 鋼製床型枠(デッキプレート・フラットデッキ)からW3/8-16(3分寸切)の吊ボルトを下げて各種設備を支持する金具です。
  • 軽量天井、LSG、軽設備、配管、電気、内装、空調工事などに。

施工方法

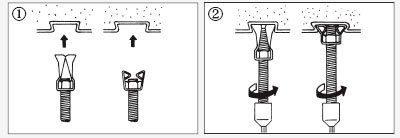

吊りボルトにハンガーを組付け後、デッキプレートに押し当て締付けるだけで取付け完了です。

デッキハンガー施工方法
  • 各デッキメーカーの蟻溝寸法の公差に対応し使用できます。
  • 手締も可能です。
  • 仮保持状態でデッキ長手方向に移動可能です。

デッキプレート対応表・引張強度表

品 番 対応デッキプレート 最大引張強度 入数
F・Hi100-N型 【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】 こちらのページを
ご覧ください
【JFEスチール ハイデッキ100】
SF・Hi75-N型 【日鉄建材 SFデッキ】
【JFEスチール ハイデッキ】
N-N型 【JFE建材 Nデッキ】
U-N型 【植木鋼管 Uデッキ】
L-N型 【住友金属建材 Lデッキ】
I-N型 【東邦シートフレーム Iデッキ】
F-I・II型 【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】
【JFEスチール ハイデッキ】
【JFEスチール ハイデッキ100】
【日鉄建材 SFデッキ】
【JFE建材 Nデッキ】
【植木鋼管 Uデッキ】
SE-S型
19-22mm t1.2
【日鉄建材 スーパーEデッキ】
(EZ-50、EZ-75
こちらのページを
ご覧ください
NEW SE-S型
18-27mm t1.6
【日鉄建材 スーパーEデッキ】
(EZ50、EZ75)
【アイ・テック Sデッキ】
(S50、S75)
こちらのページを
ご覧ください
KD-I型 【日鉄建材 スーパーEデッキ】
(EZ-50、EZ-75)
【神鋼建材 SSデッキ】
(S50、S75)
アリ溝幅 18.5mm
6374N(650kgf)
アリ溝幅 21mm
4903N(500kgf)
80
KD-II型 【JFE建材 Cデッキ】
(C50、C75)
アリ溝幅 23.5mm
4903N(500kgf)
アリ溝幅 25.5mm
6374N(650kgf)
70
KD-III型 【植木鋼管 USデッキ】
(US-50、US-75)
アリ溝幅 10mm
7845N(800kgf)
アリ溝幅 14mm
2942N(300kgf)
100
QLハンガー185-L・t1.6型〈軽天・軽設備用〉 【JFE建材 QLデッキ】
(QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16)
※QLセルラーには使用できません。
こちらのページを
ご覧ください
QLハンガー185・t2.3型〈設備用〉 【JFE建材 QLデッキ】
(QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16)
※QLセルラーには使用できません。
許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

製品寸法図

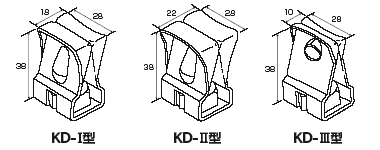

デッキメイト フラットデッキ アリ溝留めタイプ 製品寸法図

製品カタログ

デッキメイト フラットデッキ
アリ溝留めタイプ

製品カタログ
デッキメイト フラットデッキ アリ溝留めタイプ
デッキメイト フラットデッキ
アリ溝留めタイプ

製品カタログ
デッキメイト フラットデッキ アリ溝留めタイプ
デッキメイト フラットデッキ
アリ溝留めタイプ KD-II型

引張強度表
デッキメイト フラットデッキ アリ溝留めタイプ

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

デッキメイト KD-II型
承認図(標準仕様書)
デッキメイト KD-II型
