吊りボルト支持具シリーズ
C型ハンガー、ALCインサートハンガー、モクハンガー[製造・販売中止]

吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16
下地金具 ALC用・コンクリート用・木用・C形鋼(鉄材)用
大幅な工期短縮・コスト削減できます

製造・販売中止のお知らせ

当ページに掲載している「C型ハンガー、ALCインサートハンガー、モクハンガー」の製造・販売は中止しました。

なお、リップ溝形鋼(Cチャン)用の吊りボルトハンガーについては、販売中の【チャンネルクランプ Cチャン・リップ溝形鋼専用クランプ(W3/8-16) 軽天・軽設備用】をご利用ください。

2020年1月
イイファス株式会社

吊りボルト接続用C型ハンガー

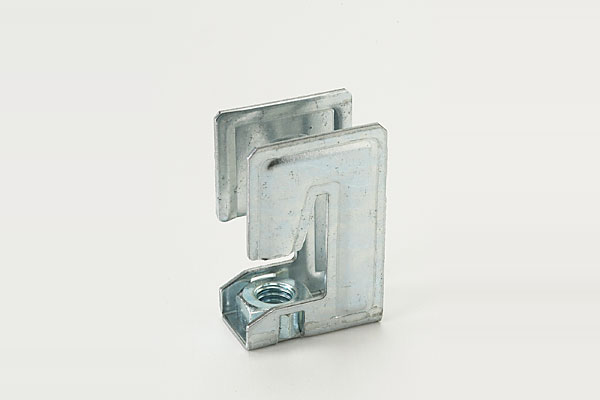

C型ハンガー
吊りボルト接続用ALCインサートハンガー・モクハンガー

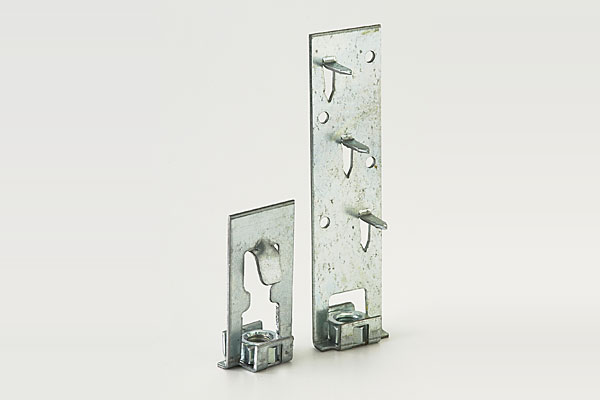

ALCインサートハンガー(左) モクハンガー(右)
高ナット ストッパー付き
高ナット ストッパー付き(ナット雌ネジ中心に突起あり)

特長

  • 簡単・確実に吊りボルトを取付できます。
  • ALC板(気泡コンクリート)・木材・鉄材・C型鋼に、W3/8-16(3分)の吊りボルトを固定します。
  • コスト削減・工事の省力化を図れます。

用途

  • W3/8-16の吊りボルト(3分寸切ボルト)を取付し各種設備を支持する金具です。
  • 軽量天井、LSG、軽設備、配管、電気、内装、空調工事などに。

施工例

C型ハンガー 施工例

C型ハンガー 施工例

ALCインサートハンガー施工例


  1. 1.
    寸切ボルトをセットしインサートの切り欠き部に差し込む。
  2. 2.
    寸切ボルトがインサートにあたるまで締め、完了。

モクハンガー施工例


ハンマーで打ち込むだけ

仕様表

品 名 用 途 最大引張強度
(金具破断)
入 数
C型ハンガー リップ溝形鋼(Cチャン) C形鋼 4903N(500kgf)
H形鋼 2942N(300kgf)
山形鋼 2942N(300kgf)
300
ALCインサートハンガー ALCインサート用 150kgf 100
モクハンガー 木材用 100kgf 40
品 名
入 数
スチールナットストッパー付き W3/8×30L
150
スチールナットストッパー付き W3/8×50L
70
●六角高ナット ユニクロ センター止め付き(ナット雌ネジ中心に突起あり)
●許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

寸法図

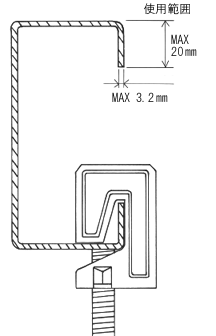

C型ハンガー

C型ハンガー 寸法図C型ハンガー 寸法図
亜鉛メッキ鋼板PL-1.6
1個当り重量 55g

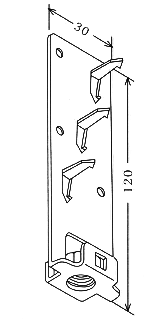

モクハンガー

モクハンガー 寸法図

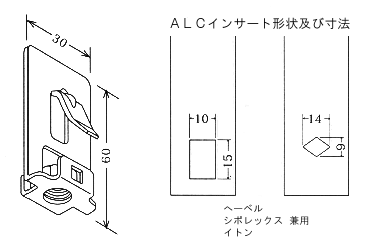

ALCインサートハンガー

ALCインサートハンガー 寸法図

製品カタログ

ALCインサートハンガー
・モクハンガー

製品カタログ
ALCハンガー・モクハンガー 製品カタログ
C型ハンガー
製品カタログ
C型ハンガー 製品カタログ
C型ハンガー
引張強度表
C型ハンガー 強度表
ALCインサートハンガー
引張強度表
ALCインサートハンガー 強度表
モクハンガー
引張強度表
モクハンガー 強度表
