リップ溝形鋼専用クランプ【チャンネルクランプ】

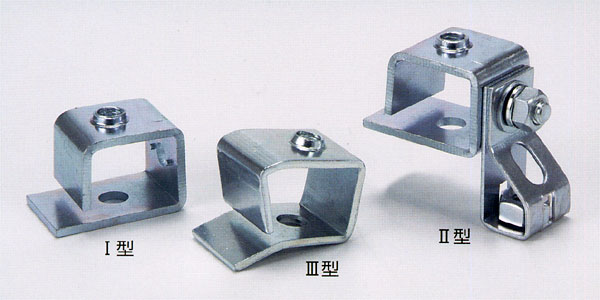

チャンネルクランプ

リップ溝形鋼専用クランプ(W3/8-16)
チャンネルクランプ
チャンネルクランプ

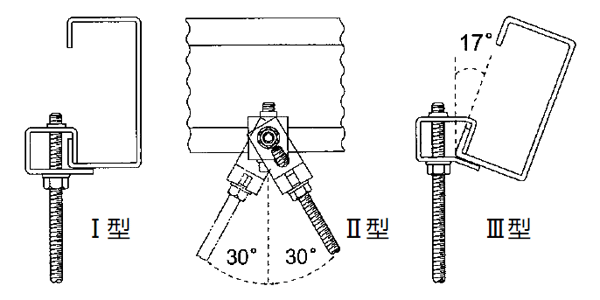

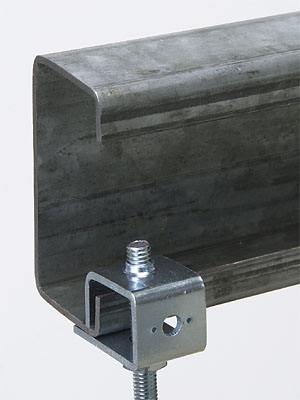

チャンネルクランプ I型
I 型

・垂直支持に

・最大引張強度 (クランプ変形) :5394N (550kgf)

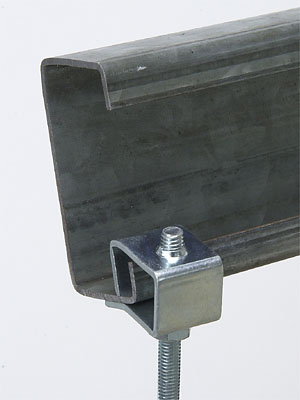

チャンネルクランプ II型
II 型

・傾斜しているリップ溝形鋼に

・最大引張強度 (クランプ変形) :4413N (450kgf)

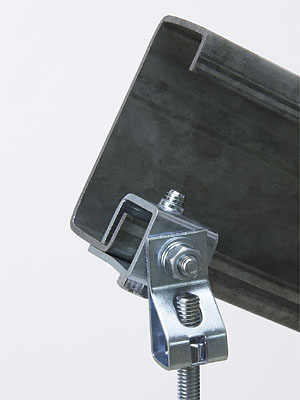

チャンネルクランプ III型
III 型

・傾斜しているリップ溝形鋼に

・最大引張強度 (クランプ変形) :5884N (600kgf)

特長

  • リップ溝形鋼(C型鋼、Cチャン)に下穴加工無しで吊りボルトW3/8-16を垂直もしくは必要な角度に固定可能。
  • クランプ本体の板厚が3mmもあり強力に締結します。
  • 企業努力により最低価格で量産しています。コスト削減、納期短縮間違い無し。
チャンネルクランプ 製品パッケージ

用途

軽天、軽設備、配管、電気、空調工事等

施工手順

チャンネルクランプ 施工手順

チャンネルクランプを差し込む

チャンネルクランプ 施工手順

90°反転させる

チャンネルクランプ 施工手順

吊りボルトをネジ込む

チャンネルクランプ 施工手順

ナットにて締め付けて完了

仕様表

品 名
入 数
711410 チャンネルクランプ I 型 50×4
711412 チャンネルクランプ II 型 30×4
711413 チャンネルクランプ III 型 50×4
I 型
チャンネルクランプ I型
II 型
チャンネルクランプ II型
III 型
チャンネルクランプ III型

製品カタログ

チャンネルクランプ
製品カタログ
チャンネルクランプ
チャンネルクランプ I型
引張試験成績書
チャンネルクランプ I型
チャンネルクランプ II型
引張試験成績書
チャンネルクランプ II型
チャンネルクランプ III型
引張試験成績書
チャンネルクランプ III型

許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

チャンネルクランプ
承認図(標準仕様書)
カベッコ ABS樹脂製 SD-125
