【吊りボルト支持具(W3/8ボルト)ALC板(軽量気泡コンクリート)下地用】

吊りボルト支持具(W3/8ボルト)ALC板(軽量気泡コンクリート)下地用
ALCハンガー43N・73N・88N・118N ステンめっき

吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16
下地金具 ALC用
大幅な工期短縮・コスト削減できます

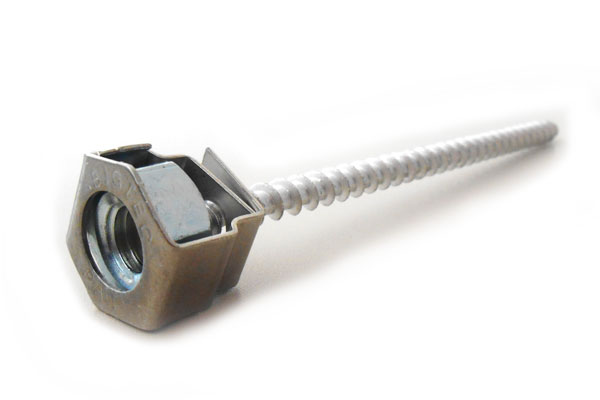

吊りボルト接続用ALCハンガー
ALCハンガー
吊りボルト接続用ALCハンガー

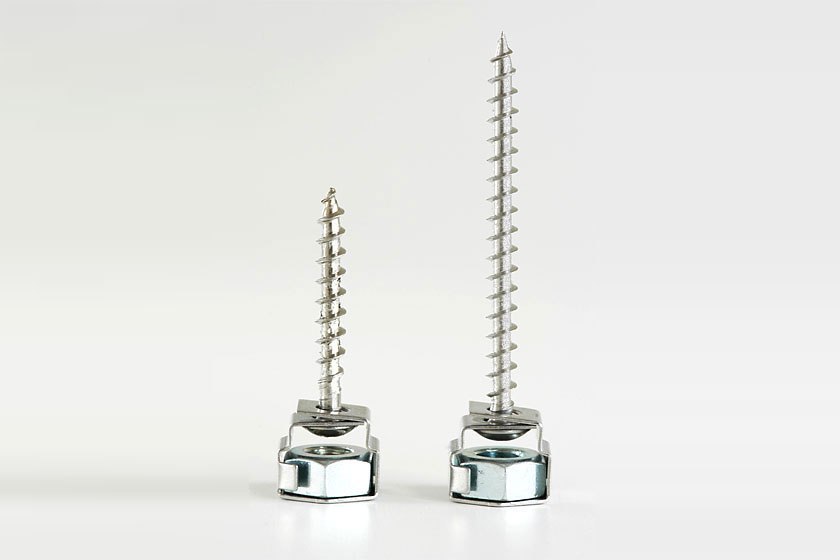

ALCハンガー 43N(左) 73N(右)

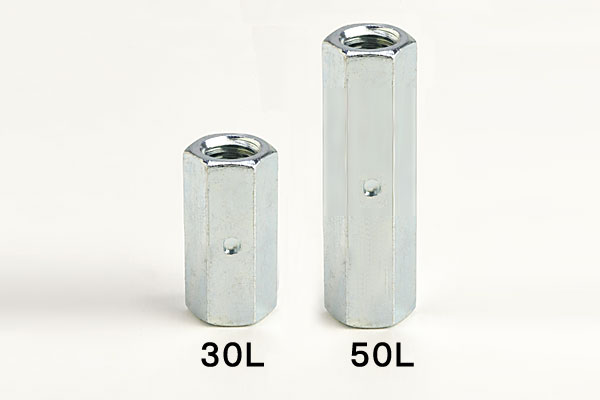

高ナット ストッパー付き
高ナット ストッパー付き(ナット雌ネジ中心に突起あり)

特長

  • 軽量天井に簡単に吊りボルトを取付。
  • ALC板(気泡コンクリート)下地に、W3/8-16(3分)の吊りボルトを固定します。
  • ネジにW3/8-16(3分)のナットが組み込まれています。

施工例

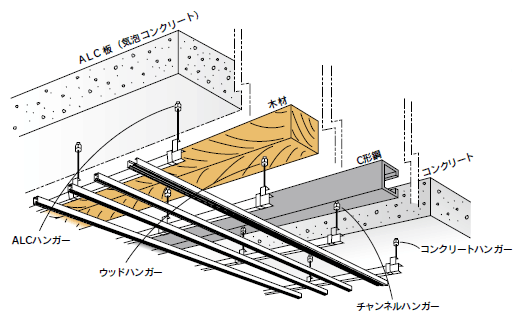

▼軽量天井の使用例
軽量天井の使用例

サイズ表

▼クリックすると拡大画像を表示します

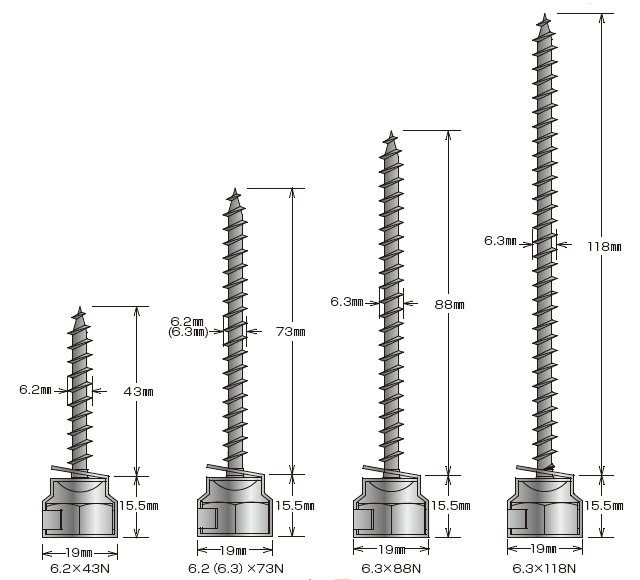

吊りボルト支持具(W3/8ボルト) サイズ表

仕様表

品 名 用 途 下穴 十字
ビット
推奨使用工具 入 数
ALCハンガー 6.2×43N ステンめっき 気泡コンクリート 不要 No.2 回転専用
毎分500回転以下
100
ALCハンガー 6.2×73N ステンめっき 気泡コンクリート 不要 No.2 回転専用
毎分500回転以下
100
ALCハンガー 6.3×88N ステンめっき 気泡コンクリート 不要 No.2 回転専用
毎分500回転以下
50
ALCハンガー 6.3×118N ステンめっき 気泡コンクリート 不要 No.2 回転専用
毎分500回転以下
50

・六角高ナット ユニクロ センター止め付き(ナット雌ネジ中心に突起あり)

品 名
入 数
高ナットストッパー付き W3/8×14x30
150
高ナットストッパー付き W3/8×14x50
70

▼製品パッケージ

吊りボルト支持具シリーズ 製品パッケージ 吊りボルト支持具シリーズ 製品パッケージ 吊りボルト支持具シリーズ 製品パッケージ

引張強度表

品 名 最大引張強度 試験材・状態
ALCハンガー 6.2×43N ステンめっき 1,357N (138Kgf) 気泡コンクリート・抜け
ALCハンガー 6.2×73N ステンめっき 2,157N (220kgf) 気泡コンクリート・抜け
ALCハンガー 6.3×88N ステンめっき 2,685N (273kgf) 気泡コンクリート・抜け
ALCハンガー 6.3×118N ステンめっき 3,100N (316kgf) 気泡コンクリート・抜け

※安全率は使用状態により異なりますので充分に考慮してご使用下さい。

※最大引張強度は実測値です。

※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

※施工に際しては、〈使用上のご注意〉を厳守して下さい。

材質

品 名 ネジ部 ナットケース ナット
ALCハンガー 6.2×43N ステンめっき 鉄ステンめっき 鉄ステンめっき 鉄三価ホワイト
ALCハンガー 6.2×73N ステンめっき 鉄ステンめっき 鉄ステンめっき 鉄三価ホワイト
ALCハンガー 6.3×88N ステンめっき 鉄ステンめっき 鉄ステンめっき 鉄三価ホワイト
ALCハンガー 6.3×118N ステンめっき 鉄ステンめっき 鉄ステンめっき 鉄三価ホワイト

製品カタログ

ナット付ハンガー
製品カタログ
ナット付ハンガー
吊りボルト支持具シリーズ
製品カタログ
吊りボルト支持具シリーズ
吊りボルト支持具
ALCハンガー

引張試験成績書
吊りボルト支持具ALCハンガー
ナット付きハンガー
使用上の注意
ナット付きハンガー 使用上の注意
