プラグ不要のコンクリートビス【Pレスアンカー シルバータイプ】

Pレスアンカー シルバータイプ

Pレスアンカー マスコットプラグ不要のコンクリートビス
当社のコンクリート用ビス【Pレスアンカー】は、切り込み切削面を持つねじ山(ハイローねじ)を有し、コンクリート、モルタル、レンガ、ブロックなどを強力に切り進み、抜群の保持力で部材等を簡単、確実に取り付けることが出来ます。

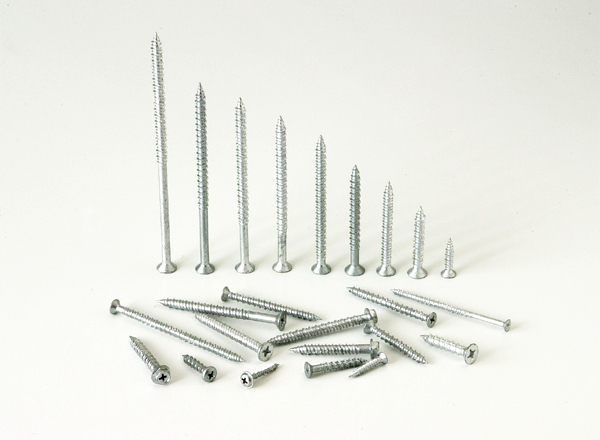

Pレスアンカー シルバー
Pレスアンカー シルバー

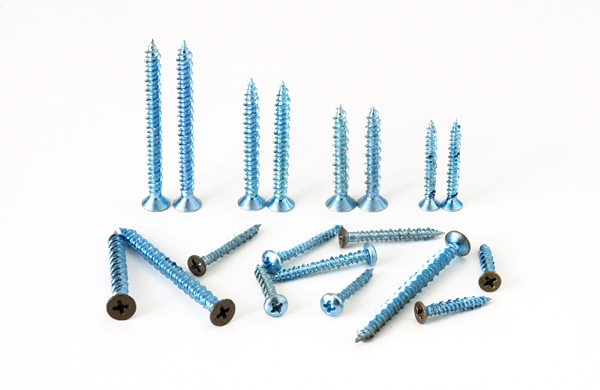

Pレスアンカー ブルー及びブロンズ頭
Pレスアンカー ブルー及びブロンズ頭

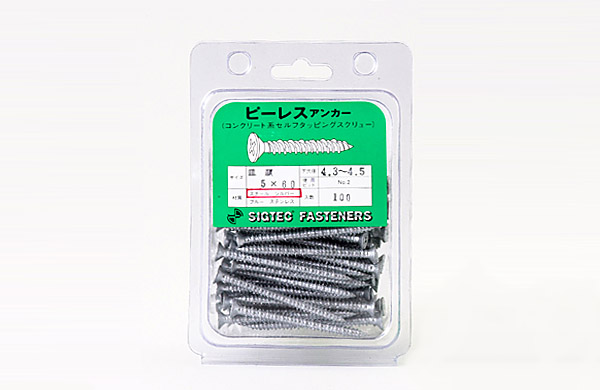

Pレスアンカー パック
Pレスアンカー パック

特長

  • プラグがいらない ‥‥  小径の下穴でコンクリートに切り込みます。
  • きれいな施工 ‥‥  締付施工のため取付物を傷付けず、相手材の端や角近くも施工OK。
  • ネジ山はハイアンドロー ‥‥  コンクリートに鋭くネジを切るダイヤカット(切欠き部分)のある高いネジ山と、ムリなくスムーズに完璧な締結を行うネジ山で、すぐれた作業性と保持力。
  • サビに強いシルバーコーティング仕上げ ‥‥  防錆・耐蝕力はトップクラスです。

施工方法

Pレスアンカー 施工方法 Pレスアンカー 施工方法 Pレスアンカー 施工方法

※使用に際しては、必ず指定のドリル径のドリルを使用し、(首下長さ-取付板厚)+10ミリ以下の下穴深さにして、ご使用ください。

用途

・コンクリート ・モルタル ・ブロック ・レンガ ・木材などの建材に ・配管、配線用サドル ・スイッチボックス ・コントロールボックス ・照明器具 ・掲示板 ・空調機器 ・警報機器 ・ドア枠 ・棚 ・座席などの取付に

適応下穴用ドリル・適応ビット一覧表

サラ頭 〈フラット〉
品 番 サイズ 適応ドリル
(Φmm)
適応ビット
F4025 4.0×25 3.4~3.5 No.2
F4032 4.0×32
F4045 4.0×45
F4060 4.0×60
F4075 4.0×75
F5025 5.0×25 4.3~4.5 No.2
F5035 5.0×35
F5045 5.0×45
F5060 5.0×60
F5075 5.0×75
F5090 5.0×90
F6035 6.0×35 5.3~5.5 No.3
F6045 6.0×45
F6070 6.0×70
F6075 6.0×75
F6090 6.0×90
F6100 6.0×100
F6105 6.0×105
F6120 6.0×120
F6135 6.0×135
F6150 6.0×150
F6180 6.0×180
ナベ頭 〈パン〉
品 番 サイズ 適応ドリル
(Φmm)
適応ビット
P4025 4.0×25 3.4~3.5 No.2
P4032 4.0×32
P5025 5.0×25 4.3~4.5 No.2
P5035 5.0×35
P6040 6.0×40 5.3~5.5 No.3
パンワッシャー
品 番 サイズ 適応ドリル
(Φmm)
適応ビット
PW4025 4.0×25 3.4~3.5 No.2
PW4032 4.0×32
六角頭 〈ヘックス〉
品 番 サイズ 適応ドリル
(Φmm)
適応ビット
H5025 5.0×25 4.3~4.5 対辺6.3mm
H5035 5.0×35
H6035 6.0×35 5.3~5.5 対辺8.0mm
H6045 6.0×45
H6060 6.0×60
H6070 6.0×70

引張強度

試料
埋込深さ
No.1 No.2 No.3 No.4 No.5 平均
4M
22mm
1,324N
(135kgf)
1,226N
(125kgf)
1,177N
(120kgf)
1,226N
(125kgf)
1,275N
(130kgf)
1,245N
(127kgf)
4M
40mm
1,922N
(196kgf)
1,981N
(202kgf)
1,853N
(189kgf)
2,069N
(211kgf)
2,040N
(208kgf)
2,010N
(205kgf)
5M
22mm
1,981N
(202kgf)
2,020N
(206kgf)
1,961N
(200kgf)
2,020N
(206kgf)
2,059N
(210kgf)
2,010N
(205kgf)
5M
30mm
3,226N
(329kgf)
3,138N
(320kgf)
3,256N
(332kgf)
3,217N
(328kgf)
3,432N
(350kgf)
3,256N
(332kgf)
5M
40mm
4,187N
(427kgf)
4,658N
(475kgf)
4,364N
(445kgf)
4,462N
(455kgf)
4,413N
(450kgf)
4,413N
(450kgf)
6M
30mm
4,119N
(420kgf)
3,825N
(390kgf)
3,923N
(400kgf)
4,158N
(424kgf)
4,178N
(426kgf)
4,040N
(412kgf)
6M
40mm
6,002N
(612kgf)
7,600N
(775kgf)
7,139N
(728kgf)
6,747N
(688kgf)
6,463N
(659kgf)
6,786N
(692kgf)
Pレスアンカー 引張強度試験
  • 試験方法・条件
    コンクリート引き抜き強度‥コンクリートに下穴をあけ、Pレスアンカーをねじ込み、引張試験器により最大引張値を読み取る。
  • 下穴サイズ
    4M-3.4mm 5M-4.5mm 6M-5.3mm
  • アンカー埋込み深さ
    4M-22mm 40mm 5M-22mm 30mm 40mm 6M-30mm 40mm
  • コンクリート圧縮強度
    22N/mm2(220kgfcm2)

ねじり破断強度

試料 No.1 No.2 No.3 平均
4M 441N
(45kgf)
471N
(48kgf)
451N
(46kgf)
451N
(46kgf)
5M 912N
(93kgf)
941N
(96kgf)
922N
(94kgf)
922N
(94kgf)
6M 1,863N
(190kgf)
1,961N
(200kgf)
1,961N
(200kgf)
1,932N
(197kgf)
Pレスアンカー ねじり破断強度試験

表面硬度および芯部硬度

表面硬度  689HV
芯部硬度  353HV

※JIS Z 2244 ビッカース硬さ試験方法による

製品カタログ

GSプレコンアンカー&Pレスアンカー
製品カタログ
プレコンアンカー&Pレスアンカー 製品カタログ
Pレスアンカー
シルバータイプ

製品カタログ
Pレスアンカー シルバータイプ
Pレスアンカー
シルバータイプ

引張試験成績書
Pレスアンカー シルバータイプ
