コンクリートビス【Pレスアンカー SUS410タイプ】

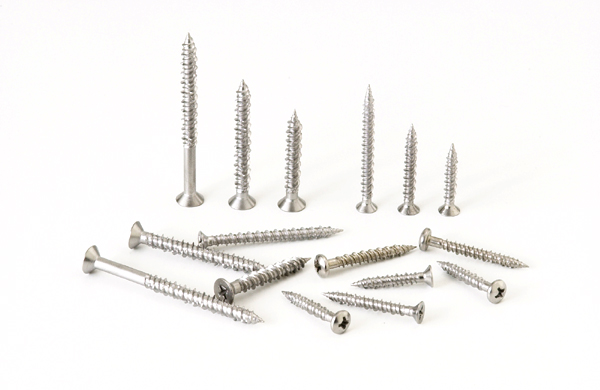

Pレスアンカー SUS410タイプ

Pレスアンカー マスコットプラグ不要のコンクリートビス
Pレスアンカー SUS410
Pレスアンカー SUS410
Pレスアンカー パック
Pレスアンカー パック

特長

  • プラグがいらない ‥‥  小径の下穴でコンクリートに切り込みます。
  • きれいな施工 ‥‥  締付施工のため取付物を傷付けず、相手材の端や角近くも施工OK。
  • ネジ山はハイアンドロー ‥‥  コンクリートに鋭くネジを切るダイヤカット(切欠き部分)のある高いネジ山と、ムリなくスムーズに完璧な締結を行うネジ山で、すぐれた作業性と保持力。
  • サビに強いシルバーコーティング仕上げ ‥‥  防錆・耐蝕力はトップクラスです。

用途

・コンクリート ・モルタル ・ブロック ・レンガ ・木材などの建材に ・配管、配線用サドル ・スイッチボックス ・コントロールボックス ・照明器具 ・掲示板 ・空調機器 ・警報機器 ・ドア枠 ・棚 ・座席などの取付に

施工方法

Pレスアンカー 施工方法 Pレスアンカー 施工方法 Pレスアンカー 施工方法

※使用に際しては、必ず指定のドリル径のドリルを使用し、(首下長さ-取付板厚)+10ミリ以下の下穴深さにして、ご使用ください。

仕様表

サラ頭 (ステンレス<SUS410>製)パシペート
コード 品 名 入 数
130909 ピーレスアンカーF4025 SUS410 900×10
130910 ピーレスアンカーF4032 SUS410 600×10
130912 ピーレスアンカーF4045 SUS410 400×10
130914 ピーレスアンカーF4060 SUS410 300×10
130916 ピーレスアンカーF4075 SUS410 200×10
130920 ピーレスアンカーF5035 SUS410 400×10
130922 ピーレスアンカーF5045 SUS410 250×10
130923 ピーレスアンカーF5060 SUS410 150×10
130924 ピーレスアンカーF5075 SUS410 150×10
130926 ピーレスアンカーF5090 SUS410 150×10
サラ頭プロパック (ステンレス<SUS410>製)パシペート
コード 品 名 入 数
130565 ピーレスアンカーP.P F4025 SUS410 300×20
130566 ピーレスアンカーP.P F4032 SUS410 250×20
130567 ピーレスアンカーP.P F4045 SUS410 200×20
130568 ピーレスアンカーP.P F4060 SUS410 150×20
130569 ピーレスアンカーP.P F4075 SUS410 100×20
130570 ピーレスアンカーP.P F5035 SUS410 150×20
130571 ピーレスアンカーP.P F5045 SUS410 100×20
130572 ピーレスアンカーP.P F5060 SUS410 100×20
130573 ピーレスアンカーP.P F5075 SUS410 80×20
サラ頭シグマパック (ステンレス<SUS410>製)パシペート
コード 品 名 入 数
813409 ピーレスアンカーΣ F4025 SUS410 100×10
813410 ピーレスアンカーΣ F4032 SUS410 80×10
813411 ピーレスアンカーΣ F4045 SUS410 60×10
813416 ピーレスアンカーΣ F5035 SUS410 40×10
813418 ピーレスアンカーΣ F5045 SUS410 35×10
813421 ピーレスアンカーΣ F5060 SUS410 26×10
ナベ頭 (ステンレス<SUS410>製)パシペート
コード 品 名 入 数
130809 ピーレスアンカーP4025 SUS410 900×10
130810 ピーレスアンカーP4032 SUS410 600×10
ナベ頭プロパック (ステンレス<SUS410>製)パシペート
コード 品 名 入 数
130561 ピーレスアンカーP.P P4025 SUS410 300×10
130562 ピーレスアンカーP.P P4032 SUS410 250×10
ナベ頭シグマパック (ステンレス<SUS410>製)パシペート
コード 品 名 入 数
813309 ピーレスアンカーΣ P4025 SUS410 100×10
813310 ピーレスアンカーΣ P4032 SUS410 80×10

適応下穴用ドリル・適応ビット一覧表

サラ頭 〈フラット〉
品 番 サイズ 適応ドリル(Φmm) 適応ビット
F4025 4.0×25 3.4~3.5 No.2
F4032 4.0×32
F4045 4.0×45
F4060 4.0×60
F4075 4.0×75
F5035 5.0×35 4.3~4.5 No.2
F5045 5.0×45
F5060 5.0×60
F5075 5.0×75
F5090 5.0×90
ナベ頭 〈パン〉
品 番 サイズ 適応ドリル 適応ビット
P4025 4.0×25 3.4~3.5 No.2
P4032 4.0×32

引張強度表

試料
埋込深さ
No.1 No.2 No.3 No.4 No.5 平均
4M
22mm
1,324N
(135kgf)
1,226N
(125kgf)
1,177N
(120kgf)
1,226N
(125kgf)
1,275N
(130kgf)
1,245N
(127kgf)
4M
40mm
1,922N
(196kgf)
1,981N
(202kgf)
1,853N
(189kgf)
2,069N
(211kgf)
2,040N
(208kgf)
2,010N
(205kgf)
5M
22mm
1,981N
(202kgf)
2,020N
(206kgf)
1,961N
(200kgf)
2,020N
(206kgf)
2,059N
(210kgf)
2,010N
(205kgf)
5M
30mm
3,226N
(329kgf)
3,138N
(320kgf)
3,256N
(332kgf)
3,217N
(328kgf)
3,432N
(350kgf)
3,256N
(332kgf)
5M
40mm
4,187N
(427kgf)
4,658N
(475kgf)
4,364N
(445kgf)
4,462N
(455kgf)
4,413N
(450kgf)
4,413N
(450kgf)
6M
30mm
4,119N
(420kgf)
3,825N
(390kgf)
3,923N
(400kgf)
4,158N
(424kgf)
4,178N
(426kgf)
4,040N
(412kgf)
6M
40mm
6,002N
(612kgf)
7,600N
(775kgf)
7,139N
(728kgf)
6,747N
(688kgf)
6,463N
(659kgf)
6,786N
(692kgf)
Pレスアンカー 引張強度試験
  • 試験方法・条件
    コンクリート引き抜き強度‥コンクリートに下穴をあけ、Pレスアンカーをねじ込み、引張試験器により最大引張値を読み取る。
  • 下穴サイズ
    4M-3.4mm 5M-4.5mm 6M-5.3mm
  • アンカー埋込み深さ
    4M-22mm 40mm 5M-22mm 30mm 40mm 6M-30mm 40mm
  • コンクリート圧縮強度
    22N/mm2(220kgfcm2)

ねじり破断強度

試料 No.1 No.2 No.3 平均
4M 441N
(45kgf)
471N
(48kgf)
451N
(46kgf)
451N
(46kgf)
5M 912N
(93kgf)
941N
(96kgf)
922N
(94kgf)
922N
(94kgf)
6M 1,863N
(190kgf)
1,961N
(200kgf)
1,961N
(200kgf)
1,932N
(197kgf)
Pレスアンカー ねじり破断強度試験

表面硬度および芯部硬度

表面硬度  689HV
芯部硬度  353HV

※JIS Z 2244 ビッカース硬さ試験方法による
