ALC用ねじ【PレスアンカーALC SUS304(18Cr-8Ni)】

PレスアンカーALC [SUS304(18Cr-8Ni)タイプ]

Pレスアンカー マスコットALC(軽量気泡コンクリート)用ねじ セルフタッピングスクリュー(下穴不要)
通常工具(充電ドライバー)でALCに簡単取付
ALC板(気泡コンクリート)および新建材用セルフタッピング

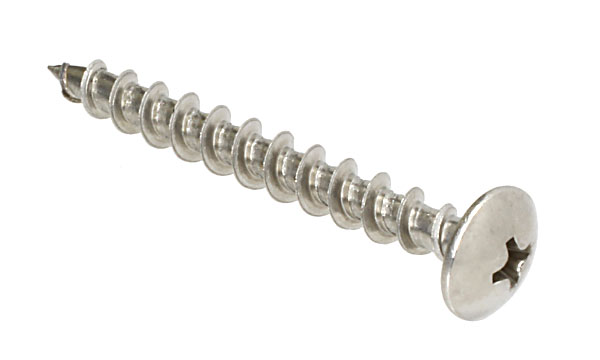

PレスアンカーALC SUS304(18Cr-8Ni)
PレスアンカーALC SUS304(18Cr-8Ni)

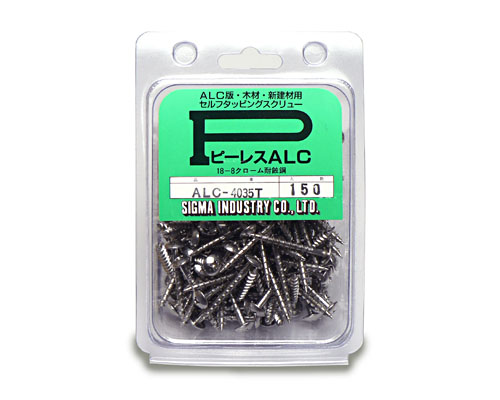

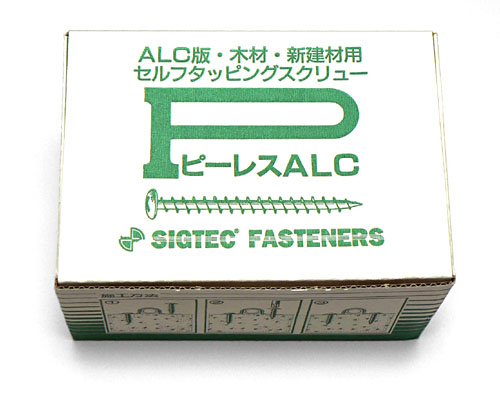

PレスアンカーALC SUS304(18Cr-8Ni) 製品パッケージ
PレスアンカーALC SUS304(18Cr-8Ni) 製品パッケージ
PレスアンカーALC SUS304(18Cr-8Ni) 製品パッケージ
PレスアンカーALC SUS304(18Cr-8Ni) 製品パッケージ

特長

  • きれいな施工 ‥‥ 締付施行のため取付物を傷付けず、相手材の端や角近くも施行OK。
  • ネジ山はハイアンドロー ‥‥ ALCに鋭くネジを切るダイヤカット(切欠き部分)のある高いネジ山と、ムリなくスムーズに完璧な締付を行う低いネジ山で、すぐれた作業性と保持力。
  • ALCに直接、打ち込みできます。(下穴不要)
  • ステンレスXM7 SUS304(18Cr-8Ni)パシペート製でサビに強い。(防錆効果抜群)
  • ALC専用クギやアンカーに比べ、引き抜き強度が抜群に良い。(保持力抜群)
  • 特殊形状のハイローねじ山を採用し、ALC板を割らない。(コーナー打ちも可能)
  • 全ネジで空回りしません。(密着接合)
  • 相手材のはし近くまで取付施工できます。 (施工性抜群)
  • アンカーやプラグを使わないため、また下穴なしでALCにねじ込めるので、作業時間が短縮します。(作業効率抜群)
  • 切粉を外にほとんど出さないため、内側に確実にめねじを作るので保持力に優れ、周りも汚しません。(綺麗に保てます)
  • 締め過ぎにご注意ください(ALC板がもろいため、高トルクで締めすぎないで下さい。もしくは手締めでご使用下さい)

用途

配管サドル、配管バンド、配線サドル、スイッチボックス、コントロールボックス、照明器具、掲示板、空調設備、警報機器、ドア枠、棚、座席、戸桶受け金具、吊り子止め金具、胴縁、床組、コンパネ、パーチクルボード、サイディング下地、屋根瓦桟止め、シート防水、座金、鼻かくし、破風板、水切り、笠木、面格子、看板、幕板、堅戸樋受金具、サッシ枠、床材、断熱材、カーペット、ALC間仕切、間柱、二垂床支持脚、電気設置、配電盤、パラボナアンテナ、火災報知機、ホームセキュリティ機器、ダクト、床暖房パネル、厨房、給排水設備、換気フード、換気扇、給配水管、ガス管などをALC板へ取り付ける際に使用します。

仕様表

Pレスアンカー ALC(気泡コンクリート)および新建材用セルフタッピング サイズ表
トラス頭 (ステンレス〈XM7 SUS304(18Cr-8Ni)〉製)パシペート
コード 品 名 d×L
(mm)
D
(mm)
K
(mm)
L2
(mm)
十字穴 埋込み深さ
(mm)
入 数
131210 ピーレスアンカー ALC-4035T SUS304(18Cr-8Ni) 4.0×35 9.4 2.5 30.0 No.2 30.0 400×16
131212 ピーレスアンカー ALC-4060T SUS304(18Cr-8Ni) 4.0×60 55.0 No.2 55.0 200×16
131214 ピーレスアンカー ALC-4080T SUS304(18Cr-8Ni) 4.0×80 75.0 No.2 75.0 150×16
131218 ピーレスアンカー ALC-5045T SUS304(18Cr-8Ni) 5.0×45 10.6 3.1 40.0 No.2 40.0 200×16
131223 ピーレスアンカー ALC-5070T SUS304(18Cr-8Ni) 5.0×70 65.0 No.2 65.0 100×16
131228 ピーレスアンカー ALC-6045T SUS304(18Cr-8Ni) 6.0×45 11.8 3.7 40.0 No.2 40.0 200×16
131233 ピーレスアンカー ALC-6075T SUS304(18Cr-8Ni) 6.0×75 70.0 No.2 70.0 100×16

引張強度表

Pレスアンカー 引張強度試験

・試験方法・条件
ALC板にPレスALCをねじ込み、引張試験器により最大引張値を読み取る。

・使用ALC板
100mmパネル

・物性表


絶乾比重 0.5
気乾比重 0.55

圧縮強度 3.92N/mm2 (40kgf/cm2)
曲げ強度 0.98N/mm2 (10kgf/cm2)
引張強度 0.49N/mm2 (5kgf/cm2)
剪断強度 0.49N/mm2 (5kgf/cm2)

・引き抜き強度試験値

サイズ No.1 No.2 No.3 No.4 No.5 平均
4×35  834N
( 85kgf)
 785N
( 80kgf)
 834N
( 85kgf)
 834N
( 85kgf)
 785N
( 80kgf)
 814N
( 83kgf)
4×60 1569N
(160kgf)
1471N
(150kgf)
1471N
(150kgf)
1520N
(155kgf)
1520N
(155kgf)
1510N
(154kgf)
4×80 1863N
(190kgf)
1863N
(190kgf)
1863N
(190kgf)
1961N
(200kgf)
2010N
(205kgf)
1912N
(195kgf)
5×45 1226N
(125kgf)
1177N
(120kgf)
1275N
(130kgf)
1324N
(135kgf)
1373N
(140kgf)
1275N
(130kgf)
5×70 1961N
(200kgf)
2010N
(205kgf)
1961N
(200kgf)
1961N
(200kgf)
2010N
(205kgf)
1981N
(202kgf)
6×45 1471N
(150kgf)
1373N
(140kgf)
1373N
(140kgf)
1373N
(140kgf)
1422N
(145kgf)
1432N
(146kgf)
6×75 2354N
(240kgf)
2452N
(250kgf)
2256N
(230kgf)
2256N
(230kgf)
2254N
(240kgf)
2334N
(238kgf)
6×90 2942N
(300kgf)
2844N
(290kgf)
2942N
(300kgf)
2942N
(300kgf)
2844N
(290kgf)
2903N
(296kgf)

製品カタログ

GSプレコンアンカー&Pレスアンカー
製品カタログ
プレコンアンカー&Pレスアンカー 製品カタログ
Pレスアンカー
ALC用SUSXM7タイプ

引張試験成績書
Pレスアンカー ALC用SUSXM7タイプ

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください
