シグロック® ガードナット・ガードボルト
取り外し防止ナット・ボルト 盗難防止・緩み止め用
グレーチング、溝蓋、マンホールの蓋などの盗難防止に
グレーチング、溝蓋、マンホールの蓋などの盗難防止に

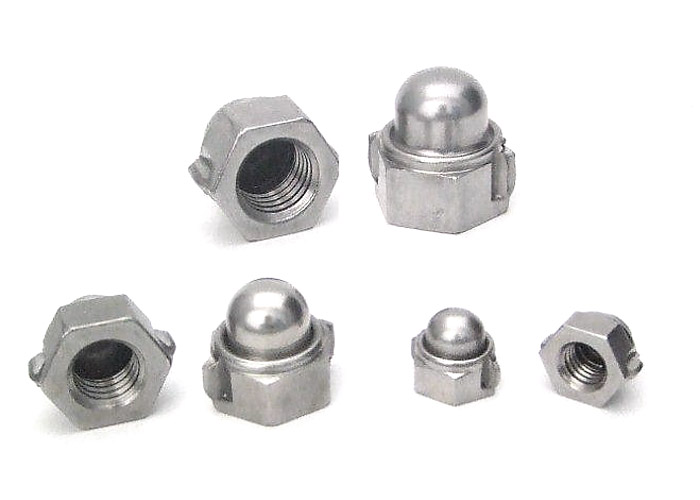

シグロック® ガードナット

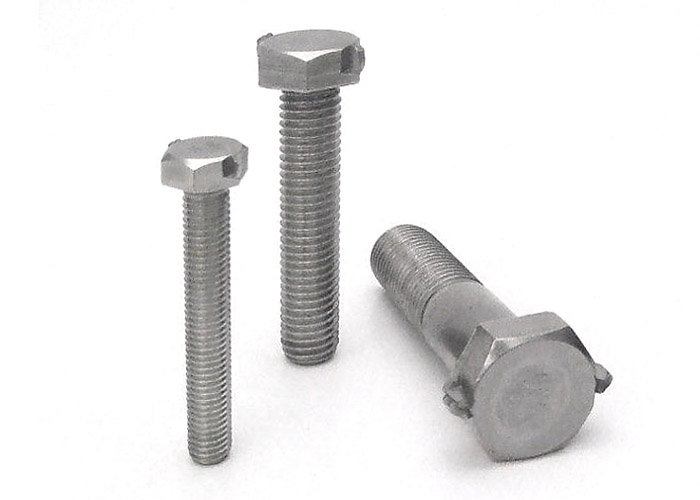

シグロック® ガードボルト
特長
- 通常の6角、12角のソケットレンチでは取り付け・取り外しが出来ませんので、盗難防止対策に最適です。
- プリベリングトルク型の緩み止めナットで振動による緩みを防止します。
- SUS304ステンレス製で耐候性、耐食性に優れ屋外の使用に最適です。
- 取り付け、取り外しは専用ソケットレンチを使用します。同サイズの既存ナットの取り外しも専用ソケットレンチで行えるので余分な工具は不要です。
▲専用ソケットレンチ〈別売〉
用途
主な用途
グレーチング、マンホールの蓋などの盗難防止及び緩み止めナット、盗難防止ボルトです。格子状の溝蓋、凹型部分の狭い場所(通常工具及びパイプレンチ等の使用できないスペース)に専用の締め付け工具を使用し取り付ける盗難防止ナット・ボルトです。
その他の用途
船外機、マリン関連製品、公共施設、ステンレス製車止め、面格子などの盗難防止に。緩み止め及び防犯対策に用いるナット、盗難防止ボルト。
▼使用実績例:グレーチング、溝蓋の盗難防止

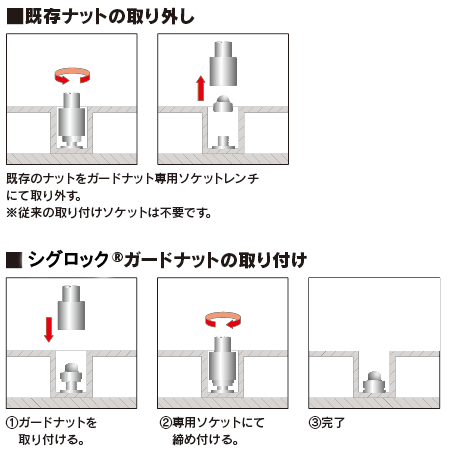

ガードナット施工方法
■ガードナット、ガードボルト用工具(ソケット)の寸法
M8用工具:外径φ25mm 高さ38mm
M10用:外径30mm 高さ38mm
M12用:外径30mm 高さ38mm
M16用:外径30mm 高さ38mm
*差し込み角12.7mm
■T型ハンドルの寸法
ハンドル部長さ:255mm
高さ:267mm
仕様表
▼ガードナット
サイズ | ネジピッチ | a(mm) | h(mm) | 入数 | 締め付けトルク目安 |
---|---|---|---|---|---|
M8用 | 1.25 | 9.5 | 13.0 | 10 | 14.7N・m |
M10用 | 1.50 | 17.0 | 16.0 | 10 | 29.4N・m |
M12用 | 1.75 | 13.5 | 19.5 | 10 | 52N・m |
M16用 | 2.00 | 18.0 | 27.0 | 10 | 127.5N・m |
▼ガードボルト
ガードボルトは下記寸法で受注生産します。
M8 | 首下(L)15㎜から+5㎜単位 |
---|---|
M10 | 首下(L)15㎜から+5㎜単位 |
M12 | 首下(L)20㎜から+5㎜単位 |
M16 | 首下(L)25㎜から+5㎜単位 |
▼別売品
〈専用工具は登録販売となります〉
ガードナット・ボルト専用 ソケットレンチ |
M8用 |
M10用 | |
M12用 | |
M16用 | |
T形ハンドル(各サイズ共用) |
▼加工店・工事店用セット品
〈専用アルミケース入り〉
※ガードナット及びガードボルトは登録販売となります。
※ガードボルトは必要なサイズ・本数をオーダーメイドで作成する「受注生産品」です。こちらより、見積依頼をお願いいたします。
販売に関して「専用注文フォーム」「取り外し工具登録フォーム」の記入をお願いします。
- 防犯上の理由により「ガードナット」「ガードボルト」及び「専用ソケットレンチ」は使用者名、使用目的、使用施設(現場名)及び所在地の確認ご登録が必須になります。
- 「専用ソケットレンチ」のみの販売はしておりません。ガードナット・ガードボルトの販売実績、ご登録があるかどうか審査を経てから出荷になります。
- 弊社では「ガードナット」「ガードボルト」の販売実績、出荷記録は全て保管しており「取り外し工具」が悪意ある者に渡らないよう厳重に管理しております。
- 以下の「見積書」「注文書」に必要事項をご記入の上、ファクスまたは郵送で送ってください。
・フリーFAX:0120-20-4969
・郵送先:北海道北広島市大曲工業団地1丁目2番地6号 イイファス(株)業務部
PDF形式 (印刷用) |
WORD形式 (印刷用) |
|
シグロックセキュリティ製品見積書 | ||
シグロックセキュリティ製品注文書 |
製品カタログ
ガードナット・ガードボルト 製品カタログ |
---|
イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください。
承認図(標準仕様書)
