取外し防止ナット・ボルト【シグロック シャーナット・シャーボルト】

シグロック® シャーナット・シャーボルト

取外し防止ナット・ボルト 特殊工具にて取り外しも可

大阪府防犯協会連合会「優良防犯器具」認定

防犯器具として、優れた効用性、耐久性・堅牢性、安全性、普及性を備えた製品と認定されました登録証

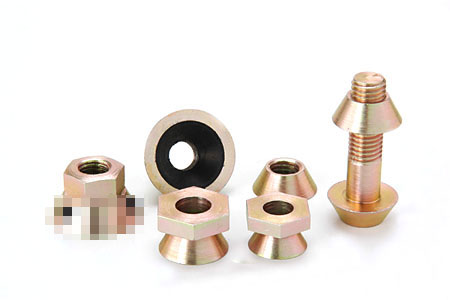

シグロック シャーナット・シャーボルト
シグロック シャーナット

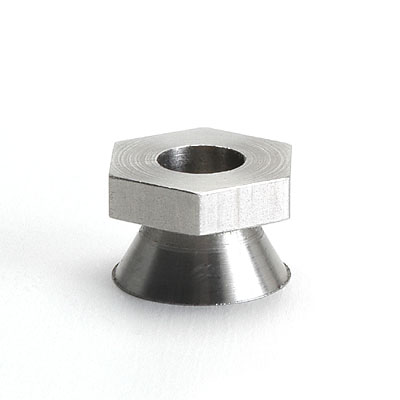

シャーナット
シグロック シャーボルト
シャーボルト
シグロック シャーボルト

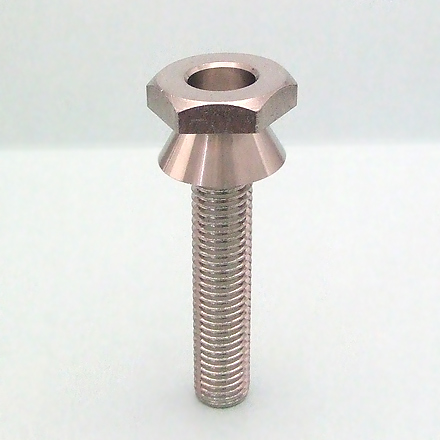

シャーボルト(いたずら防止・盗難対策。特殊専門工具で取り外しも可)
シグロック シャーボルト

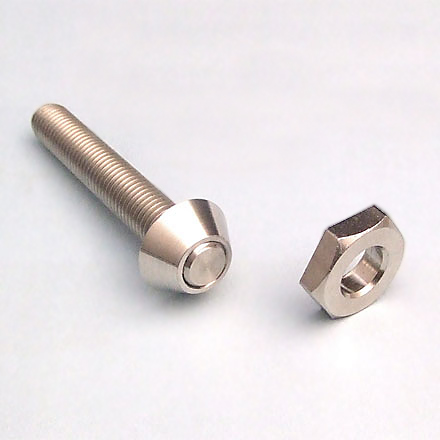

シャーボルト(六角部がちぎれた状態)

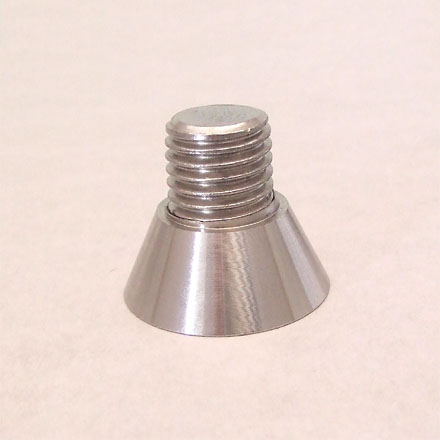

シャーナット取付完了(いたずら防止状態)
シャーナット取付完了(いたずら防止状態)

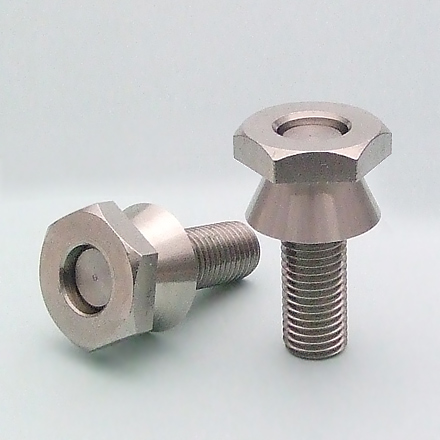

シャーボルトFix(はずせない! 悪戯防止・盗難対策の決定版)
シャーボルトFix(はずせない! 悪戯防止・盗難対策の決定版)
シャーナット 製品パッケージ
シャーナット 製品パッケージ

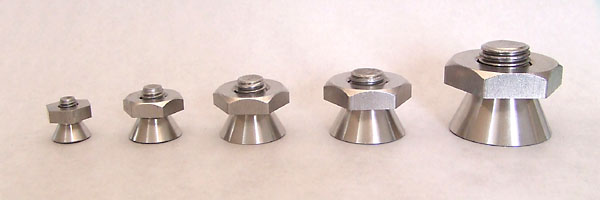

シャーナット 取り付け前(M6, M8, M10, M12, M16)
シャーナット 取り付け前(M6, M8, M10, M12, M16)

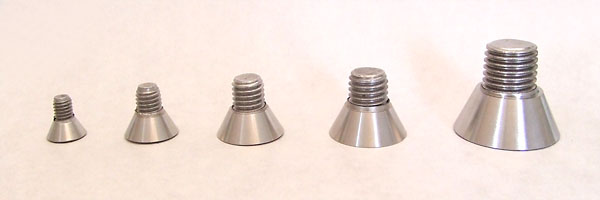

シャーナット 取り付け後・いたずら防止状態(M6, M8, M10, M12, M16)
シャーナット 取り付け後・いたずら防止状態(M6, M8, M10, M12, M16)

特長

  • いたずら防止、盗難防止、取外し防止ナット
  • 市販の如何なる工具でも取り外せない。
  • 締め付けるだけで所定のトルクに達し頭部の六角部分がねじ切れ完了する。
  • 通常工具でナットを締め付けると、規定のトルクで、上の頭部のみが外れ(折れ)、下のテーパー形状のナットだけが残り、確実に取り付けできます。テーパー形状(円錐状)のナットだけが残るので、いたずらや取外しは出来ません。あなたの大切なパーツを守ります。
  • 座面抵抗が大きく緩まない。
  • ステンレスSUS304製で耐食性・防錆性に富む。
  • 特殊専用工具で取り外しも可能で、しかも再使用も可能にした。(取り外し工具は防犯上の理由により登録販売。要審査。なお、取り外し工具のみの販売はしていません。)

施工方法

シャーナット施工方法
シャーナット 施工方法

シャーナットを取り付ける。

シャーナット 施工方法

締め付ける。

シャーナット 施工方法

締め付けると所定トルクに達し六角部分がちぎれる。

シャーナット 施工方法

完了。

シャーボルト施工方法
シャーボルト 施工方法

シャーボルトを取り付ける。

シャーボルト 施工方法

締め付ける。

シャーボルト 施工方法

締め付けると所定トルクに達し六角部分がちぎれる。

シャーボルト 施工方法

完了。

シャーボルトフィックス(Fix)施工方法
シャーボルトフィックス(Fix) 施工方法

シャーボルトフィックス(Fix)を取り付ける。

シャーボルトフィックス(Fix) 施工方法

締め付ける。

シャーボルトフィックス(Fix) 施工方法

締め付けると所定トルクに達し六角部分がちぎれる。

シャーボルトフィックス(Fix) 施工方法

完了。

用途

いたずら防止、盗難対策に。公共施設、公共資材、水門・樋門、防潮扉、高速道路、車、バイク、公園のいす・遊具、信号機、照明機器、トイレ、スタジアム、自動販売機、エレベータ内機具、ホテル設備、パーティション、ディスプレー、屋外看板、サイン、ネオンボード、PC、電子機器、グレーチング、マリン機器、船外機、監視カメラ、マンホール、発電機、ステンレス製車止め、コントロールBOX、衛生陶器、計測機器、面格子などの盗難防止に。あらゆる部品・金属製品、非鉄部材の盗難防止に。建築・船舶・土木・電力・通信・工作機械・ツール・家電・家具・鉄道・橋梁・港湾・河川などに。さまざまな産業・部品の組み立てに使用し、セキュリティーの確保に用いるナット及びボルト。

仕様表

▼シャーナット(標準品 SUS304製)

シグロック シャーナット
サイズ ピッチ(mm) ΦD(mm) ΦD1(mm) m(mm) m1(mm) S(mm) e(mm) d(mm) 締め付けトルク
M6 1.0 12.8 7.2 5 4 13 15 6 5.5N・m
M8 1.25 17 9.8 6.5 4 17 19.6 8 13.2N・m
M10 1.5 21 12.1 8 5 21 24.2 10 26.4N・m
M12 1.75 24 14.4 9 6 24 27.7 12 47.3N・m
M14 2.0 27 16 11 7 27 31.2 14 75N・m
M16 2.0 31.7 19.5 13 7.5 32 41.6 16 116.6N・m
M18 2.5 36 21 15 8 36 41.6 18 161N・m
M20 2.5 41 24 16 10 41 47.3 20 227N・m
M22 2.5 46 25 18 9 46 53.1 22 309N・m
M24 3.0 50 28 19 12 50 57.7 24 393N・m
M30 3.5 60 34 24 15 60 69.3 30 780N・m
<

▼シャーボルト(受注生産品 SUS304製)

シグロック シャーボルト
サイズ
ΦD×ℓ(mm)
ピッチ(mm) ΦD(mm) ΦD1(mm) m(mm) m1(mm) S(mm) e(mm) 締め付けトルク
M6×任意(10mm以上5mm単位) 1.0 12.8 7.2 5 4 13 15 5.5N・m
M8×任意(10mm以上5mm単位) 1.25 17 9.8 6.5 4 17 19.6 13.2N・m
M10×任意(10mm以上5mm単位) 1.5 21 12.1 8 5 21 24.2 26.4N・m
M12×任意(15mm以上5mm単位) 1.75 24 14.4 9 6 24 27.7 47.3N・m
M14×任意(20mm以上5mm単位) 2.0 27 16 11 7 27 31.2 75N・m
M16×任意(20mm以上5mm単位) 2.0 31.7 19.5 13 7.5 32 41.6 116.6N・m
M18×任意(20mm以上5mm単位) 2.5 36 21 15 8 36 41.6 161N・m
M20×任意(20mm以上5mm単位) 2.5 41 24 16 10 41 47.3 227N・m
M22×任意(20mm以上5mm単位) 2.5 46 25 18 9 46 53.1 309N・m
M24×任意(20mm以上5mm単位) 3.0 50 28 19 12 50 57.7 393N・m
M30×任意(20mm以上5mm単位) 3.5 60 34 24 15 60 69.3 780N・m

シャーボルト】は、必要なサイズ・本数をオーダーメイドで作成する「受注生産品」です。

以下のリンクより、見積依頼をお願いいたします。



▼シャーボルトFixタイプ(受注生産品 SUS304製)

シグロック シャーボルト
サイズ
ΦD×ℓ(mm)
ピッチ(mm) ΦD(mm) ΦD1(mm) m(mm) m1(mm) S(mm) e(mm) 締め付けトルク
M6×任意(10mm以上5mm単位) 1.0 12.8 7.2 5 4 13 15 5.5N・m
M8×任意(10mm以上5mm単位) 1.25 17 9.8 6.5 4 17 19.6 13.2N・m
M10×任意(10mm以上5mm単位) 1.5 21 12.1 8 5 21 24.2 26.4N・m
M12×任意(15mm以上5mm単位) 1.75 24 14.4 9 6 24 27.7 47.3N・m
M14×任意(20mm以上5mm単位) 2.0 27 16 11 7 27 31.2 75N・m
M16×任意(20mm以上5mm単位) 2.0 31.7 19.5 13 7.5 32 41.6 116.6N・m
M18×任意(20mm以上5mm単位) 2.5 36 21 15 8 36 41.6 161N・m
M20×任意(20mm以上5mm単位) 2.5 41 24 16 10 41 47.3 227N・m
M22×任意(20mm以上5mm単位) 2.5 46 25 18 9 46 53.1 309N・m
M24×任意(20mm以上5mm単位) 3.0 50 28 19 12 50 57.7 393N・m
M30×任意(20mm以上5mm単位) 3.5 60 34 24 15 60 69.3 780N・m

シャーボルトFixタイプ】は、必要なサイズ・本数をオーダーメイドで作成する「受注生産品」です。

以下のリンクより、見積依頼をお願いいたします。



▼ナット・ボルト取り外し工具 限定販売(登録販売)

シグロック ナット・ボルト取り外し工具
サイズ ΦD(mm) m(mm) S(mm) e(mm) d(mm)
M6 21 5 13 15 6
M8 23.3 6.5 13 15 8
M10 29 8 17 19.6 10
M12 32 10 19 21.9 12
M14 37 12 22 25.4 14
M16 42 13 24 27.7 16
M18 46 16 27 31.2 18
M20 52 17 30 34.6 20
M22 79 19 46 53.1 22
M24 64 20 36 41.6 24
M30 79 25 46 53.1 30

【シグロック®シャーナット 取り外し試験結果】

〈試験方法・条件〉

鋼板にシャーナットを取り付け通常工具(ペンチ、スパナ、プライヤ、パイプレンチ等)により取り外しを試みる。

▲締め付け前

▲ 締め付け後

〈試験結果〉

  使用工具 状態 結果
1 ペンチ ナットがテーパー状の為
くわえることが出来ない
取り外し不可
2 スパナ・モンキレンチ・
めがねレンチ・ソケットレンチ
ナットに二面幅が存在せず
くわえることが出来ない
取り外し不可
3 プライヤ・バイスプライヤ ナットがテーパー状の為
くわえることが出来ない
取り外し不可
4 パイプレンチ ナットがテーパー状の為
くわえることが出来ない
取り外し不可

取り外し不可。通常工具で取り外しを試みるが取り外しは不可能。

シャーナットの特徴である円錐状のテーパー形状の為、通常工具ではシャーナットを掴むことが出来なく回せず、取り外しは不可能である。

▲プライヤ

▲めがねレンチ

▲ソケットレンチ

▲スパナ

▲パイプレンチ

販売に関して「専用注文フォーム」「取り外し工具登録フォーム」の記入をお願いします。

  • 防犯上の理由により「シャーナット」「シャーボルト」及び「取り外し工具」は使用者名、使用目的、使用施設(現場名)及び所在地の確認ご登録が必須になります。
  • 「取り外し工具」のみの販売はしておりません。シャーナット・シャーボルトの販売実績、ご登録があるかどうか審査を経てから出荷になります。
  • 弊社では「シャーナット」「シャーボルト」の販売実績、出荷記録は全て保管しており「取り外し工具」が悪意ある者に渡らないよう厳重に管理しております。
  • 以下の「見積書」「注文書」に必要事項をご記入の上、ファクスまたは郵送で送ってください。

    ・フリーFAX:0120-20-4969

    ・郵送先:北海道北広島市大曲工業団地1丁目2番地6号 イイファス(株)業務部

PDF形式
(印刷用)
WORD形式
(印刷用)
シグロックセキュリティ製品見積書
シグロックセキュリティ製品注文書

製品カタログ

シャーナット・シャーボルト
製品カタログ
シャーナット・シャーボルト
シャーナット
締め付けトルク試験値及び材質証明書
シャーナット

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

シグロック®シャーナット・シャーボルト
承認図(標準仕様書)
シグロック シャーナット・シャーボルト
