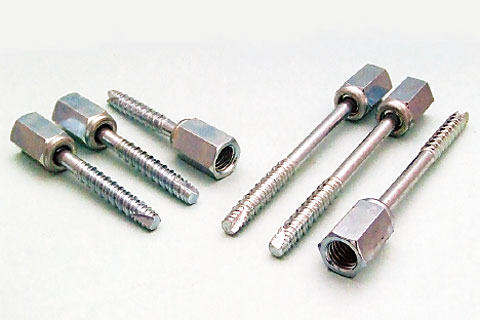

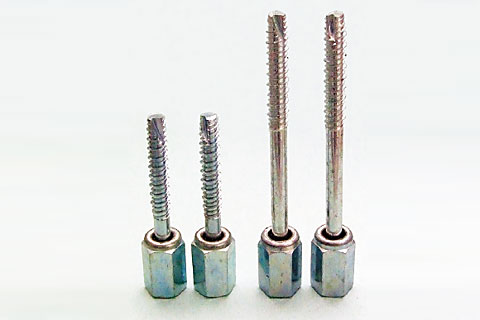

足場接続用壁つなぎ【アシバツナギ プレコンタイプ〈ナット可動式〉】

アシバツナギ プレコンタイプ〈ナット可動式〉

コンクリート用 ねじ固定式 雌ねじタイプ 後施工 アンカー
足場つなぎ接続用 W1/2-12(4分)ナット専用
コンクリート、PC板、石材、タイル用

※この商品は、従来の「プレコンアンカー」と同一のものです。2014年1月に、商品名を変更しました。

コンクリート用 壁つなぎ 接続金具【アシバツナギ プレコンタイプ】
コンクリート用 壁つなぎ 接続金具【アシバツナギ プレコンタイプ】

用途

  • コンクリート、PC板、石材、タイル等へ壁つなぎの取り付けに。
  • 工場倉庫、商業施設、公共施設、流通施設などの大規模な工事現場から、部分足場工事、一面架けの足場などに。
  • ゼネコン、建築・建設会社、工務店、塗装、足場、看板業者様などに。

特長

  • アシバツナギ プレコンタイプ 〈ナット可動式〉】は、改修工事・リニューアル工事など足場仮設の際、壁つなぎを簡単・確実に取り付けることが出来る、あと施工タイプのアンカーです。
  • 従来の鋼製下地用【アシバツナギAWS、ABS、AWSシリーズ】【ドリルハンガーAFSシリーズ】、および木下地用【アシバツナギAWWシリーズ】【ドリルハンガーAFWシリーズ】では対応できなかった課題、すなわちコンクリート・PC板・石材・タイルなどに、「壁つなぎ」を強固に固定することが出来ます。
  • 7ミリの下穴をあけ、下穴の深さはネジ込み深さ+10ミリ、付属の専用ビットを使用しインパクトドライバーにて、下穴に【アシバツナギ プレコンタイプ 〈ナット可動式〉】を差し込みねじ込みます。ねじ込んだ後、ナットを回して壁つなぎを接続・固定して完了です。
  • ねじ部先端の特殊カットが、切り粉を奥に自動排出するので、ねじ込み抵抗が少ない。スムースに取り付け出来ます。
  • ナットは360°全方向に18°傾斜しても自動回転可能です。
  • 特殊工具は不要です。インパクトドライバーにて簡単に施工できます。
  • 小箱に専用ビット2本入り。

施工例

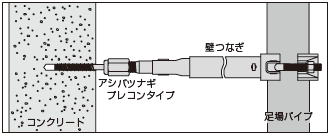

アシバツナギ プレコンタイプ 〈ナット可動式〉施工例

施工方法

アシバツナギ プレコンタイプ 施工方法

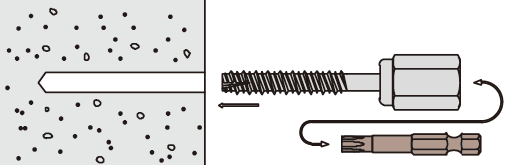

❶下穴をあけ、孔内の切粉の除去後に、付属の専用ビットを使用してください

アシバツナギ プレコンタイプ 施工方法

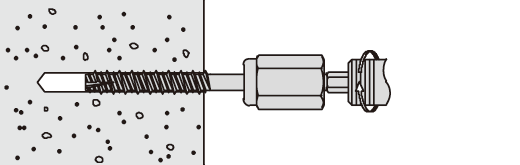

❷インパクトドライバにてねじ込みしてください

アシバツナギ プレコンタイプ 施工方法

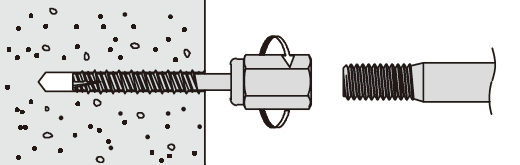

❸ねじ込み後、ナット回して、壁つなぎを接続して完了

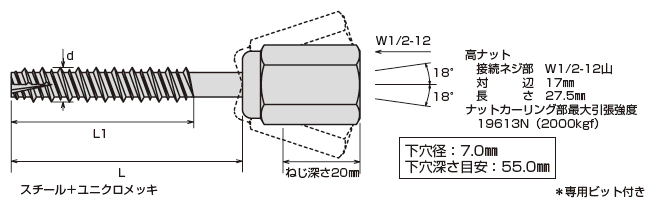

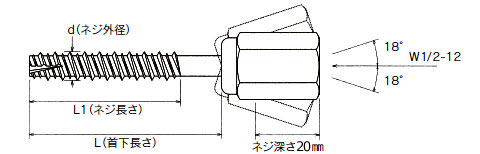

仕様表

アシバツナギ プレコンタイプ 〈ナット可動式〉
品 番 d(mm) L(mm) L1
(mm)
下穴径
(mm)
ネジ込み深さ
(mm)
最大引張強度 ケース入数
ABC 8.5×60 N1/2 8.5 60 45 7.0 45 試験材: プレキャスト無筋コンクリート
(JIS A 5371)
300㎜×300㎜×60㎜
圧縮強度:37.2N/mm2
(379kgf/cm2)
ねじ込み深さ:45㎜ 下穴径:φ7.0
13474N(1374kgf)
50×8
ABC 8.5×100 N1/2 8.5 100 45 7.0 45 30×8

・ねじ込み・取り外し専用ビット

品 名 入 数
トルクスビット 10本×10

※許容荷重=最大引張強度の1/2以下を目安にご使用下さい。

※施工に際しては、〈使用上のご注意〉を厳守して下さい。

※使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。

製品カタログ

アシバツナギ プレコンタイプ
〈ナット可動式〉〈ナット固定式〉

製品カタログ
アシバツナギ プレコンタイプ
アシバツナギ プレコンタイプ
〈ナット可動式〉

引張強度表
アシバツナギ プレコンタイプ
GS アシバツナギ プレコン
使用上の注意
GS アシバツナギ プレコン 使用上の注意
アシバツナギ インデックス
仮設足場金具 GSアシバツナギの選定方法
アシバツナギ インデックス

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

アシバツナギ プレコンタイプ
〈ナット可動式〉

承認図(標準仕様書)
アシバツナギ
