【ドリルハンガー4分(W1/2-12)ボルト接続金具】

ドリルハンガー4分(W1/2-12)ボルト接続金具
特許第2764232号

後付工法用 低階層用 仮設足場(壁つなぎ)接続金具
1/2-12ナット接続金具
鋼製下地・ナット固定式【ドリルハンガー】

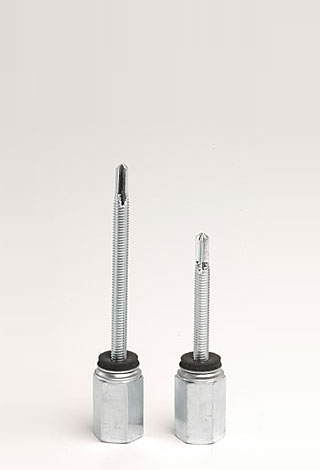

鋼製下地・ナット固定式・後付工法用 AFSタイプ
木下地・ナット固定式【ドリルハンガー】

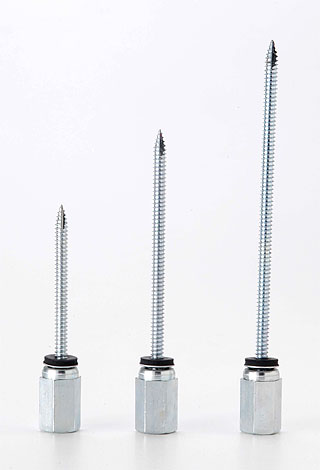

木下地・ナット固定式・後付工法用 AFWタイプ
ドリルハンガー用四角ビット
ドリルハンガー用四角ビット

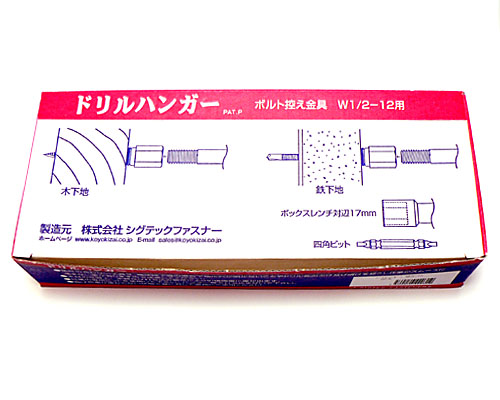

ドリルハンガー 製品パッケージ
ドリルハンガー 製品パッケージ

特長

  • 4分ボルト控え金具W1/2-12ナット付きファスナーです。
  • W1/2(4分)のナットが固定されるので、W1/2-12(4分)のボルト・寸切ボルトを簡単確実に取り付け可能です。なお、壁つなぎの接続にもご利用できます。
  • 取り付けは、定評のNo.3四角ビットまたは六角対辺17mmのソケットレンチでも可能です。
  • クッション性を兼ね備えたシールワッシャー。
  • 斜め締結が可能
  • 壁材面を傷つけません。
  • ネジのゆるみを防止します。

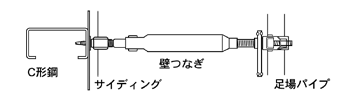

施工例

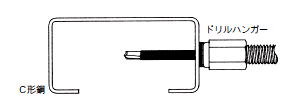

鋼製下地
アシバツナギ 鋼製下地 施工例
アシバツナギ 鋼製下地 施工例

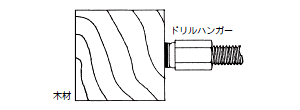

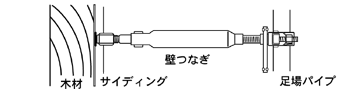

木下地
アシバツナギ 木下地 施工例
アシバツナギ 木下地 施工例

・高ナット 接続ネジ部:W1/2-12山 ナット対辺:17mm ナット長さ:27.5mm

・ナットカーリング部最大引張強度 19613N(2000Kgf)

※小箱毎にねじ込み・取り外し用ビット(四角No.3/十字No.2ダブル×65mm)1本入り

仕様表

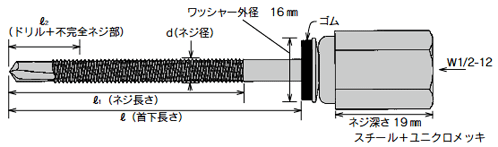

  • AFSタイプ(ナット固定式・鋼製下地用 ドリルポイント シールワッシャー付き)
    ドリルハンガー
品 番 適応壁厚(mm) 適応下地・厚(mm) d×ℓ(mm) ℓ1(mm) ℓ2(mm) 最大引張強度N(kgf)
t=下地厚(mm)
入 数
AFS-50 34 鋼製 1.6~3.2 6.0×50 16 50 1.6t-5394(550) 3.2t-8826(900) 300(50×6)
AFS-75 59 鋼製 1.6~3.2 6.0×75 16 75 1.6t-5394(550) 3.2t-8826(900) 300(50×6)
AFS-130 114 鋼製 1.6~3.2 6.0×130 16 80 1.6t- 4119( 420) 3.2t-10787(1100) 300(50×6)

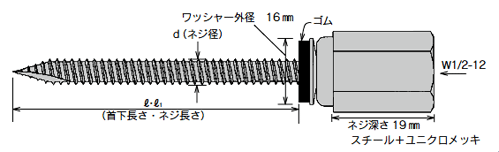

  • AFWタイプ(ナット固定式・木下地用 先割れ加工 シールワッシャー付き)
    ドリルハンガー
品 番 適応壁厚(mm) 適応下地・厚(mm) d×ℓ(mm) ℓ2(mm) 最大引張強度N(kgf) 入 数
AFW-70  10 木 60以上 6.3× 70 70 針葉樹60mmねじ込み時-8,041(820) 300(50×6)
AFW-105 45 木 60以上 6.3×105 105 針葉樹60mmねじ込み時-7,453(760) 300(50×6)
AFW-145 85 木 60以上 6.3×145 145 針葉樹60mmねじ込み時-7,355(750) 300(50×6)
  • ドリルハンガー用四角ビット
    品 名 入 数
    ドリルハンガー用四角ビット 10×10

引張強度表

  • 木下地専用・ナット固定タイプ
品 番 ねじ込み深さ
mm
引張強度
N (kgf)
AFW-70   50  6,718 (685)
 60  8,041 (820)
 70  8,189 (835)
AFW-105  60  7,453 (750)
 80  8,140 (830)
100  10,787 (1,100)
AFW-145  60  7,453 (750)
 80  8,630 (880)
100  11,278 (1,150)

※使用木質および状態や打ち込み個所により、引張強度は異なります。
高ナット カーリング部最大引張強度 19,613N (2,000kgf)

※鋼製下地用・木下地用とも、曲げ荷重には考慮しておりますが、壁に対して直角に使用して下さい。

※許容荷重=最大引張強度÷安全率 (法令の定め・施工現場の環境を考慮し安全率は2.0以上を目安にして下さい)

※施工に際しては、〈使用上の注意〉を厳守して下さい。

※使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。
