【GS 新アシバツナギS用 下穴処理ビス ステンめっき仕上げ+ボンデッドワッシャー組込】

Great Safety 新アシバツナギS用 下穴処理ビス ステンめっき仕上げ+ボンデッドワッシャー組込

足場の安定を保つため、建築物と足場の建地(スペース)をつなぐ“壁つなぎ”は、【アシバツナギ】、【ドリルハンガー W1/2-12ナット固定タイプ】、【アシバツナギ ツインタイプ】、【GS 新アシバツナギS】で固定するのが一般的です。

工事終了後、“壁つなぎ”を取り除いたら、建築物に出来た「下穴」を補修する必要があります。

この【GS 新アシバツナギS用ビス】を利用すると、簡単に下穴を処理できます。また、シーリング処理効果もあります。

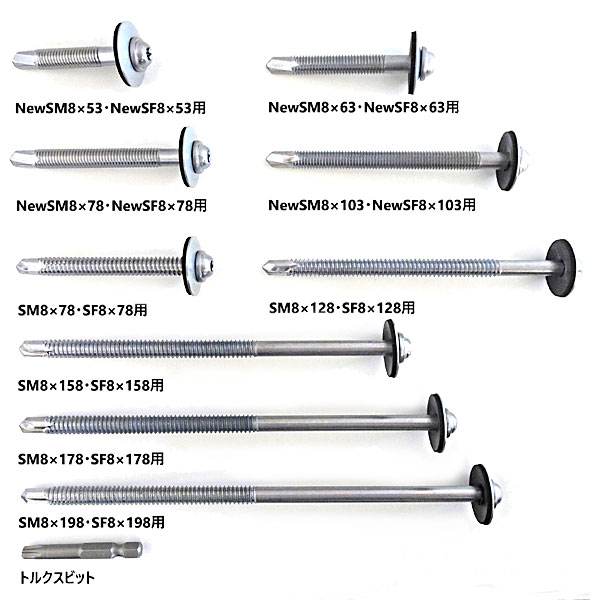

GS 新アシバツナギS用ビス

特長

  • 錆びにくいステンめっきを施しました。
  • 通常のステンレスに劣らない塩水噴霧試験2000時間。三価クロメートめっきに比べ耐食性は10倍です。
  • 防水・気密効果が高いボンデッドワッシャー組込(ボンデッドワッシャーの材質:ガルバリウム鋼板+EPDM)
  • 取り付けはGS 新アシバツナギSに付属しているトルクスビットで使用可能。

【使用上のご注意】

一般的には下穴の補修にはコーキング材(シーリング材)を用います。

仕様表

▼NewSM8×53~NewSM103・NewSF8×53~NewSF103用 細目ネジ

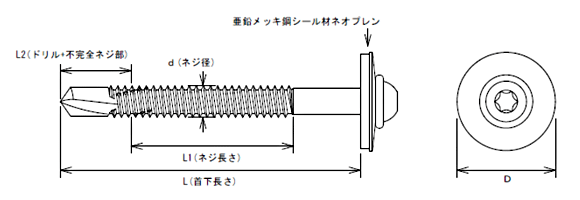

GS 新アシバツナギS用 下穴処理ビス 細目ネジ 寸法図

▼SM8×78~SM198用・SF8×78~SF198用 粗目ネジ

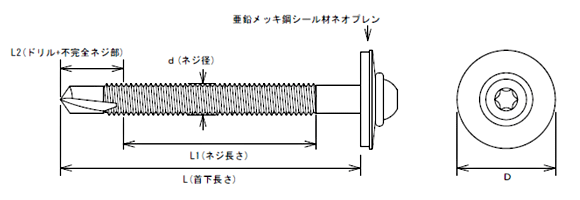

GS 新アシバツナギS用 下穴処理ビス 寸法図

全ての下穴処理ビスはステンめっき、ワッシャー25mmは亜鉛メッキ鋼シール材ネオプレン

コード 品 名 d×L (mm) L1 (mm) L2 (mm) D (mm) 入 数
011510NewSM8×53・NewSF8×53用 P1.25 細目ネジ8.0× 492416 2550本入
011512NewSM8×63・NewSF8×63用 P1.25 細目ネジ8.0× 593416 2550本入
011514NewSM8×78・NewSF8×78用 P1.25 細目ネジ8.0× 744916 2550本入
011516NewSM8×103・NewSF8×103用 P1.25 細目ネジ8.0× 9974162550本入
011518SM8×78・SF8×78用 P1.8粗目ネジ8.0× 7456182550本入
011520SM8×128・SF8×128用 P1.8 粗目ネジ8.0×12482182550本入
011522SM8×158・SF8×158用 P1.8 粗目ネジ8.0×15482182550本入
011524SM8×178・SF8×178用 P1.8 粗目ネジ8.0×17482182550本入
011526SM8×198・SF8×198用 P1.8 粗目ネジ8.0×19482182550本入

※SM8タイプ(ナット可動式)・SF8タイプ(ナット固定式)のネジは同じです。

※改良のために仕様及び外観の一部を予告なく変更することがありますのでご了承下さい。
