【ALCハンガー 絶縁タイプ】

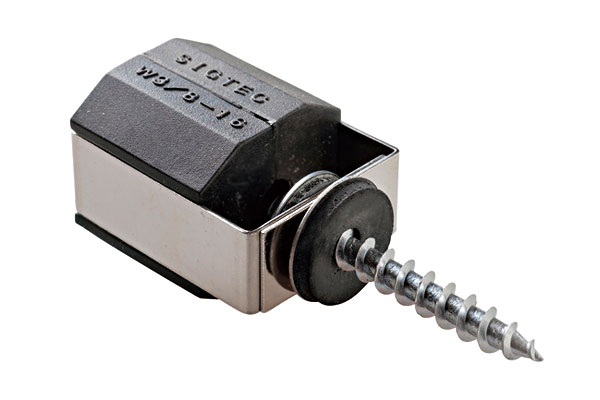

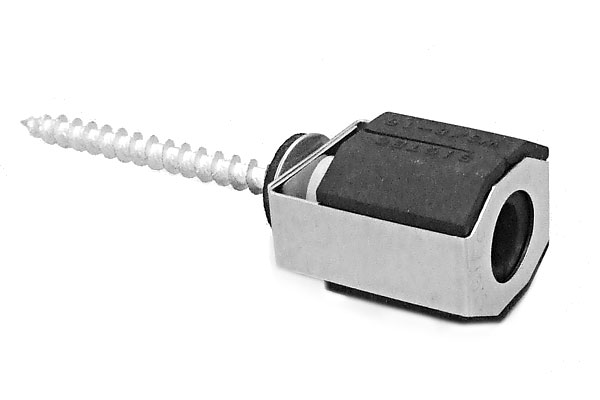

ALCハンガー 絶縁タイプ

吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16
下地金具 ALC用
大幅な工期短縮・コスト削減できます
ALCハンガー 絶縁タイプ
ALCハンガー 絶縁タイプ
ALCハンガー 絶縁タイプ
ALCハンガー 絶縁タイプ
ALCハンガー 絶縁タイプ
ALCハンガー 絶縁タイプ
高ナット ストッパー付き
高ナット ストッパー付き(ナット雌ネジ中心に突起あり)

特長・用途

  • 軽量天井へ簡単に吊りボルトを取付可能です。
  • 天然ゴムが振動を吸収します。
  • 天然ゴムを使用し、優れた断熱性(結露防止)および防振・防音効果があります。
  • ALC板(気泡コンクリート)下地に対応する取り付けビスで締結します。
  • 天然ゴムで覆われたW3/8-16(3分)のナットが組み込まれているハンガーです。
  • ステンレスのフレームでさびにも強い。

用途

  • 軽量天井、配管工事、空調機器取り付け、電気設備工事ほか

施工例

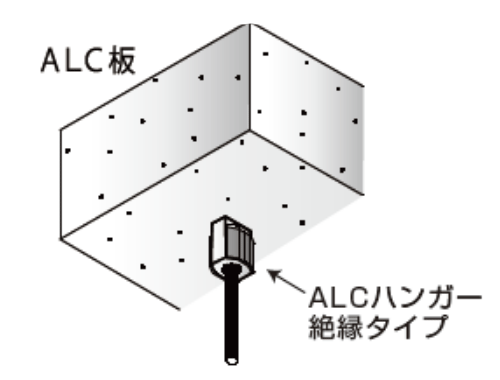

▼軽量天井の使用例
軽量天井の使用例 ALCハンガー 絶縁タイプ 施工例

施工方法

施工方法
吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

付属の十字ビットで締め付ける

吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

吊りボルトをねじ込む

吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

完了

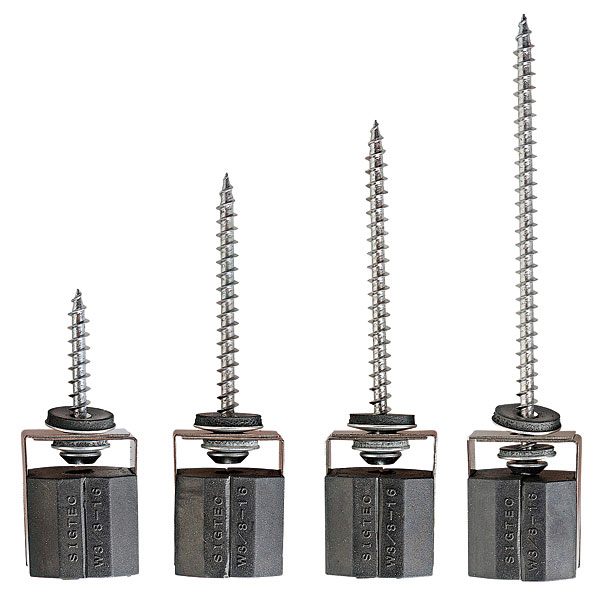

仕様表

品 名 用 途 下穴 十字
ビット
推奨使用工具 入 数
ALCハンガー 絶縁タイプ 3/8×6.3×36 気泡コンクリート 不要 No.3 回転専用
毎分500回転以下
50×4
ALCハンガー 絶縁タイプ 3/8×6.3×66 気泡コンクリート 不要 No.3 回転専用
毎分500回転以下
50×4
ALCハンガー 絶縁タイプ 3/8×6.3×81 気泡コンクリート 不要 No.3 回転専用
毎分500回転以下
50×4
ALCハンガー 絶縁タイプ 3/8×6.3×111 気泡コンクリート 不要 No.3 回転専用
毎分500回転以下
40×4

・六角高ナット ユニクロ センター止め付き(ナット雌ネジ中心に突起あり)

品 名
入 数
高ナットストッパー付き W3/8×14x30
150
高ナットストッパー付き W3/8×14x50
70

引張強度表

品 名 最大引張強度 試験材 状態
ALCハンガー 絶縁タイプ 3/8×6.3×36 1,357N(138kgf) 気泡コンクリート
埋め込み深さ:36 ㎜
ビス抜け
ALCハンガー 絶縁タイプ 3/8×6.3×66 2,157N(220kgf) 気泡コンクリート
埋め込み深さ:66 ㎜
ビス抜け
ALCハンガー 絶縁タイプ 3/8×6.3×81 2,685N(273kgf) 気泡コンクリート
埋め込み深さ:81 ㎜
ビス抜け
ALCハンガー 絶縁タイプ 3/8×6.3×111 3,100N(316kgf) 気泡コンクリート
埋め込み深さ:111 ㎜
ビス抜け

※安全率は使用状態により異なりますので充分に考慮してご使用下さい。

※最大引張強度は実測値です。

※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

材質

品 名 ネジ部 フレーム ナットケース ナット GSワッシャー
ALCハンガー 絶縁タイプ 3/8×6.3×36 鉄ステンめっき SUS304 天然ゴム 鉄三価ホワイト SUS304 +
EPDMゴム
鉄 +
SPCC +
EPDMゴム
ALCハンガー 絶縁タイプ 3/8×6.3×66 鉄ステンめっき SUS304 天然ゴム 鉄三価ホワイト SUS304 +
EPDMゴム
鉄 +
SPCC +
EPDMゴム
ALCハンガー 絶縁タイプ 3/8×6.3×81 鉄ステンめっき SUS304 天然ゴム 鉄三価ホワイト SUS304 +
EPDMゴム
鉄 +
SPCC +
EPDMゴム
ALCハンガー 絶縁タイプ 3/8×6.3×111 鉄ステンめっき SUS304 天然ゴム 鉄三価ホワイト SUS304 +
EPDMゴム
鉄 +
SPCC +
EPDMゴム

・熱伝導率 天然ゴム : 0.13W/m・k

・鉄 : 75.36W/m・k

・鉄の約1/580

※目安としての参考値です。保証値ではありません。

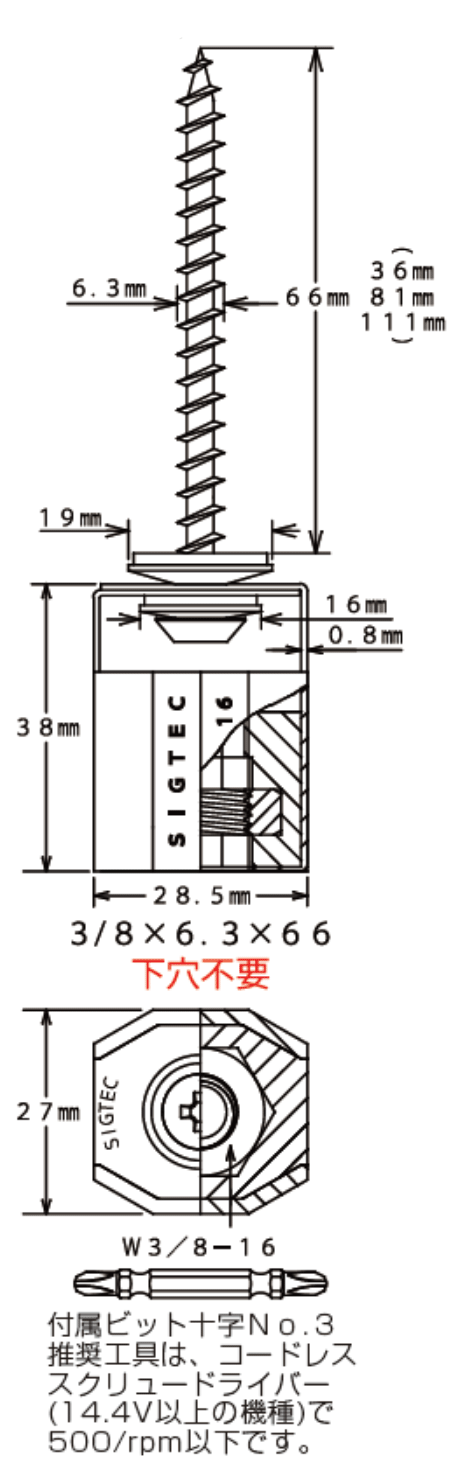

サイズ表

ALCハンガー 絶縁タイプ サイズ表

製品カタログ

GS ナット付きハンガー
絶縁タイプ

製品カタログ
GS ナット付きハンガー 絶縁タイプ
ALCハンガー
絶縁タイプ 3/8×6.3×36

引張試験成績書
ALCハンガー 絶縁タイプ
ALCハンガー
絶縁タイプ 3/8×6.3×66

引張試験成績書
ALCハンガー 絶縁タイプ
ALCハンガー
絶縁タイプ 3/8×6.3×81

引張試験成績書
ALCハンガー 絶縁タイプ
ALCハンガー
絶縁タイプ 3/8×6.3×111

引張試験成績書
ALCハンガー 絶縁タイプ

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

ALCハンガー
絶縁タイプ

承認図(標準仕様書)
ALCハンガー 絶縁タイプ

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

ALCハンガー
絶縁タイプ

承認図(標準仕様書)
ALCハンガー 絶縁タイプ
