【ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ)】

ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ)

後付工法用 雨樋(堅樋)接続金具(W3/8-16)

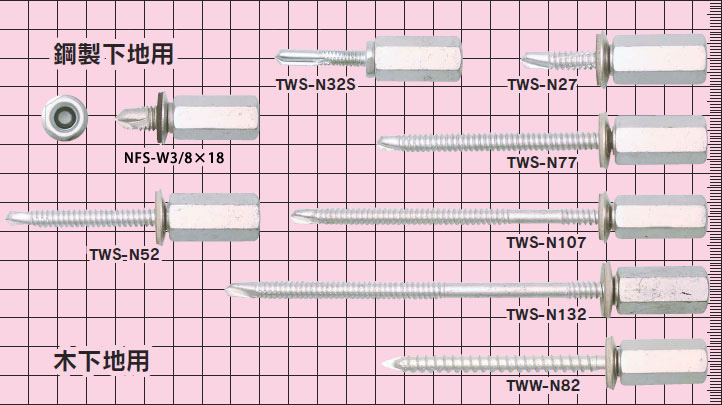

ドリルハンガー TWS-N・TWW-Nタイプ(クリックすると拡大画像を表示します)
ドリルハンガー TWS-N・TWW-Nタイプ

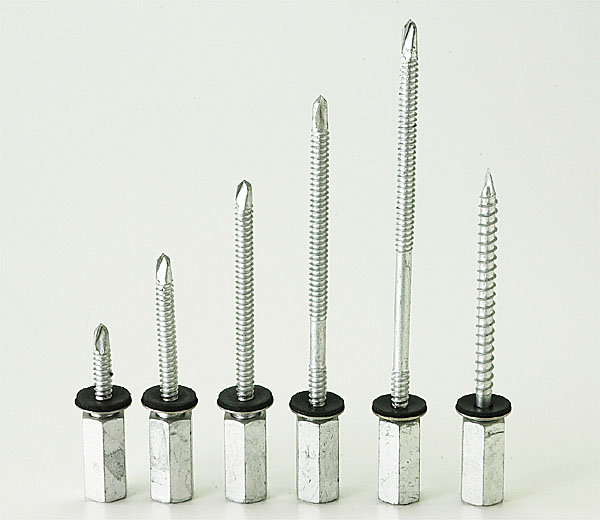

ドリルハンガー
ドリルハンガー一覧(クリックで拡大画像を表示します)
ドリルハンガー 製品パッケージ
ドリルハンガー 製品パッケージ(クリックで拡大画像を表示します)

特長

  • 3分ボルト控え金具です。W3/8-16のナット付きファスナー。
  • W3/8-16(3分)のナットが固定しており、W3/8-16(3分)のボルト・寸切ボルトを簡単に取り付け可能です。
  • 雨樋・竪樋・配水管・排水パイプ等の固定に、羽子板ボルトの接続にも最適です。
  • 取り付けは、対辺14.0mmのソケットビットにて締め付けてください。
  • 鋼製下地(C型鋼・デッキプレート・H型鋼など)、木下地へ取付可能です。
  • TWS-N・TWW-Nタイプのナット(対辺14mm)及びネジ部、3014の本体とナットは高耐食性防錆処理(ラスパートシルバー)
  • ワッシャー部は、耐候性・耐薬品性に富むネオプレンにステンレスを一体化。


TWS-N(鋼製下地用ナットタイプ ドリルポイント)
TWW-N(木下地用ナットタイプ スプーンポイント)

施工例

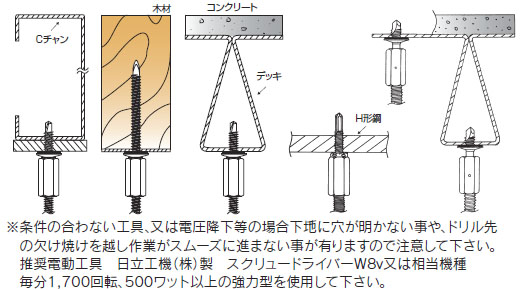

ドリルハンガー3分(W3/8-16)ボルト接続金具(旧 タテドイツナギ) 施工例

寸法図

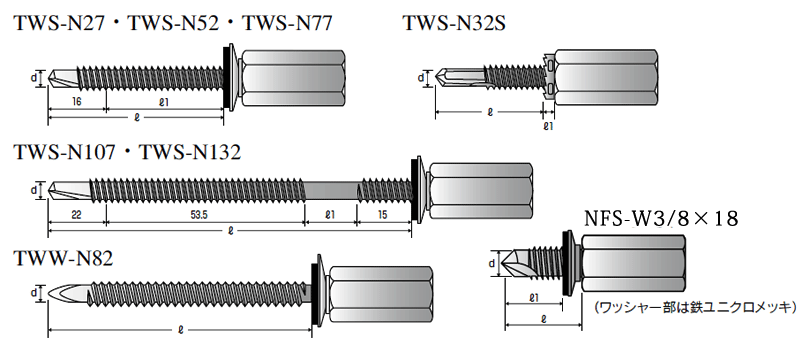

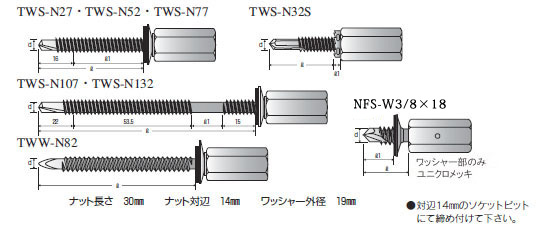

ドリルハンガー W3/8-16ナット固定タイプ 寸法図

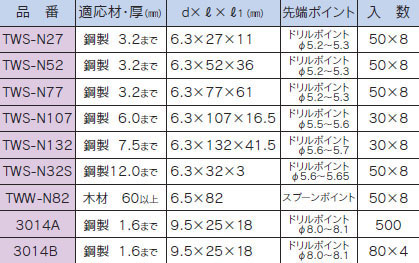

品 番 適応材・厚(mm) d×𝓁×𝓁1 (mm) 先端ポイント 入数
TWS-N27 鋼製 3.2まで 6.3×27×11 ドリルポイント
φ5.2~5.3
50×8
TWS-N52 鋼製 3.2まで 6.3×52×36 ドリルポイント
φ5.2~5.3
50×8
TWS-N77 鋼製 3.2まで 6.3×77×61 ドリルポイント
φ5.2~5.3
50×8
TWS-N107 鋼製 6.0まで 6.3×107×16.5 ドリルポイント
φ5.5~5.6
30×8
TWS-N132 鋼製 7.5まで 6.3×132×41.5 ドリルポイント
φ5.6~5.7
30×8
TWS-N32S 鋼製12.0まで 6.3×32×3 ドリルポイント
φ5.6~5.65
50×8
TWW-N82 木材 60以上 6.5×82 スプーンポイント 50×8
NFS-W3/8×18 鋼製 1.6まで 9.5×25×18 ドリルポイント
φ8.0~8.1
500

仕様表

・TWS-N(鋼製下地用ナットタイプ ドリルポイント)

・TWW-N(木下地用ナットタイプ スプーンポイント)

品 番
φd (mm)×l (mm)
最大引張強度(kgf)
適応
壁厚
(mm)
下地厚(mm)
入数
TWS-N27
6.3×27
1.6t-288
2.3t-496
3.2t-607
11
1.6~3.2
50×8
TWS-N52
6.3×52
1.6t-288
2.3t-496
3.2t-607
36
1.6~3.2
50×8
TWS-N77
6.3×77
1.6t-288
2.3t-496
3.2t-607
61
1.6~3.2
50×8
TWS-N107
6.3×107
2.3t-446
3.2t-859
6.0t-1860
85
2.3~6.0
30×8
TWS-N132
6.3×132
3.2-823
4.5t-1,338
7.5t-1,955
110
3.2~7.5
30×8
TWW-N82
6.5×82
米トガ材-963
スギ材-772
21
60以上
50×8
高ナット付きハンガー NFS-W3/8×18 寸法図
品 番 φd (mm) L×L1×L2 (mm) 六角対辺(mm) 最大引抜強度(kgf) 入 数
NFS-W3/8×18 19 55×18×30 14 0.6t 200
0.8t 280
1.2t 330
1.6t 580
500

※対辺14mmのソケットレンチにて締付けて下さい。(市販のソケットレンチで施工できます)
