【シグロック スナップナット 単品 鉄ユニクロ】

シグロック® スナップナット 単品 鉄ユニクロ

中間挿入ナット

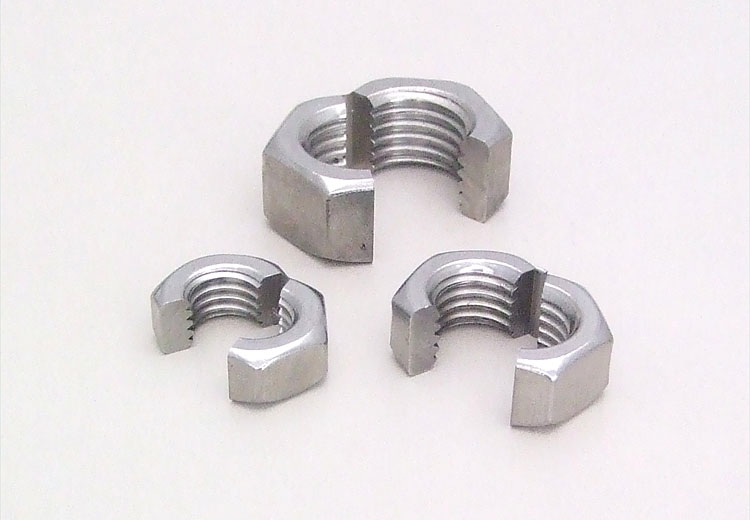

スナップナット鉄ユニクロ
スナップナット鉄ユニクロ スナップナット鉄ユニクロ

施工方法

スナップナット施工方法スナップナット施工方法

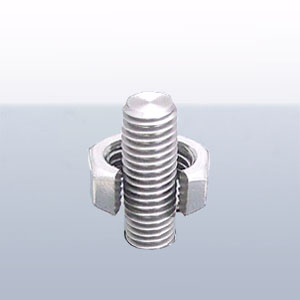

割りナットを入れる。

スナップナット施工方法スナップナット施工方法

プライヤ等で割ナットを閉じる。

スナップナット施工方法スナップナット施工方法

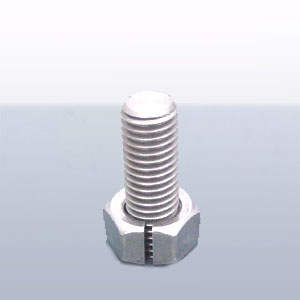

スパナ等で締め付け完了。

特長

  • ボルト軸に対して横から挿入できるので中間部への取り付けが簡単
  • 天井下地、配管、ダクト、配線、器材を支持固定する吊りボルト等の中間部に
  • ハンガー増設、追加工事に最適

用途

  • 寸切ボルト、吊りボルト、ボルトの中間部にステンレス製のナット取り付け
  • 電気工事、配管工事、組み立て産業、冶具・金型交換、建築、ナットの着脱に

引張強度表

ネジサイズ 締め付けトルク
N・m
最大引張強度
kN(kgf)
状態
M6 P1.0 3.6 9.3 (950) ナットが開き外れた
M8 P1.25 9 11.8 (1,200) ナットが開き外れた
M10 P1.5 18 17.2 (1,750) ナットが開き外れた
M12 P1.75 31 20.6 (2,100) ナットが開き外れた
M16 P2.0 77 49 (5,000) ナットが開き外れた

*締め付けトルクは強度区分4.6相当とした

ネジサイズ 締め付けトルク
N・m
最大引張強度
kN(kgf)
状態
W3/8-16 18.1 18.6 (1,900) ナットが開き外れた
W1/2-12 43.1 20.1 (2,050) ナットが開き外れた

*締め付けトルクは強度区分4T相当とした

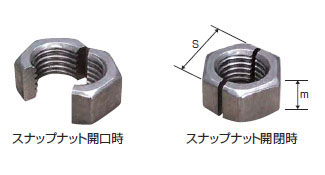

仕様表

単位 mm

ネジサイズ
(ナット対辺)

(ナット高さ)
入 数
M6 P1.0 10 5 4000 (200×20)
M8 P1.25 13 6.5 2000 (100×20)
M10 P1.5 17 8 1600 ( 80×20)
M12 P1.75 19 10 400 ( 20×20)
M16 P2.0 24 13 600 ( 30×20)
W3/8-16 17 8 1600 ( 80×20)
W1/2-12 21 10 400 ( 20×20)

製品カタログ

スナップナット
SS400・SUS304

製品カタログ
スナップナット SS400・SUS304 製品カタログ
スナップナット
単品 鉄ユニクロ

引張強度表
スナップナットSUS304

承認図(標準仕様書)

シグロック®スナップナット
承認図(標準仕様書)
シグロック スナップナット
