【シグロック スナップナット 単品 鉄クロメート】

シグロック® スナップナット 単品 鉄クロメート

鉄製 中間挿入ナット

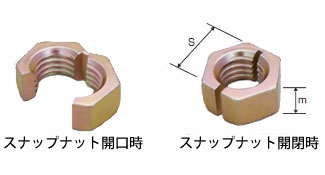

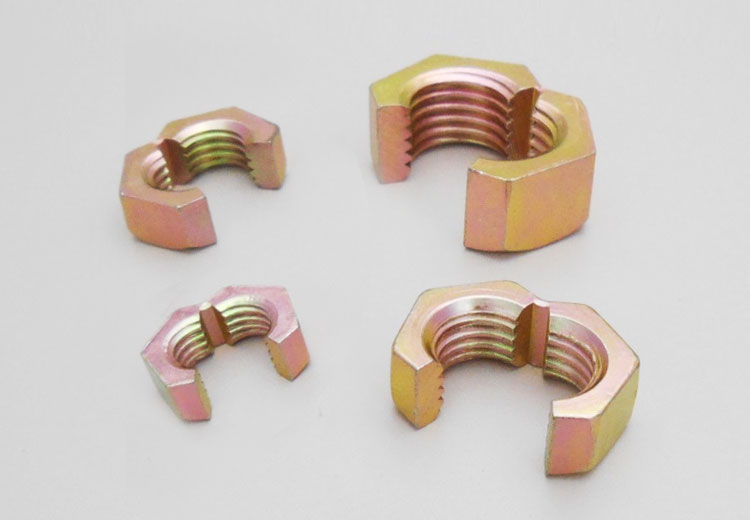

スナップナット単品
スナップナット単品 スナップナット単品

施工方法

スナップナット施工方法スナップナット施工方法

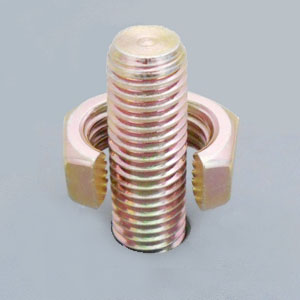

割りナットを入れる。

スナップナット施工方法スナップナット施工方法

プライヤ等で割ナットを閉じる。

スナップナット施工方法スナップナット施工方法

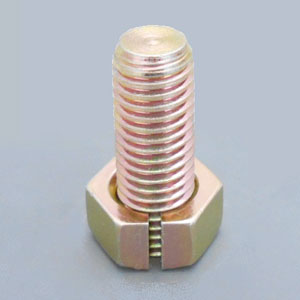

スパナ等で締め付け完了。

特長

  • 横から挿入でき、取り付けが簡単
  • ワッシャーA、Bとの併用でナットの拡開を防ぎ、戻り止め効果・緩み止め防止。
  • クロメートめっき仕上げ。
  • 天井下地、配管、ダクト、配線、器材を支持固定する吊りボルトの中間部に。
  • 増設、追加工事に最適。
  • スチール製で、優れた強度。

用途

  • 寸切りボルト、吊りボルト、ボルトの中間部にナットを取り付け
  • 電気工事、配管工事、組み立て産業、冶具・金型交換、建築、ナットの着脱に

引張強度表

ネジサイズ 締め付けトルク
N・m
最大引張強度
kN(kgf)
状態
M6 P1.0 3.6 9.3 (950) ナット外れ
M8 P1.25 9 11.8 (1,200) ナット外れ
M10 P1.5 18 17.2 (1,750) ナット外れ
M12 P1.75 31 20.6 (2,100) ナット外れ
M16 P2.0 77 49 (5,000) ナット外れ
W3/8-16 18.1 18.6 (1,900) ナット外れ
W1/2-12 43.1 20.1 (2,050) ナット外れ

仕様表

単位 mm

ネジサイズ
(ナット対辺)

(ナット高さ)
入 数
M6 P1.0 10 5 4000 (200×20)
M8 P1.25 13 6.5 2000 (100×20)
M10 P1.5 17 8 1600 ( 80×20)
M12 P1.75 19 10 800 ( 40×20)
M16 P2.0 24 13 600 ( 30×20)
W3/8-16 17 8 1600 ( 80×20)
W1/2-12 21 10 400 ( 20×20)

製品カタログ

スナップナット
SS400・SUS304

製品カタログ
スナップナット SS400・SUS304 製品カタログ
スナップナット単品
鉄ユニクロ

引張試験成績書
スナップナット単品 鉄ユニクロ

承認図(標準仕様書)

シグロック®スナップナット
承認図(標準仕様書)
シグロック スナップナット
