ボルト中間部差し込みナット 亜鉛合金ダイキャスト製【シグロック マジックナット】

シグロック® マジックナット(亜鉛合金ダイキャスト製)

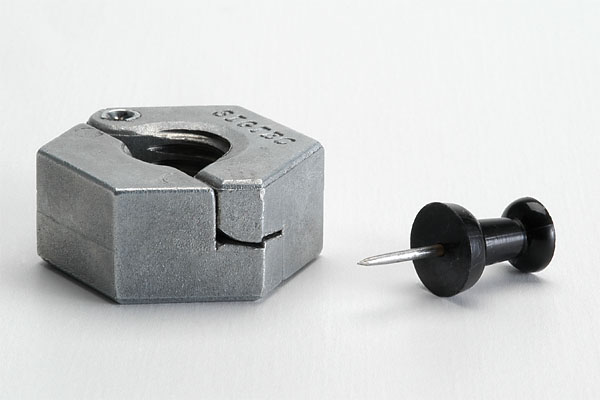

ボルト中間部に締結可能な 分割開閉式のスピードナット

ドイツ特許 第10394094号・イギリス特許 第GB2414946号・アメリカ特願 US2007/0017083
意匠登録 第1081785号・第1473015号・第1473422号・第1496411号・第1496932号

シグロック マジックナット
シグロック マジックナット
シグロック マジックナット

特長

既成概念を変えた画期的ナット。予定外の増設工事やナットの入れ忘れ、吊りボルトの中間部への増設などなど、エコノミーに対応出来ます。

  • 無電柱化に伴う、配線・電線の移設・埋設工事に。
  • 天井下地、各種配管・配線等、器材を支持固定する吊りボルト等の中間部へ取り付け出来ます。
  • 余分なナット回しが不要で必要な場所へすぐに取り付け。
  • 追加工事、ハンガー増設に。

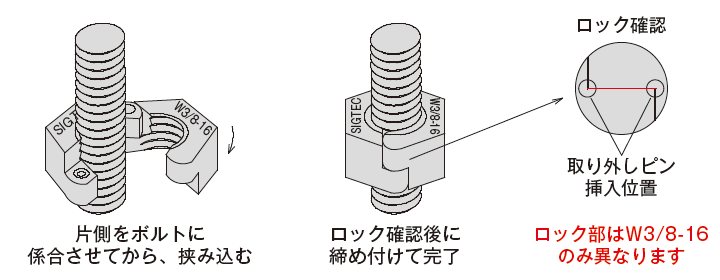

施工方法

シグロック マジックナット 施工方法

*高精度の雌ネジを得るため、組み立て後にネジ加工をしております。

*さらに緩み止めが必要な場合には、市販のネジロック剤を塗布して下さい。

*閉じられたものを開くには、尖鋭なピン等を合わせ目に差し込んで行います。

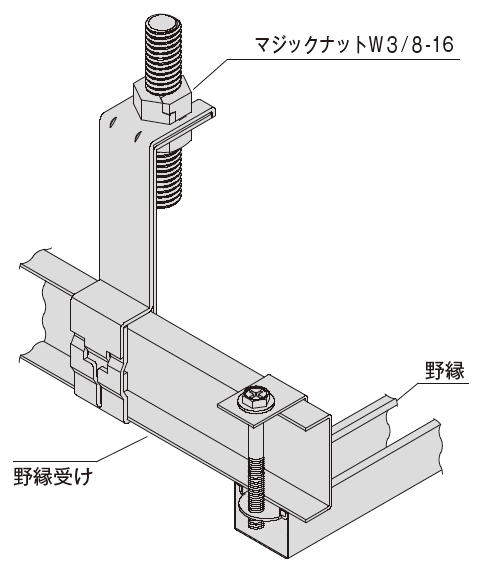

施工例

シグロック マジックナット 施工例

製品案内ビデオ

1分51秒、音声つき

マジックナット引張強度表

ネジサイズ 最大引張強度 締め付けトルク目安
M6  P1.0 17,200N (734kgf) 1.9N・m (19kgf・㎝)
M8  P1.25 13,100N (1,340kgf) 4.5N・m (46kgf・㎝)
M10 P1.5 22,100N (2,250kgf) 8.8N・m (90kgf・㎝)
M12 P1.75 33,000N (3,370kgf) 15.5N・m (158kgf・㎝)
M16 P2.0 27,950N (2,850kgf) 38.2N・m (390kgf・㎝)
M18 P2.5 52,400N (5,340kgf) 53.0N・m (541kgf・㎝)
M20 P2.5 61,800N (6,300kgf) 74.7N・m (762kgf・㎝)
M22 P2.5 63,800N (6,510kgf) 101.8N・m (1,038kgf・㎝)
M24 P3.0 68,000N (6,930kgf) 129.3N・m (1,319kgf・㎝)
W1/4-20 9,100N (928kgf) 1.9N・m (19kgf・㎝)
W5/16-18 13,200N (1,350kgf) 4.5N・m (46kgf・㎝)
W3/8-16 17,800N (1,820kgf) 8.8N・m (90kgf・㎝)
W1/2-12 37,500N (3,820kgf) 15.5N・m (158kgf・㎝)
W5/8-11 29,800N (3,040kgf) 38.2N・m (390kgf・㎝)

※製品が亜鉛合金ダイキャスト製のため、鋼製ナットと同様に使用すると問題が生じます。安全率を充分考慮して下さい。

※鋼製ナット同様に締め付けると締め付けるだけで破断する場合があります。

※施工条件や座面状態と製品材質(亜鉛合金ダイキャスト製)で最大引張強度にバラツキが生じますので、充分に考慮して使用してください。

※雄ネジ(ボルト)への組み込みは正しい位置で勘合させて、サイズに合うレンチを必ず使用して下さい。

※過剰な締め付けでは破損に繋がります、締め付けトルク目安以下で必ず使用して下さい。

※取り外し後のマジックナットを開くには、先鋭なピン等を合わせ目に差し込んで行います。

※製品は改良の為、予告なく変更することがありますのでご了承下さい。

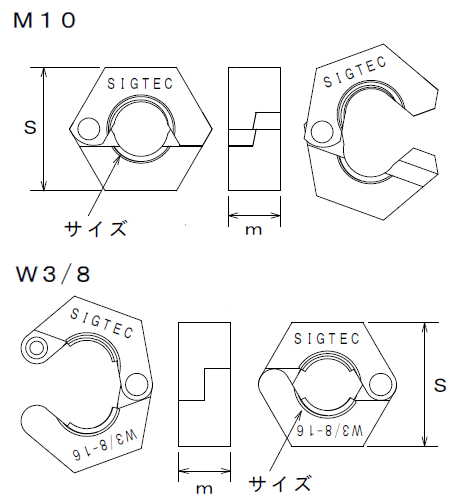

寸法図

シグロック マジックナット 寸法図

仕様表

品名・サイズ ねじピッチ S (mm) m (mm) ケース入数 商品コード JANコード
マジックナット M6 1.0mm 19.0 8.0 500 (50ヶ×10) 000300 4560270423306
マジックナット M8 1.25mm 19.0 8.0 500 (50ヶ×10) 000302 4560270423313
マジックナット M10 1.5mm 19.0 8.0 500 (50ヶ×10) 000304 4560270423320
マジックナット M12 1.75mm 27.0 13.0 100 (10ヶ×10) 000306 4560270423337
マジックナット M16 2.0mm 27.0 13.0 100 (10ヶ×10) 000308 4560270423344
マジックナット M18 2.5mm 30.0 16.0 100 (10ヶ×10) 000310 4560270431639
マジックナット M20 2.5mm 30.0 16.0 100 (10ヶ×10) 000312 4560270431653
マジックナット M22 2.5mm 36.0 19.0 60 (6ヶ×10) 000314 4560270431677
マジックナット M24 3.0mm 36.0 19.0 60 (6ヶ×10) 000316 4560270431691
マジックナット W1/4 20山/1吋 19.0 8.0 500 (50ヶ×10) 000318 4560270423351
マジックナット W5/16 18山/1吋 19.0 8.0 500 (50ヶ×10) 000320 4560270423368
マジックナット W3/8 16山/1吋 19.0 8.0 500 (50ヶ×10) 000322 4560270423375
マジックナット W1/2 12山/1吋 27.0 13.0 100 (10ヶ×10) 000324 4560270423382
マジックナット W5/8 11山/1吋 27.0 13.0 100 (10ヶ×10) 000326 4560270423399

■物性表

亜鉛合金の種類 引張試験 衝撃値 硬さ 線膨張係数 比熱 熱伝導率 融点
引張強さN/mm² 伸び% N・m/cm² HB(10/500) μm/m-℃ J/g-℃ W/m-K
ZDC2 285 10 140 82 (20℃)27.4 0.420 113 381~387前後
シグロック マジックナット 製品パッケージ
▲マジックナット 製品パッケージ

製品カタログ

マジックナット
製品カタログ
マジックナット
マジックナット
引張試験成績書
マジックナット
マジックナット
使用上の注意
マジックナット 注意書

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

シグロック®マジックナット
(W3/8以外)

承認図(標準仕様書)

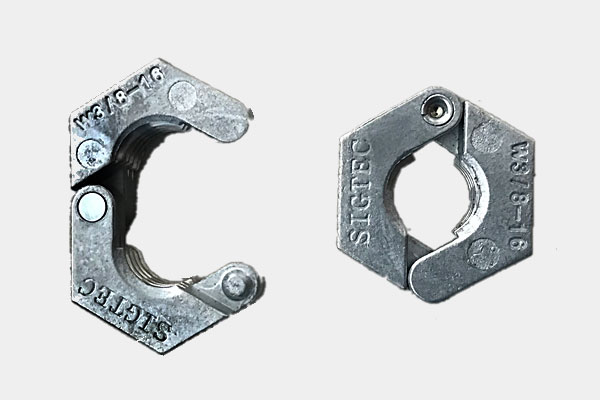

シグロック マジックナット
シグロック®マジックナット
W3/8

承認図(標準仕様書)
シグロック マジックナット
