シグロック®吊りボルト振れ止め金具
【ふりふり自在シングル】【ふりふり自在ダブルＡ・Ｂ】【ふりふり自在Ｌ型】
吊りボルト（角度調整機能付き）支持具 チャンネル・ダクト・アングル・ラック固定用
W3／8・M10用 後付けタイプ
既存ボルトの中間に取り付け可能
W3／8・M10用 後付けタイプ
既存ボルトの中間に取り付け可能

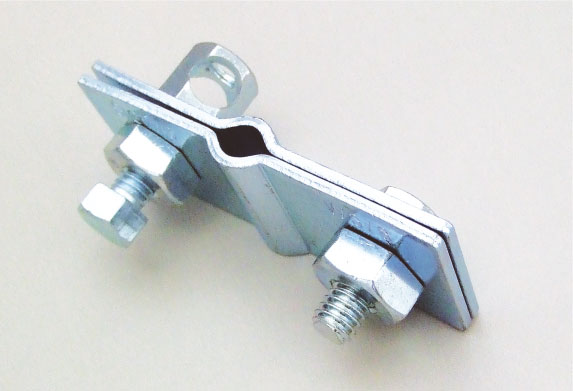

▼ふりふり自在シングル（片側タイプ）

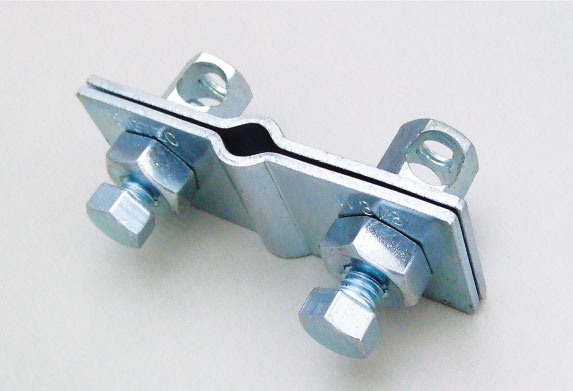

▼ふりふり自在ダブルＡ（両側タイプ）
▼ふりふり自在ダブルＢ（両側前後タイプ）

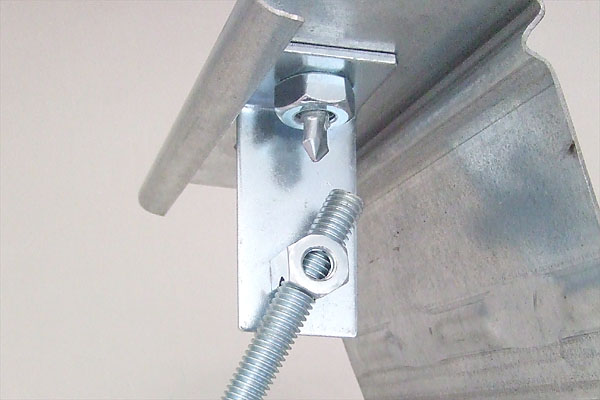

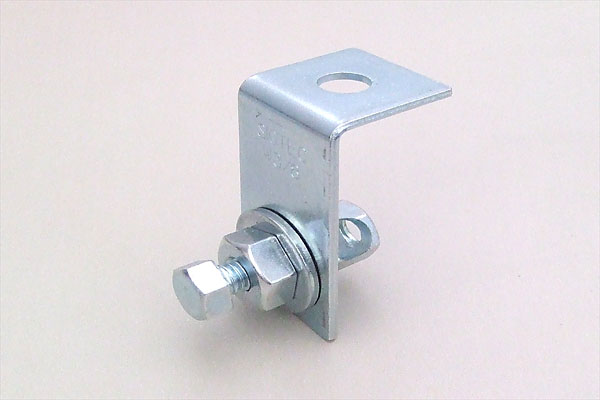

▼ふりふり自在Ｌ型（めねじアンカー・インサートアンカー使用タイプ）
特長
- 簡単施工、ボルトに取り付け固定するだけ。
- 既存のボルトに取り付け可能。ボルト中間部に後付け可能。
- 全ネジ（寸切ボルト）がラクラク収まり、取り付け角度も自在。
用途
- 空調機器・配管用 吊りボルト振れ止め金具
- 耐震化対策に
- 吊り天井の落下対策に
- 吊りボルトの揺れ止めに
- ブレース材（筋交い）の接合に
- ブレースの取付施工に
施工方法

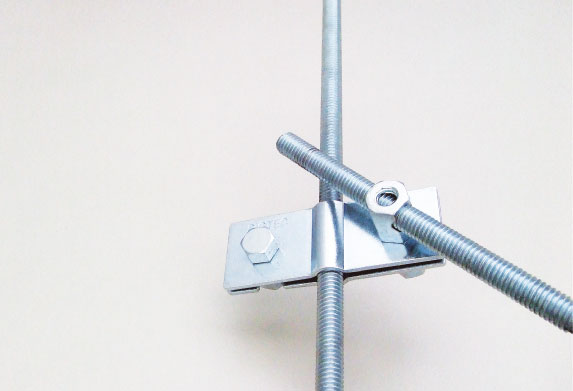

ふりふり自在シングル
❶
吊りボルトに本体をセット。
❷
全ねじブレース材を通し穴に入れる。
❸
ブレース固定用ボルトを締め付ける。
❹
ブレース材の角度と吊りボルトへの位置調整後に固定用ナットを締め付ける。

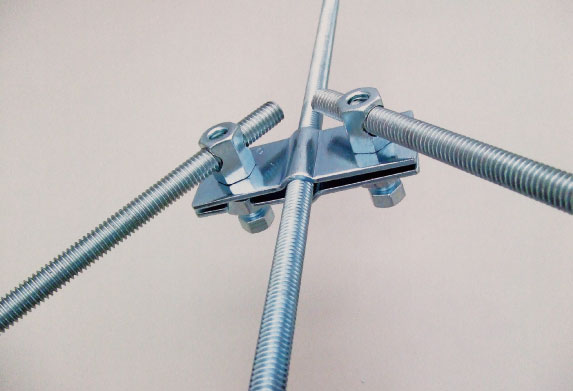

ふりふり自在ダブルＡ
❶
吊りボルトに本体をセット。
❷
全ねじブレース材を通し穴に入れる。
❸
ブレース固定用ボルトを締め付ける。
❹
ブレース材の角度と吊りボルトへの位置調整後に固定用ナットを締め付ける。
ふりふり自在ダブルＢ
❶
吊りボルトに本体をセット。
❷
全ねじブレース材を通し穴に入れる。
❸
ブレース固定用ボルトを締め付ける。
❹
ブレース材の角度と吊りボルトへの位置調整後に固定用ナットを締め付ける。
ふりふり自在Ｌ型
❶
雌ねじアンカー等に本体を取り付ける。
❷
全ねじブレース材を通し穴に入れる。
❸
ブレース固定用ボルトを締め付ける。
❹
吊りボルトの角度調整後に固定用ナットを締め付ける。
サイズ表

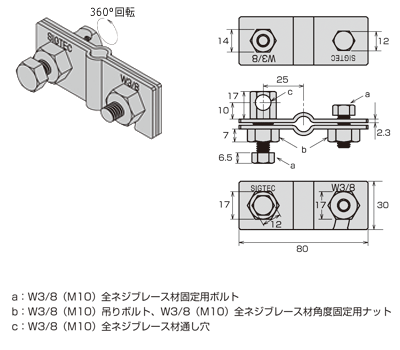

| ▼ふりふり自在シングル（片側タイプ） |
 |

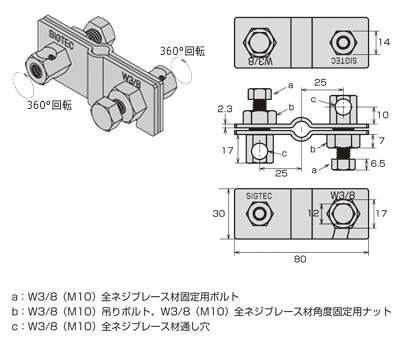

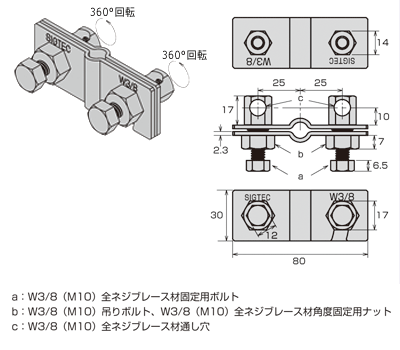

▼ふりふり自在ダブルＡ（両側タイプ） |
 |
▼ふりふり自在ダブルＢ（両側前後タイプ） |
 |

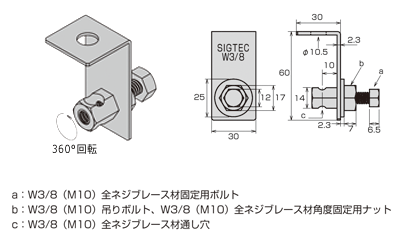

▼ふりふり自在Ｌ型（めねじアンカー・インサートアンカー使用タイプ） |
 |
引張強度表
▼ふりふり自在シングル（片側タイプ）
| 試験 方法 | 最大引張強度 N (kgf) | 試験状態 | ||
|---|---|---|---|---|
| 引張 試験 |
No.1 2,942(300) | 平 均 値 |
3,658(373) | ボルト抜け |
| No.2 4,413(450) | ||||
| No.3 3,628(370) | ||||
▼ふりふり自在ダブルＡ・Ｂ（両側・両側前後タイプ）
| 試験 方法 | 最大引張強度 N (kgf) | 試験状態 | ||
|---|---|---|---|---|
| 引張 試験 |
No.1 1,961(200) | 平 均 値 |
2,677(273) | ボルト抜け |
| No.2 2,942(300) | ||||
| No.3 3,138(320) | ||||
▼ふりふり自在Ｌ型（めねじアンカー・インサートアンカー使用タイプ））
| 試験 方法 | 最大引張強度 N (kgf) | 試験状態 | ||
|---|---|---|---|---|
| 引張 試験 |
No.1 6,178(630) | 平 均 値 |
5,590(570) | ボルト抜け |
| No.2 4,805(490) | ||||
| No.3 5,786(590) | ||||
- W3/8-16全ネジボルトは外径φ9.0を使用
- ボルト締め付けトルク 10.8N・m(110kgf・cm)、ナット締め付けトルク18.1N・m(185kgf・cm)にて締め付け、油圧試験機で引張試験をし最大値を計測。
- ボルトを確実に締め付けてご使用ください。
- ボルトの締め付け力、使用全ネジボルトの外径の差、使用状態により最大引張強度にバラツキが生じますので充分な安全率を考慮の上ご使用ください。
- 許容荷重＝最大引張強度の1/4以下を目安にご使用下さい。
製品カタログ
| シグロック® 吊りボルト振れ止め金具 製品カタログ |
|---|
 |
| シグロック® 吊りボルト振れ止め金具 ふりふり自在シングル 引張試験成績書 |
|---|
 |
| シグロック® 吊りボルト振れ止め金具 ふりふり自在ダブルＡ 引張試験成績書 |
|---|
 |
| シグロック® 吊りボルト振れ止め金具 ふりふり自在ダブルＢ 引張試験成績書 |
|---|
 |
| シグロック® 吊りボルト振れ止め金具 ふりふり自在Ｌ型 引張試験成績書 |
|---|
 |
イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください。
承認図（標準仕様書）
| 吊りボルト振れ止め金具 ふりふり自在シングル 承認図（標準仕様書） |
|---|
 |
| 吊りボルト振れ止め金具 ふりふり自在ダブルＡ 承認図（標準仕様書） |
|---|
 |
| 吊りボルト振れ止め金具 ふりふり自在ダブルＢ 承認図（標準仕様書） |
|---|
 |
| 吊りボルト振れ止め金具 ふりふり自在Ｌ型 承認図（標準仕様書） |
|---|
|
