シグロック® ブレースシリーズ　吊りボルト支持具・振れ止め交差金具

つり天井・軽天・軽設備用　落下防止・地震対策

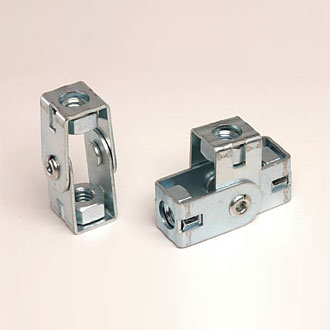

吊りボルト支持具N-Nタイプ,N-WNタイプ
吊りボルト支持具 N-Nタイプ、N-WNタイプ

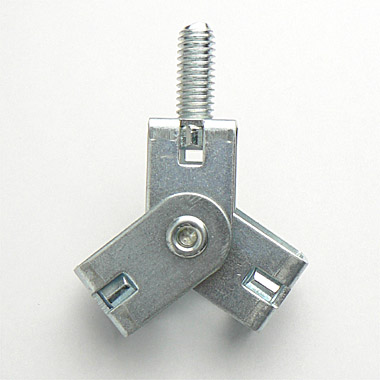

吊りボルト支持具RB-Nタイプ,B-Nタイプ
吊りボルト支持具 RB-Nタイプ、B-Nタイプ

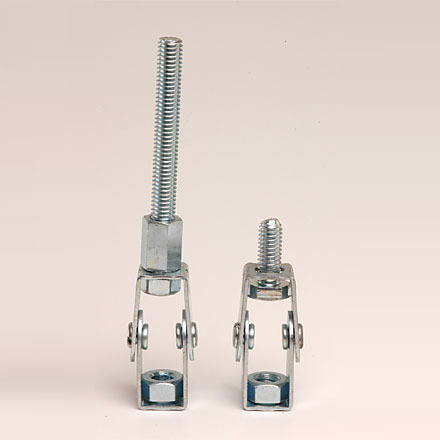

吊りボルト支持具B-WNタイプ
吊りボルト支持具 B-WNタイプ

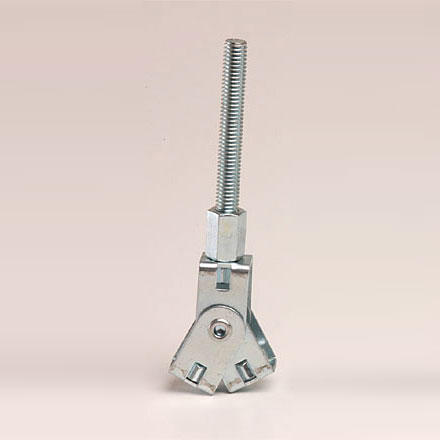

吊りボルト支持具RB-WNタイプ
吊りボルト支持具 RB-WNタイプ

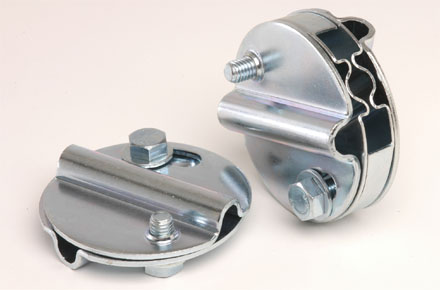

振れ止め交差金具 (左から) CB, CB-Wタイプ
振れ止め交差金具 (左から) CB, CB-Wタイプ

用途

  • 天井から配管、配線など機材を吊り下げる支持金具。
  • 軽量天井、軽設備、器材などをインサートアンカーなどからボルトをかいして吊り下げることが出来ます。
  • 吊りボルト、寸切りボルトの横振れを防止します。耐震、地震対策にも最適。
  • ボルト吊り支持金具、ボルト振れ止め交差金具。
  • ボルトを交差して嵌め込み固定し、振れ・横ぶれなどを防ぎます。
  • 優れた強度。

施工例

・軽量天井下地 施工例

シグロック ブレースシリーズ 施工一例

※各パーツにW3/8のナット、W1/2のナット、W5/16のナットが組み込んであります。
（例：品番「N3/8xN3/8」のN3/8の意味はW3/8（３分）のナットが組み込んであり、W3/8のボルトを吊り下げることができます。）

  • 吊り天井の落下対策に
  • 吊りボルトの揺れ止め対策に
  • 吊りボルト・寸切りボルトの取り付け角度は自由自在
  • RB タイプは360 °自由回転します
  • ブレースシリーズは全てユニクロメッキ仕上げ
  • B-N、B-WN、RB-N、RB-WN タイプのボルト寸法は特注生産可能

仕様表

※回転しますので取り付け角度は自在です。

▼N-Nタイプ（ナット付き+ナット付き）

吊りボルト支持具 N-Nタイプ
品番 d × d1 ℓ
(㎜) 		ℓ1
(㎜) 		最大引張強度
N(kgf) 		ケース
吊りボルト支持具 N3/8×N3/8W3/8×W3/82720 9,807
（1,000）		70×4
吊りボルト支持具 N1/2×N1/2W1/2×W1/2322510,787
（1,100）		45×4
吊りボルト支持具 N3/8×N1/2W3/8×W1/2302510,787
（1,100）		50×4
吊りボルト支持具 N5/16×N3/8W5/16×W3/82720 9,807
（1,000）		70×4

▼N-WNタイプ（ナット付き+２方向にナット付き）

吊りボルト支持具 N-WNタイプ
品番 d ×
d1× d2 		ℓ
(㎜) 		ℓ1
(㎜) 		最大引張強度
N(kgf) 		ケース
吊りボルト支持具 N3/8×WN3/8W3/8×
W3/8×W3/8 		27209,807
（1,000）		50×4
吊りボルト支持具 N1/2×WN1/2W1/2×
W1/2×W1/2 		322510,787
（1,100）		30×4
吊りボルト支持具 N3/8×WN1/2W3/8×
W1/2×W1/2 		302510,787
（1,100）		35×4
吊りボルト支持具 N5/16×WN3/8W5/16×
W3/8×W3/8		27209,807
（1,000）		50×4

▼B-Nタイプ（ボルト付き+ナット付き）

吊りボルト支持具 B-Nタイプ
品番 d × d1 ℓ
(㎜) 		ℓ1
(㎜) 		b
(㎜) 		最大引張強度
N(kgf) 		ケース
吊りボルト支持具 B3/8-25×N3/8W3/8×W3/82720239,807
（1,000）		60×4
吊りボルト支持具 B1/2-25×N1/2W1/2×W1/232252310,787
（1,100）		35×4
吊りボルト支持具 B3/8-25×N1/2W3/8×W1/230252310,787
（1,100）		45×4

▼B-WNタイプ（ボルト付き+２方向にナット付き）

吊りボルト支持具 B-WNタイプ
品番 d ×
d1× d2 		ℓ
(㎜) 		ℓ1
(㎜) 		b
(㎜) 		最大引張強度
N(kgf) 		ケース
吊りボルト支持具 B3/8-25×WN3/8W3/8×
W3/8×W3/8		2720239,807
（1,000）		45×4
吊りボルト支持具 B1/2-25×WN1/2W1/2×
W1/2×W1/2		32252310,787
（1,100）		25×4
吊りボルト支持具 B3/8-25×WN1/2W3/8×
W1/2×W1/2		30252310,787
（1,100）		30×4

▼RB-Nタイプ（ボルト付き+ナット付き、３６０°回転型）

吊りボルト支持具 RB-Nタイプ
品番 d × d1 ℓ
(㎜) 		ℓ1
(㎜) 		b
(㎜) 		h
(㎜) 		最大引張強度
N(kgf) 		ケース
吊りボルト支持具 RB3/8-45×N3/8W3/8×W3/8272023208,336
（850）		45×4
吊りボルト支持具 RB3/8-90×N3/8W3/8×W3/8272068208,336
（850）		40×4
吊りボルト支持具 RB1/2-50×N1/2W1/2×W1/23225282010,787
（1,100）		25×4
吊りボルト支持具 RB1/2-90×N1/2W1/2×W1/23225682010,787
（1,100）		20×4
吊りボルト支持具 RB3/8-45×N1/2W3/8×W1/2302523208,336
（850）		35×4
吊りボルト支持具 RB3/8-90×N1/2W3/8×W1/2302568208,336
（850）		30×4

▼RB-WNタイプ（ボルト付き+２方向にナット付き、３６０°回転型）

吊りボルト支持具 RB-WNタイプ
品番 d ×
d1× d2 		ℓ
(㎜) 		ℓ1
(㎜) 		b(㎜) h(㎜) 最大引張強度
N(kgf) 		ケース
吊りボルト支持具 RB3/8-45×WN3/8W3/8×
W3/8×W3/8		272023208,336
（850）		35×4
吊りボルト支持具 RB3/8-90×WN3/8W3/8×
W3/8×W3/8		272068208,336
（850）		30×4
吊りボルト支持具 RB1/2-50×WN1/2W1/2×
W1/2×W1/2		3225282010,787
（1,100）		20×4
吊りボルト支持具 RB1/2-90×WN1/2W1/2×
W1/2×W1/2		3225682010,787
（1,100）		15×4
吊りボルト支持具 RB3/8-45×WN1/2W3/8×
W1/2×W1/2		302523208,336
（850）		25×4
吊りボルト支持具 RB3/8-90×WN1/2W3/8×
W1/2×W1/2		302568208,336
（850）		25×4

▼振れ止め交差金具

振れ止め交差金具
品番 d ℓ
(㎜) 		ℓ1
(㎜) 		最大引張強度
N(kgf) 		ケース
CB（ボルト２本固定）W3/8 用70222,354
（240）		20×4
CB-W（ボルト３本固定）W3/8 用70341,765
（180）		10×4

※許容荷重＝最大引張強度の1/4以下を目安にご使用下さい。
