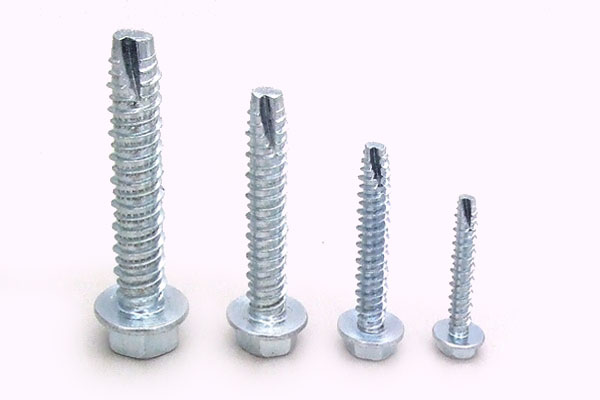

プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ
特許取得済

プレキャストコンクリート用タッピングビス あと施工アンカー
コンクリート、PC板、石材用
コンクリート用 壁つなぎ 接続金具【プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ】
コンクリート用 壁つなぎ 接続金具【プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ】

[プレコンアンカーII]シリーズの特長

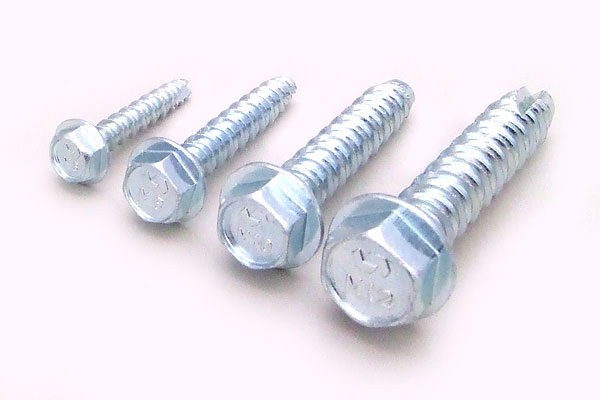

プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ

圧縮強度の高いPC板(プレキャストコンクリート)等に使用できるよう、熱処理を施し独自の先端加工を施しました。低トルクで確実にタッピングし、切り粉を穴の奥に排出します。

[プレコンアンカーII]は、従来の金属拡張式アンカー(芯棒打込み式、内部コーン式など)と比較し、次のメリットがあります。

❶ 下穴径が小さい

❷ 打ち込み時の騒音が無い

❸ 端部に使用可能

❹ 取り外しが容易にできる

❺ 作業性が良く、施工ミスが起き難い

❻ 安定した強度が保障される(埋め込み深さ全体にねじを立てる)

用途

  • 各種建築設備、マテハン機器、エクステリア、駐輪・駐車設備、仮設材、椅子、ラック、手すり、看板、発電関連設備、改修工事などに

特長

  • 素早い施工を実現
  • 先端の特殊カットにより、切り粉を奥に自動排出
  • 切り粉を自動排出することにより、ねじ込み抵抗が少ない
  • プレキャストコンクリート(PC板)に最適
  • 重いハンマーでの打ち込みは不要
  • 下穴に入れ、インパクトドライバーで締めるだけ
  • 取付時、高さ調整可能。
  • ねじ固定式コンクリートアンカーなので、仕上材や端部にクラックが起き難い(割れにくい)
  • 優れた強度
  • 表面処理は、人と地球環境にやさしい六価クロムフリー・三価クロメート
  • 取り外しも可能

施工方法

プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ 施工方法

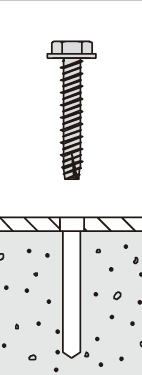

下穴をあけ孔内の切粉を除去してください

プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ 施工方法

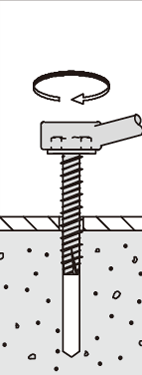

プレコンアンカーを取り付け物の上よりねじ込む

プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ 施工方法

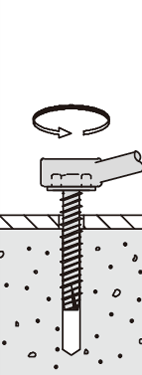

ねじ込み抵抗が大きい場合は逆転させる

プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ 施工方法

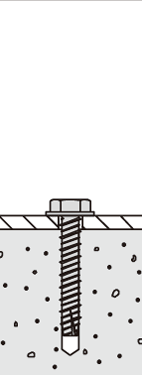

完了

仕様表

プレコンアンカー

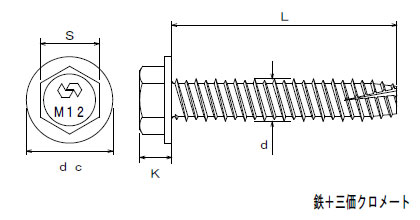

品 名 サイズ d(mm) L(mm) K(mm) dc(mm) S(mm) ケース入数
PH635B 6×35 6.3 35.0 5.4 14.0 10.0 200×10
PH845B 8×45 8.4 45.0 6.9 17.5 12.0 80×10
PH1055B 10×55 10.5 55.0 8.5 21.0 14.0 50×10
PH1265B 12×65 12.7 65.0 10.2 23.5 17.0 30×10

下穴表

プレコンアンカー下穴表
品 名 サイズ 標準下穴径
(mm)
標準下穴深さ
(mm)
標準埋め込み深さ
(mm)
最大取り付け物厚
(mm)
PH635B 6×35 5.0 35.0 27.0 8.0
PH845B 8×45 7.0 45.0 36.0 9.0
PH1055B 10×55 9.0 55.0 45.0 10.0
PH1265B 12×65 11.0 65.0 54.0 11.0

引張強度表

コンクリート圧縮強度 37.2N/mm² (379kgf/cm²)

品 名 サイズ 下穴径
(mm)
埋込み深さ
(mm)
最大引張強度
PH635B 6×35 5.0 27 7,355N
(750kgf)
PH845B 8×45 7.0 36 10,787N
(1,100kgf)
PH1055B 10×55 9.0 45 16,475N
(1,680kgf)
PH1265B 12×65 11.0 54 22,359N
(2,280kgf)

○試験方法・条件
コンクリート引き抜き強度
コンクリートに所定の下穴を開けプレコンアンカーをねじ込み、油圧試験器により最大引張値を読みとる。

※埋め込み深さの違い、コンクリートの圧縮強度が違う場合は上記の最大引張強度とは異なります。

※充分な安全率を考慮の上ご使用ください。

製品カタログ

GSプレコンアンカー&Pレスアンカー
製品カタログ
プレコンアンカー&Pレスアンカー 製品カタログ
プレコンアンカーII
製品カタログ
プレコンアンカーII 製品カタログ
プレコンアンカーII
六角頭タイプ

引張試験成績書
プレコンアンカーII 六角頭タイプ

改良及び製造の都合上、寸法・材質・表面処理など変更する事がありますのでご了承ください。

最新のデータとなっておりますが、製造終了(販売中止)や仕様変更により修正する場合がございます。
