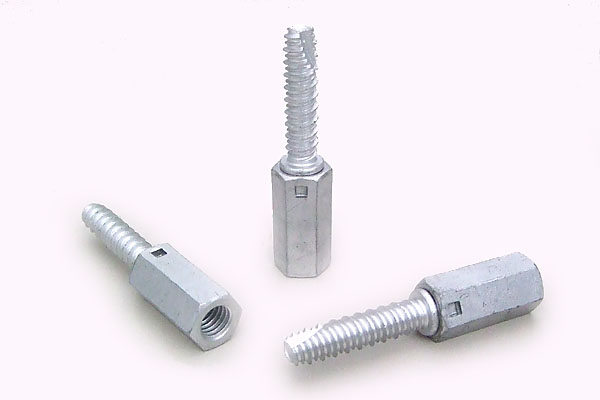

プレコンアンカーII プレキャストコンクリート用ハンガー 高ナット付タイプ
特許取得済

プレキャストコンクリート用ハンガー W3/8 吊りボルト用アンカー
コンクリート、PC板、石材用
コンクリート用 壁つなぎ 接続金具【プレコンアンカーII プレキャストコンクリート用ハンガー 高ナット付タイプ 】
コンクリート用 壁つなぎ 接続金具【プレコンアンカーII プレキャストコンクリート用ハンガー 高ナット付タイプ 】

[プレコンアンカーII]シリーズの特長

プレコンアンカーII プレキャストコンクリート用ビス 六角頭タイプ

圧縮強度の高いPC板(プレキャストコンクリート)等に使用できるよう、熱処理を施し独自の先端加工を施しました。低トルクで確実にタッピングし、切り粉を穴の奥に排出します。

[プレコンアンカーII]は、従来の金属拡張式アンカー(芯棒打込み式、内部コーン式など)と比較し、次のメリットがあります。

❶ 下穴径が小さい

❷ 打ち込み時の騒音が無い

❸ 端部に使用可能

❹ 取り外しが容易にできる

❺ 作業性が良く、施工ミスが起き難い

❻ 安定した強度が保障される(埋め込み深さ全体にねじを立てる)

用途

  • 官工事、配管設備、天井工事、建築設備、改修・リフォームなどに

特長

  • 素早い施工を実現。
  • プレキャストコンクリート等に、吊りボルトを確実に取り付け。
  • スクリュー式アンカーなので、下穴に入れ、締めるだけ。
  • 先端の特殊カットにより、切り粉を奥に自動排出。
  • 切り粉を自動排出することにより、ねじ込み抵抗が少ない。
  • プレキャストコンクリート(PC板)に最適
  • ねじ固定式コンクリートアンカーなので、仕上材や端部にクラックが起き難い(割れにくい)
  • 高ナットW3/8-16(3分)付き。
  • 優れた引張強度
  • 取り外しも可能

施工方法

プレコンアンカーII プレキャストコンクリート用ハンガー 高ナット付タイプ 施工方法

下穴をあけ孔内の切粉を除去してください

プレコンアンカーII プレキャストコンクリート用ハンガー 高ナット付タイプ 施工方法

プレコンアンカーを取り付け物の上よりねじ込む

プレコンアンカーII プレキャストコンクリート用ハンガー 高ナット付タイプ 施工方法

ねじ込み抵抗が大きい場合は逆転させる

プレコンアンカーII プレキャストコンクリート用ハンガー 高ナット付タイプ 施工方法

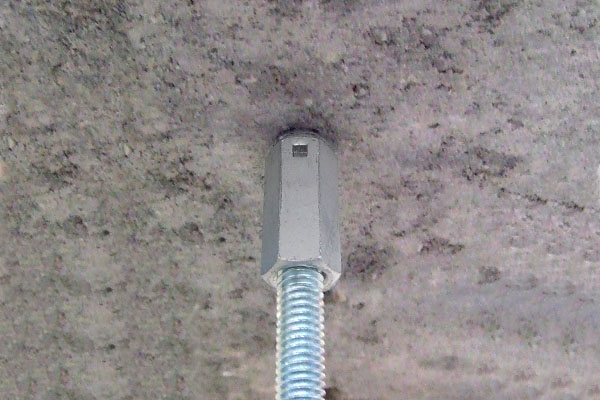

ねじ込み後にボルトを取り付け完了

仕様表

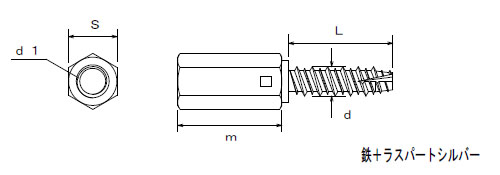

プレコンアンカーII プレキャストコンクリート用ハンガー 高ナット付タイプ サイズ表
品 名 d(mm) L(mm) d1(mm) m(mm) S(mm) ケース入数
PHN-W3/8×8.5×35 8.5 35.0 W3/8×16 30.0 14.0 50×10

下穴表

プレコンアンカー下穴表
品 名 サイズ 標準下穴径
(mm)
標準下穴深さ
(mm)
標準埋め込み深さ
(mm)
PHN-W3/8×8.5×35 W3/8×8.5×35 7.0 40.0 35.0

引張強度表

コンクリート圧縮強度 37.2N/mm² (379kgf/cm²)

品 名 サイズ 下穴径
(mm)
埋込み深さ
(mm)
最大引張強度
PHN-W3/8×8.5×35 W3/8×8.5×35 7.0 35 12,817N
(1,307kgf)

○試験方法・条件
コンクリート引き抜き強度
コンクリートに所定の下穴を開けプレコンアンカーをねじ込み、油圧試験器により最大引張値を読みとる。

※埋め込み深さの違い、コンクリートの圧縮強度が違う場合は上記の最大引張強度とは異なります。

※充分な安全率を考慮の上ご使用ください。

製品カタログ

GSプレコンアンカー&Pレスアンカー
製品カタログ
プレコンアンカー&Pレスアンカー 製品カタログ
プレコンアンカーII
製品カタログ
プレコンアンカーII 製品カタログ
プレコンアンカーII
高ナット付タイプ

引張試験成績書
プレコンアンカーII 高ナット付タイプ

改良及び製造の都合上、寸法・材質・表面処理など変更する事がありますのでご了承ください。

最新のデータとなっておりますが、製造終了(販売中止)や仕様変更により修正する場合がございます。
