吊りボルト支持具【ナット付きハンガー】

ナット付きハンガー

吊りボルト支持具 軽量天井用 軽設備用 W3/8-16控え金具

ALC、コンクリート、C型鋼、リップ溝形鋼、木材などの下地に利用可能な接合金具
三分のナット付きハンガー 工期短縮 コスト削減

◎コードレスドライバーだけで、吊りボルト等の雌ネジハンガーが容易に設置できます。

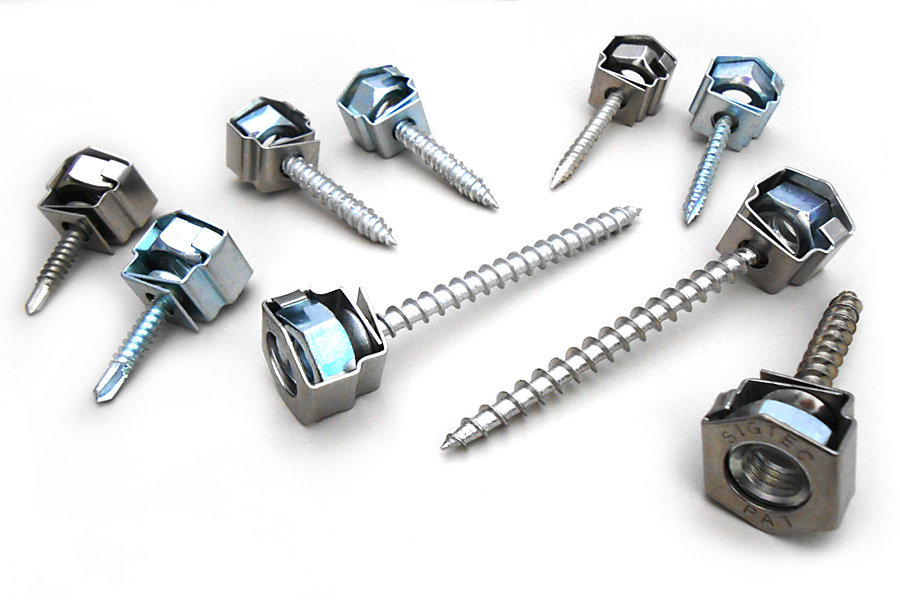

ナット付きハンガー
ナット付きハンガー

用途・特長

  • 軽量天井などへ簡単に吊りボルトを取付できます。
  • ALC板(気泡コンクリート)下地・コンクリート下地・鉄下地・C型鋼下地・木下地に3分の吊りボルト(W3/8-16)を接合します。
  • ネジにW3/8-16(3分)のナットが組み込まれています。

施工例

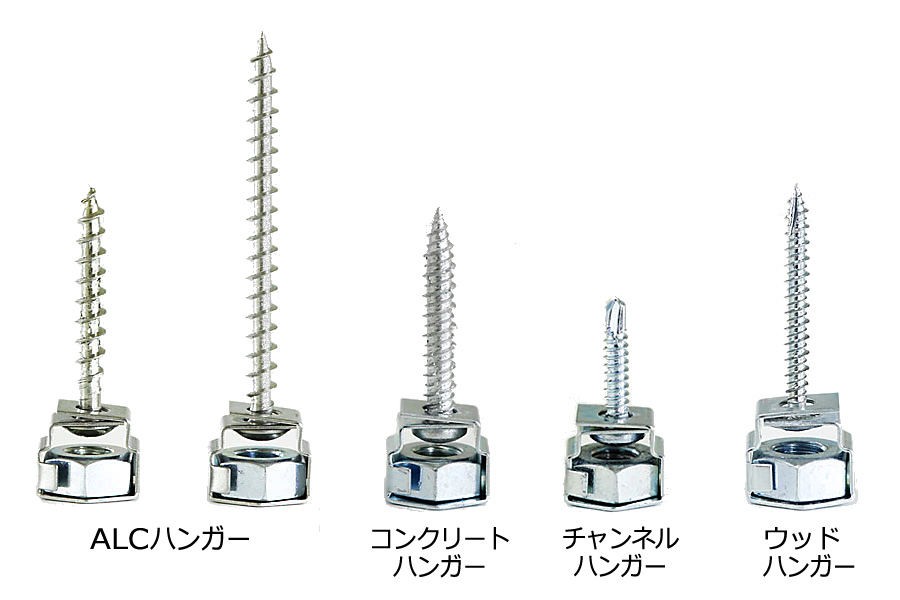

ナット付きハンガー(ALCアンカー) 施工例ナット付きハンガー(コンクリートハンガー) 施工例ナット付きハンガー(チャンネルハンガー) 施工例ナット付きハンガー(ウッドハンガー) 施工例

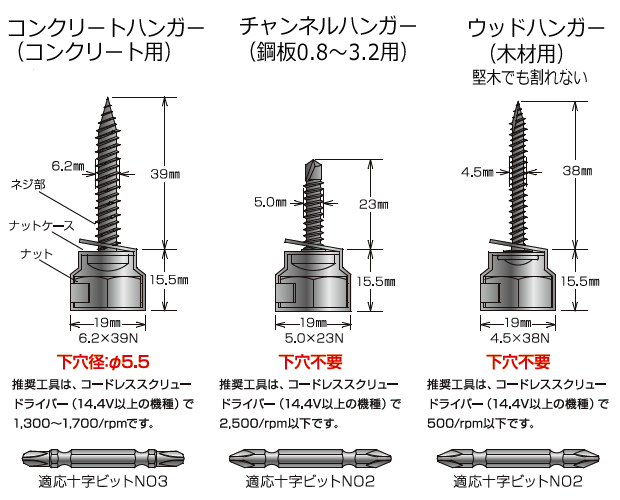

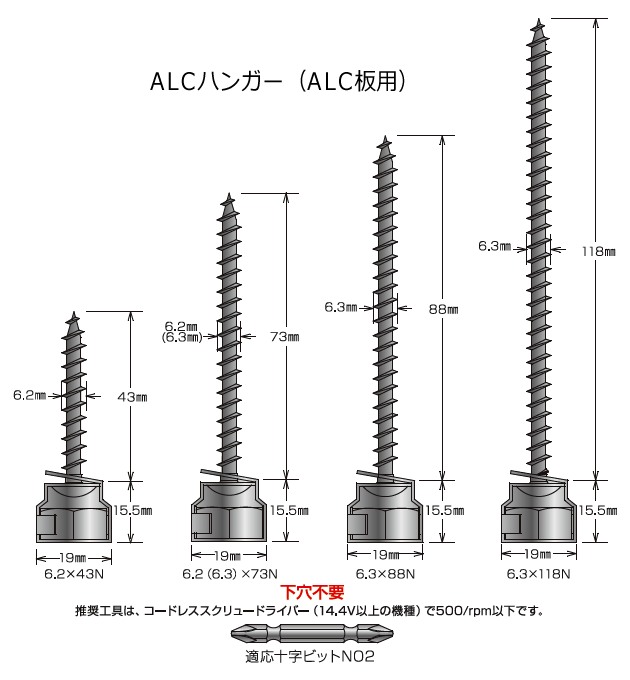

サイズ表

ナット付きハンガー サイズ表 ナット付きハンガー サイズ表

仕様表

※ナットケースにW3/8-16(3分)のナットが組み込まれています。

品 番 ネジ部
材質
ナットケース
材質
ナット
材質
入 数 商品コード
JANコード
ALCハンガー6.2×43N
ステンめっき
鉄ステンめっき 鉄ステンめっき 鉄三価ホワイト 400
(100個×4)
000059
4582537315599
ALCハンガー6.2×73N
ステンめっき
鉄ステンめっき 鉄ステンめっき 鉄三価ホワイト 400
(100個×4)
000061
4582537315612
ALCハンガー6.3×88N
ステンめっき
鉄ステンめっき 鉄ステンめっき 鉄三価ホワイト 200
(50個×4)
000065
4582537315636
ALCハンガー6.3×118N
ステンめっき
鉄ステンめっき 鉄ステンめっき 鉄三価ホワイト 200
(50個×4)
000067
4582537315650
コンクリートハンガー6.2×39N 鉄シルバーコーティング 鉄三価ホワイト 鉄三価ホワイト 400
(100個×4)
000070
4560270420381
チャンネルハンガー5.0×23N 鉄三価ホワイト 鉄三価ホワイト 鉄三価ホワイト 600
(150個×4)
000072
4560270420404
ウッドハンガー4.5×38N 鉄三価ホワイト 鉄三価ホワイト 鉄三価ホワイト 500
(125個×4)
000076
4560270420428

引張強度表

品 番 最大引張強度 N (Kgf) t=下地厚(㎜)
ALCハンガー6.2×43N ステンめっき ALCパネル(ALC板) 100mm厚
圧縮強度 3.92N/mm2 (40kgf/cm2)
ねじ込み深さ 43mm
1,357N (138Kgf)
ALCハンガー6.2×73N ステンめっき ALCパネル(ALC板) 100mm厚
圧縮強度 3.92N/mm2 (40kgf/cm2)
ねじ込み深さ 73mm
2,157N (220kgf)
ALCハンガー6.3×88N ステンめっき ALCパネル(ALC板) 100mm厚
圧縮強度 3.92N/mm2 (40kgf/cm2)
ねじ込み深さ 88mm
2,685N (273kgf)
ALCハンガー6.3×118N ステンめっき ALCパネル(ALC板) 100mm厚
圧縮強度 3.92N/mm2 (40kgf/cm2)
ねじ込み深さ 118mm
3,100N (316kgf)
コンクリートハンガー6.2×39N コンクリート 120×150×600
圧縮強度 20N/mm2 (200kgf/cm2)
下穴径×ねじ込み深さ 5.5mm×39mm
3,923N (400kgf)
チャンネルハンガー5.0×23N 一般構造用軽量形鋼リップ溝形鋼
100×50×20 1.6t
3,825N (390kgf)
一般構造用軽量形鋼リップ溝形鋼
60×30×10 2.3t
3,923N (400kgf)
一般構造用軽量形鋼リップ溝形鋼
100×50×20 3.2t
3,923N (400kgf)
ウッドハンガー4.5×38N 針葉樹(松) 105×105
ねじ込み深さ 38mm
2.452N (250kgf)

※ALC板用はALC板の劣化の具合により、引張強度低下または使用できない場合があります。

※ALCハンガーは合板等木質材等にも使用可能で、概ね1.5倍の引張強度が得られます。

・安全率は最大引張強度を基に4.0を目安にして下さい。(施工状態で最大引張強度には差が生じますので十分配慮して下さい。)

・各々のネジは締め過ぎると、著しく引張強度は低下またはトラブルの原因となります。

特別付属ビット適応側及び適応ビットを必ず使用して下さい。

・木下地の場合木質、部位、樹齢、水分含有率、ねじ込み深さにより強度が異なりますので配慮して使用して下さい。

・締結下地に対し直角にねじ込み、曲げ方向の荷重が掛からない状態で接続して下さい。

・推奨工具を使用せず下穴を別工具で穴あけ加工しての締結では、記載の最大引張強度は得られません。

・製品は改良の為、予告なく変更することがありますのでご了承下さい。
