【カベッコキュー(カベッコQ!)】

カベッコ® Q(キュー)[販売中止]

ワンステップ(一工程)で取り付けできる中軽量物用のボードアンカー
ワイヤーなどが吊ることが出来るステンレス製(SUS304)の吊り具付きあり

「カベッコキュー(カベッコQ!) 」販売中止のお知らせ

長い間ご愛用いただきました「カベッコキュー(カベッコQ!) 」の製造を中止し、在庫限りで販売終了となりました。

ご使用頂いておりますお得意様にはご不便をおかけし、誠に申し訳なく存じますが、事情ご賢察の上ご了承賜りますようお願い申し上げます。

現在、新しい中空ボード用アンカーを鋭意準備中です。新開発の「中空ボードアンカー」が出来次第、発表いたします。

2019年4月1日
イイファス株式会社

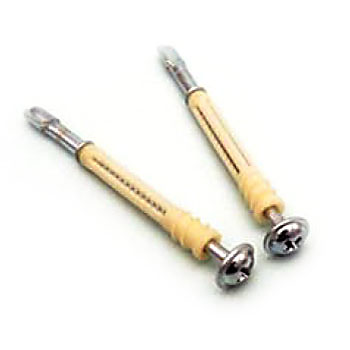

カベッコQ
カベッコQ

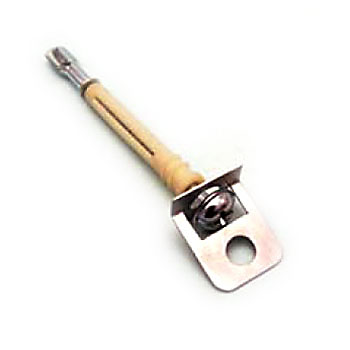

カベッコQ(ワイヤー吊り具付)
カベッコQ (ワイヤー吊り具付)

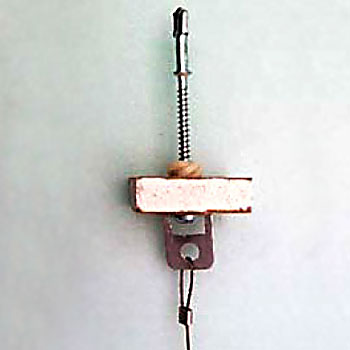

カベッコQ 天井吊り 施工例
天井吊り 施工例

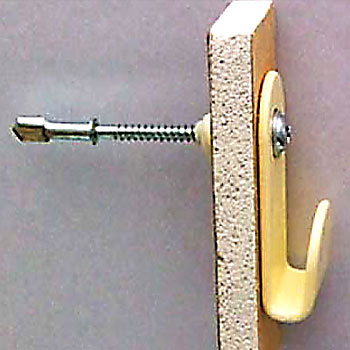

カベッコQ 壁面 施工例
壁面 施工例

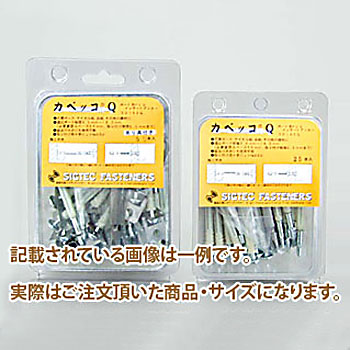

カベッコQ 製品パッケージ
製品パッケージ

用途

  • 壁、ボード、中空ボードへの物・器材などの取り付けに。
  • 石膏ボード、合板、べニア板、ケイカル板、硬質石膏ボードへの取り付けに最適。
  • 通信工事、断熱工事、配管工事、空調工事、電気工事に。
  • 照明器具、室内装飾、鏡、棚、ハンガー、手すり、案内板、掲示板、分電盤などの取り付けに。
  • 吊り具付きはワイヤーロープ、ワイヤーなどを吊る事が出来ます。

特長

  • 簡単に中空壁へ器材などを取り付けできる。
  • 天井、中空壁にワイヤー、ワイヤーロープなどを吊る事ができる。(フックとしても利用可)
  • ワンステップ(一発)で取り付け完了する。
  • 取り付け器物を付けたまま(設置したまま)で施工できる。
  • ドリル先を有し(セルフドリリング)、素早い穴あけ(下穴不要)。
  • あらゆるボード、建材に取り付けできる。
  • 安定した取り付け保持力を発揮する。
  • 優れた強度 (例 硬質石膏ボード9.5mm(12.5mm)へ取り付けた場合、最大引っ張り強度で85Kgfを発揮)。
  • 普通のドライバー1本で取り付け(特殊工具は不要)。

施工方法

壁面
カベッコQ(キュー) 施工方法

ボード(母材)へねじ込む

カベッコQ(キュー) 施工方法

ねじ込み完了後にワイヤー吊り具を垂直にして完了

天井吊り
カベッコQ(キュー) 施工方法

取り付け物と一緒にボード(母材)へねじ込む

カベッコQ(キュー) 施工方法

完了

仕様表

適合壁厚 9.5㎜~16.0㎜
壁裏(裏面)必要寸法 55㎜以上
取り付け物の穴寸法 最低6.5㎜
取り付け物最大板厚 6.5㎜

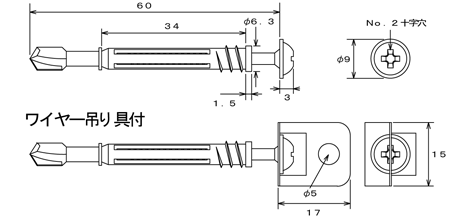

カベッコQ サイズ表

コード 品 名 ケース入数
713040 カベッコQ SD160Q 50pcs 50本×80
713042 カベッコQ SD160Q 25pcs 25本×80
713045 カベッコQ SD160Q 50pcs ワイヤー吊り具付 50セット×80
713047 カベッコQ SD160Q 25pcs ワイヤー吊り具付 25セット×80
※パック毎に取り付け用ビット(両頭十字No.2 6.3X65mm)1本入り

引張強度表

試験材 石膏ボード9.5mm 石膏ボード12.5mm 硬質石膏ボード9.5mm 硬質石膏ボード12.5mm
最大引張強度 343N(35kgf) 471N(48kgf) 834N(85kgf) 834N(85kgf)
試験材 ベニヤ板(合板)12mm ケイカル板6mm2枚貼 ケイカル板8mm2枚貼
最大引張強度 593N(55kgf) 834N(85kgf) 834N(85kgf)
※最大引張強度は本体のみの試験数値となります。
※施工条件及び施工状況により最大強度にバラツキが生じますので安全率を充分に考慮してご使用下さい。

製品カタログ

カベッコ®Q(キュー) 製品カタログ
カベッコ

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

カベッコ®Q(キュー)
承認図(標準仕様書)
カベッコ Q(キュー)
