【カベアンカー】

カベアンカー[販売中止]

石膏ボード等の万能壁用アンカー

「カベアンカー」販売中止のお知らせ

長い間ご愛用いただきました「カベアンカー」の製造を中止し、在庫限りで販売終了となりました。

ご使用頂いておりますお得意様にはご不便をおかけし、誠に申し訳なく存じますが、事情ご賢察の上ご了承賜りますようお願い申し上げます。

現在、新しい中空ボード用アンカーを鋭意準備中です。新開発の「中空ボードアンカー」が出来次第、発表いたします。

2019年1月24日
イイファス株式会社

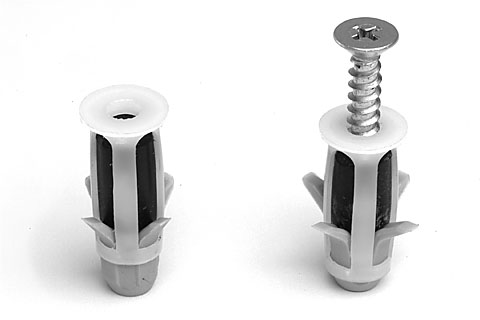

カベアンカー
カベアンカー
カベアンカー

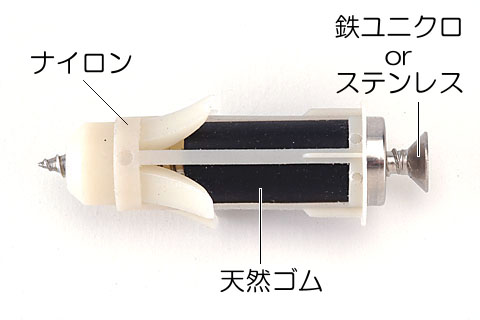

特長

  • 締結物の下穴に差し込むだけでアンカーは固定され脱落しない。
  • 被締結物取り付け用ネジの締め付け時、ゴムのブッシュが機能して共回りしない。
  • ゴムのブッシュと係止片の二重の働きで類の無い引張及び剪断強度の締結が出来る。
  • ゴムのブッシュが圧縮され下穴とネジの隙間が無く、衝撃に耐え弛まない。
  • 水密、気密性を有しバスルーム等に最適である。

施工方法

カベッコ 施工方法

下穴にカベアンカーをさし込む

カベッコ 施工方法

壁面で押し込む

カベッコ 施工方法

取り付け物をセットし、ビスをねじ込む

カベッコ 施工方法

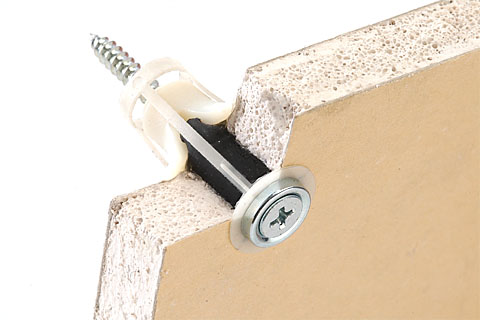

取り付け完了

  • カベアンカー用の下穴加工には【石膏ボード用ドリルビット】をご利用ください 石膏ボード用ドリルビット
    • 石膏ボード 直径13.00mmの下穴あけ
    • 六角軸の6.35シャンクで、電気ドリルで使用可能

用途

カベアンカー用途 手摺り、タオルハンガー、カーテンレール、鏡、額縁、時計、室内装飾、配管工事、通信工事、空調工事、電気工事 等。

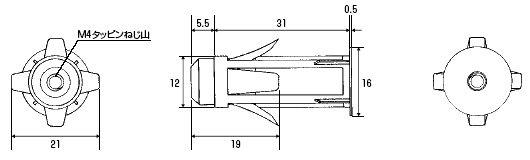

カベアンカー寸法図

カベアンカー寸法図

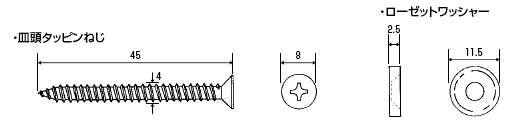

付属品寸法図

付属品寸法図 ・石膏ボード用ドリルビット 12.5×55
石膏ボード用ドリルビット
石膏ボード用ドリルビット寸法図

※パック毎に【石膏ボード用ドリルビット】1本付き
コード 品 番 ケース入数
714010 K-1パック W-4×45 スチールSET 25PCS 25セット×5×4
714050 K-2パック W-4×45 スチールSET 10PCS 10セット×10×8
鉄(ユニクロメッキ)製・皿頭タッピンねじ 4×45、ローゼットワッシャープレス M4付
コード 品 番 ケース入数
714020 K-1パック W-4×45 ステンレスSET 25PCS 25セット×5×4
714060 K-2パック W-4×45 ステンレスSET 10PCS 10セット×10×8
ステンレス製・皿頭タッピンねじ 4×45、ローゼットワッシャープレス M4付

※付属以外のタッピングねじの長さを使用する場合、取り付け物・厚み+40㎜以上のビスを使用して下さい。
※用途に合わせた厚物用は受注生産可能。

仕様表

母材 石膏ボード9.5㎜ 石膏ボード12.5㎜
最大引張強度 N (kgf) 539(55) 735(75) 1569(160) 785(80)
適用板厚 3mm ~ 13mm
下穴径 12.5mm ~ 13mm

製品カタログ

カベアンカー
製品カタログ
カベアンカー
カベアンカー
引張強度表
カベアンカー

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

カベアンカー
承認図(標準仕様書)
カベアンカー
