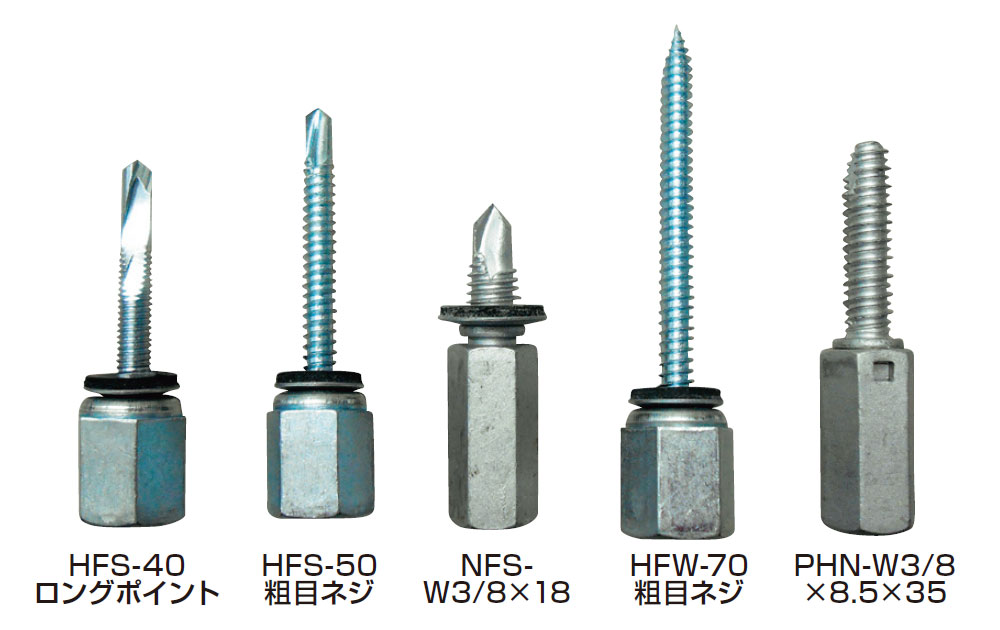

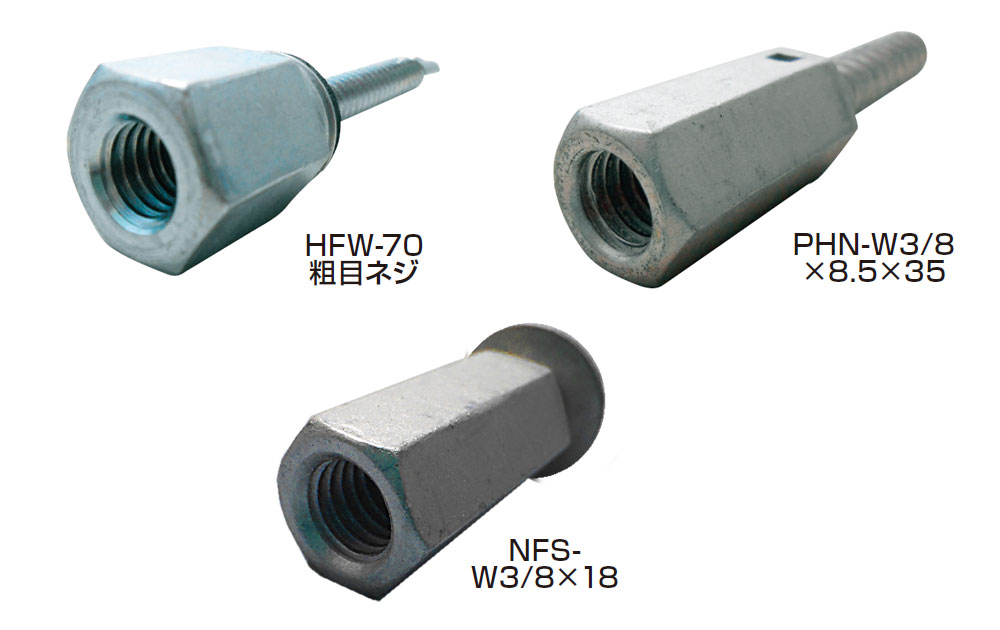

【高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具】

高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具

特許第2764232号 特許第4947584号

吊りボルト支持具 軽天・軽設備
省力化・工期短縮・コスト削減
高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具
高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具

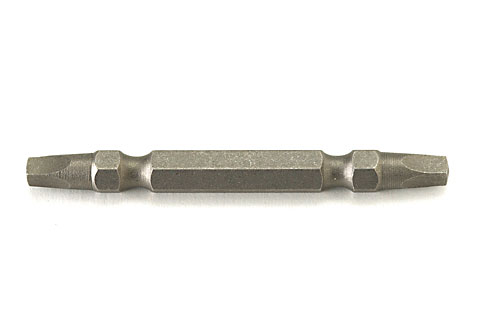

HFS・NHFS・HFW用専用ビット(小箱毎に 四角No.3 付属)
HFS・NHFS・HFW用専用ビット(小箱毎に 四角No.3 付属)

用途・特長

  • 吊りボルト等の持ち出し金具・ボルト控え金具を容易に設置可能
  • さまざまな締結下地に使用可能
  • 使用可能な下地材:H形鋼(H鋼)、リップ溝形鋼・C形鋼・Cチャン(軽量形鋼)、木材、コンクリート
  • 簡単に吊りボルト・ズンギリボルトを取付可能
  • 高ナット(3分・W3/8-16)が組み込まれています。
  • 非常に優れた引張強度

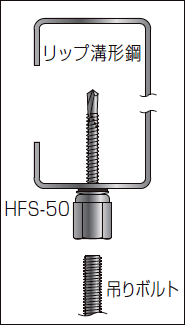

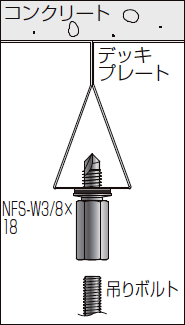

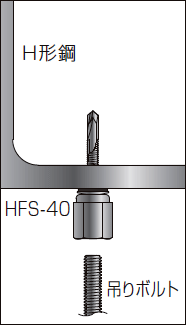

施工例

高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具 施工例(等辺山形鋼)高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具 施工例(等辺山形鋼)高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具 施工例(等辺山形鋼)高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具 施工例(等辺山形鋼)高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具 施工例(等辺山形鋼)

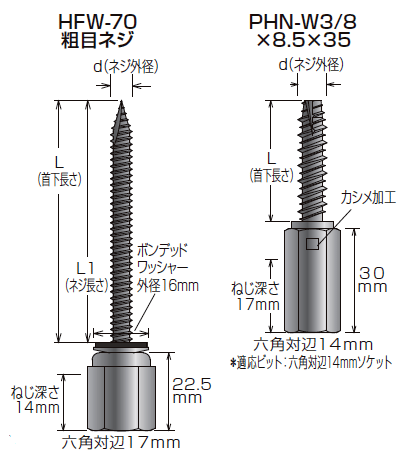

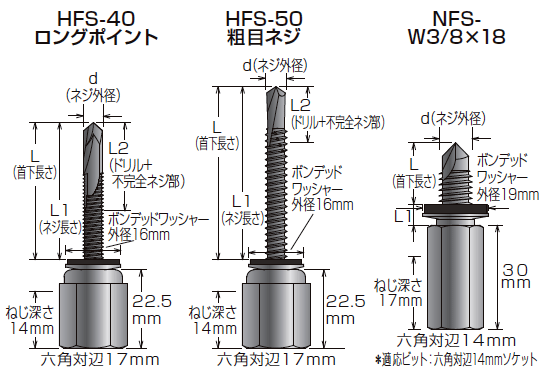

サイズ表

高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具 サイズ表 高ナット付きハンガー 雌ネジW3/8-16 控え金具・持ち出し金具 サイズ表

仕様表

※適応厚=建材厚㎜+下地間の隙間㎜

※L寸法75以上は半ネジ

品 番 適応壁厚
(mm)
適応下地・厚
(mm)
d×L
(mm)
L1
(mm)
L2
(mm)
入 数 商品コード
JANコード
HFS-40ロングポイント - 鉄下地
最大13.0
6.0×40 40 27 400
(50本×8)
000080
4582537312505
NHFS-25 P1.0細目ネジ 9 鉄下地
1.6~3.2
6.0×25 25 16 400
(50本×8)
000081
4582537312529
NHFS-50 P1.0細目ネジ 34 鉄下地
1.6~3.2
6.0×50 50 16 400
(50本×8)
000082
4582537312543
NHFS-75 P1.0細目ネジ 59 鉄下地
1.6~3.2
6.0×75 55 16 400
(50本×8)
000083
4582537312567
NHFS-105 P1.0細目ネジ 89 鉄下地
1.6~3.2
6.0×105 75 16 240
(30本×8)
000084
4582537312581
HFS-25 P1.8粗目ネジ 9 鉄下地
1.6~3.2
6.2×25 25 16 400
(50本×8)
000086
4582537312604
HFS-50 P1.8粗目ネジ 34 鉄下地
1.6~3.2
6.2×50 50 16 400
(50本×8)
000087
4582537312628
HFS-75 P1.8粗目ネジ 59 鉄下地
2.3~4.5
6.2×75 55 16 400
(50本×8)
000088
4582537312642
HFS-105 P1.8粗目ネジ 83 鉄下地
2.3~6.0
6.2×105 75 22 240
(30本×8)
000089
4582537312666
HFS-130 P1.8粗目ネジ 108 鉄下地
3.2~7.5
6.2×130 75 22 240
(30本×8)
000090
4582537312680
HFS-185 P1.8粗目ネジ 163 鉄下地
3.2~7.5
6.2×185 75 22 180
(30本×6)
000091
4582537312703
NFS-W3/8×18 - 鉄下地
0.6~1.6
9.5×18 7 - 500 000093
4582537312710

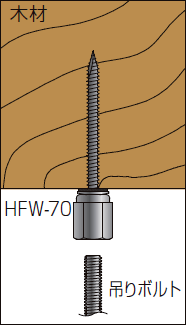

HFW-70 P1.8粗目ネジ 10 木下地
60以上
6.3×70 70 - 300
(50本×6)
000094
4582537312734
HFW-105 P1.8粗目ネジ 45 木下地
60以上
6.3×105 105 - 300
(50本×6)
000095
4582537312758
HFW-145 P1.8粗目ネジ 85 木下地
60以上
6.3×145 145 - 300
(50本×6)
000096
4582537312772
品 番 適応下地・厚
(mm)
d×L
(mm)
下穴径
(mm)
下穴深さ
(mm)
埋め込み深さ
(mm)
入 数 商品コード
JANコード

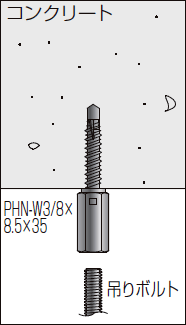

PHN-W3/8×8.5×35 コンクリート下地
60以上
8.5×35 7.0 40 35 500
(50本×10)
000805
4560270425492

表面処理一覧表

コード 商品名 ナット部 ネジ部 ボンデッドワッシャー部
000080 NHFS-40ロング ラスパートシルバー ユニクロメッキ 亜鉛メッキ鋼板+EPDM製
000081 NHFS-25 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000082 NHFS-50 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000083 NHFS-75 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000084 NHFS-105 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000086 HFS-25 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000087 HFS-50 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000088 HFS-75 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000089 HFS-105 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000090 HFS-130 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000091 HFS-185 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000094 HFW-70 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000095 HFW-105 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000096 HFW-145 ラスパートシルバー 三価クロメート 亜鉛メッキ鋼板+EPDM製
000093 NFS-W3/8×18 ラスパートシルバー ラスパート(クロムフリー) 亜鉛メッキ鋼板+EPDM製
000805 PHN-W3/8×8.5×35 ラスパートシルバー ラスパート(クロムフリー) -

引張強度表

高ナットカーリングカシメ部は最大引張強度19,613N(2,000kgf)

品 番 最大引張強度 N(Kgf) t=下地厚(㎜)
HFS-40ロングポイント 熱間圧延形鋼等辺山形鋼 50×50 6.0t 17,162N(1,750kgf)
熱間圧延形鋼等辺山形鋼 75×75 12.0t 19,613N(2,000kgf)
NHFS-25、50、75、105 一般構造用軽量形鋼リップ溝形鋼 100×50×20 1.6t 3,100N(316kgf)
一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 7,100N(724kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 9,600N(978kgf)
HFS-25、HFS-50 一般構造用軽量形鋼リップ溝形鋼 100×50×20 1.6t 3,099N(316kgf)
一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 4,992N(509kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 6,188N(631kgf)
HFS-75 一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 4,864N(496kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 5,943N(606kgf)
熱間圧延形鋼等辺山形鋼 40×40 4.5t 14,220N(1,450kgf)
HFS-105 一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 4,374N(446kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 8,424N(859kgf)
熱間圧延形鋼等辺山形鋼 40×40 4.5t 13,818N(1,409kgf)
熱間圧延形鋼等辺山形鋼 50×50 6.0t 18,240N(1,860kgf)
HFS-130 、HFS-185 一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 8,071N(823kgf)
熱間圧延形鋼等辺山形鋼 40×40 4.5t 13,121N(1,338kgf)
熱間圧延形鋼等辺山形鋼 50×50 6.0t 17,475N(1,782kgf)
熱間圧延形鋼等辺山形鋼 75×75 7.5t 19,172N(1,955kgf)
HFW-70 針葉樹 105×105 ねじ込み深さ 50㎜ 6,718N(685kgf)
針葉樹 105×105 ねじ込み深さ 60㎜ 8,041N(820kgf)
針葉樹 105×105 ねじ込み深さ 70㎜ 8,189N(835kgf)
HFW-105 針葉樹 105×105 ねじ込み深さ 60㎜ 7,453N(760kgf)
針葉樹 105×105 ねじ込み深さ 80㎜ 8,140N(830kgf)
針葉樹 105×105 ねじ込み深さ 100㎜ 10,787N(1,100kgf)
HFW-145 針葉樹 105×105 ねじ込み深さ 60㎜ 7,355N(750kgf)
針葉樹 105×105 ねじ込み深さ 80㎜ 8,630N(880kgf)
針葉樹 105×105 ねじ込み深さ 100㎜ 11,278N(1,150kgf)
NFS-W3/8×18 亜鉛めっき鋼板 0.6t 1,961N(200kgf)
亜鉛めっき鋼板 0.8t 2,746N(280kgf)
亜鉛めっき鋼板 1.2t 3,236N(330kgf)
亜鉛めっき鋼板 1.6t 5,688N(580kgf)
PHN-W3/8×8.5×35 下穴径:7㎜ ねじ込み深さ:35㎜ 12,817N(1,307kgf)
試験体はJIS A 5308に準拠したレディーミクストコンクリート 普通コンク リート 150×150×600 コンクリート圧縮強度 37.2N/mm2(379kgf/cm2

※安全率は吊る場合=4.0 壁面施工の場合=2.0を目安にして下さい。

※施工状態の良し悪しで記載した最大引張強度は大きな差が生じますので充分配慮して下さい。

※鋼製下地・木下地用の推奨工具はコードレススクリュードライバー(14.4V以上の機種)で毎分1,300~1,700回転です。

※コンクリート用の推奨工具はコードレススクリュードライバー(18V以上の機種)で毎分500~1,700回転です。(インパクトレンチによる過分な締め付けは最大引張強度の保証はできません。)

コンクリート用の下穴径及び穿孔深さは厳守して下さい。(下穴径は過少、過大では最大引張強度の保証は出来ません。)

※コンクリート用の穿孔に際しては、穴内の切粉除去をして下さい。

※木下地の場合木質、部位、樹齢、水分含有率、ねじ込み深さにより強度が異なりますので配慮して使用して下さい。

※鉄下地が厚い場合で、ネジ立てがスムーズに出来ない場合は、回転を下げてトルク調整して下さい。

付属の専用ビットを必ず使用して下さい。

※締結下地に直角にねじ込み、曲げ方向の荷重が掛からない状態で接続して下さい。

下穴を別工具で穴あけしての使用は最大引張強度の保証はできません。

※製品は改良の為予告なく変更することがありますのでご了承下さい。
