中空壁用アンカー【フリップボルト ジオメット】

フリップボルト ジオメット

ワンサイド締結に最強のフリップボルト
中空・閉鎖箇所用の「ブラインド トグルアンカー」
フリップボルト
水平方向
フリップボルト
垂直方向

※このアニメーションはイメージになります。

※取り付け状態、母材、被締結物により若干異なります。

フリップボルト ジオメット
フリップボルト ジオメット
フリップボルト ジオメット
フリップボルト ジオメット

特長

  • 世界初・業界初
  • ピン(支持軸)はありません。ピンを用いずに係止片(トグル)を保持し、90度反転します。
  • 高い締結力・強度を発揮します。
  • 最小限の下穴径で施工可能です。
  • 優れた表面処理であるジオメット®を採用しました。(高い防錆能力を発揮、完全クロムフリー、水素脆性のおそれ皆無)

用途

  • 片側からの取り付けに利用できます。
  • 例えば、鋼構造物やコンクリート構造物の中空箇所・閉鎖箇所に【フリップボルト ジオメット®】を貫通させて施工する事が可能です。
  • 専用工具不要です。片側からの作業のみで強力なボルトの締結が出来ます。
  • 建築、橋梁、設備など他あらゆる機材・器具の取り付けに最適です。
  • 各種プラント(製造設備、上下水道施設、ゴミ処理施設、熱供給設備、発電所)、造船、運搬設備、配管工事などに最適です。

仕様表

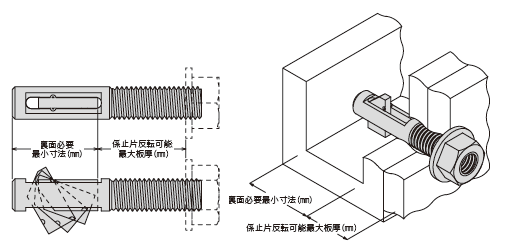

フリップボルト ジオメット サイズ表

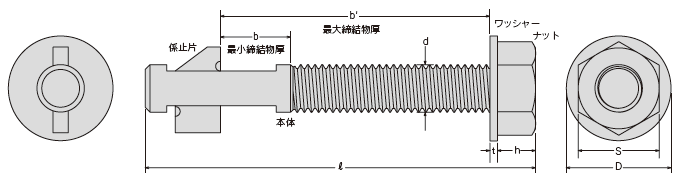

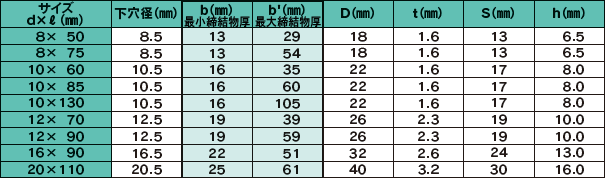

フリップボルト ジオメット サイズ仕様表

フリップボルト引張強度表

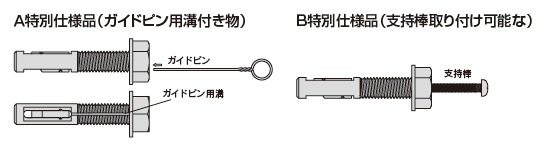

  • 下記の特別仕様品も対応可能です。(受注生産品)フリップボルト ジオメット 受注生産品
  • 取り付け物の厚さや取り付け箇所の寸法等により特別仕様品が必要な場合があります。特別仕様品はご要望、需要により受注生産します。
  • まずは、取り付け状態・条件等及び必要数量を詳しくお知らせください。(→お問合せフォーム

施工資料

フリップボルト ジオメット 施工資料
フリップボルト ジオメット 施工資料

施工手順

上・下方向
フリップボルト 施工方法

被締結物と締結物に下穴をあけ、入れる

フリップボルト 施工方法

ワッシャーの座面を締結物に2~3回押し当てた後

フリップボルト 施工方法

手前に引き込みナットを締め付ける

フリップボルト 施工方法

締結完了

横方向
フリップボルト 施工方法

被締結物と締結物に下穴をあけ、矢印を上に向けて下穴に入れる

フリップボルト 施工方法

ワッシャーの座面が締結物にあたるまで入れる

フリップボルト 施工方法

手前に引き込みナットを締め付ける

フリップボルト 施工方法

締結完了

片側からの施工を可能にする【フリップボルト】は、実際の施工状態により、稀にスムースに締結できない場合がございます。

施工上の問題を避けるために以下の質問事項に回答お願いいたします。



使用上の注意

フリップボルト ジオメット 使用上の注意

製品カタログ

フリップボルト ジオメット
製品カタログ
フリップボルト
フリップボルト
使用上の注意
フリップボルト
フリップボルト ジオメット
引張試験成績書
フリップボルト ジオメット

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

フリップボルト ジオメット
承認図(標準仕様書)
フリップボルト ジオメット
