中空壁用アンカー【フリップボルト ダクロ(ダクロタイズド処理)】

フリップボルト ダクロ(ダクロタイズド処理)

片側取付、強力・鋼構造物用ブラインドアンカー
フリップボルト ダクロ
水平方向
フリップボルト ダクロ
垂直方向

※このアニメーションはイメージになります。

※取り付け状態、母材、被締結物により若干異なります。

フリップボルト ダクロ
フリップボルト ダクロ

特長

  • 業界初の強力・鋼構造物用ブラインドアンカー。
  • トッグル(係止片)を固定するピンはありません!
  • ピン無しのため、非常に強度に優れ、更に下穴も小さい。
  • 標準サイズ、M8~M16各サイズあり 材質:S45C

用途

  • 片側からの取り付けに利用できます。例、手の届かない中空構造の鉄骨などへ、片側からの作業のみで、強力なボルトの締結・取り付けが出来ます。建築、橋梁、設備などの他あらゆる機材・器具・部品の取り付けに。

仕様表

フリップボルト ダクロ サイズ表
フリップボルト ダクロ サイズ仕様表

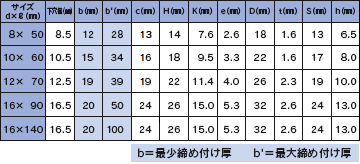

フリップボルト寸法図 フリップボルトサイズ表

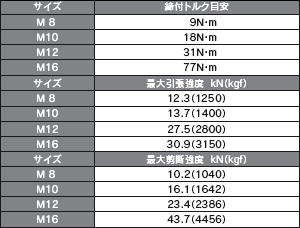

フリップボルト ダクロ サイズ引張強度表フリップボルトサイズ寸法図

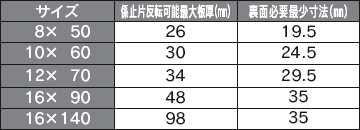

※係止片反転最大板厚寸法は、上左図の様にナット(2山)及びワッシャーを組み込んだ状態での数値です。
※最大引張強度は、金具破断強度です。
※最大剪断強度は、ネジ部(溝穴部は除く)の有効断面積より算出した数値です。

施工手順

上・下方向
フリップボルト 施工方法

被締結物と締結物に下穴をあけ、入れる

フリップボルト 施工方法

ワッシャーの座面を締結物に2~3回押し当てた後

フリップボルト 施工方法

手前に引き込みナットを締め付ける

フリップボルト 施工方法

締結完了

横方向
フリップボルト 施工方法

被締結物と締結物に下穴をあけ、矢印を上に向けて下穴に入れる

フリップボルト 施工方法

ワッシャーの座面が締結物にあたるまで入れる

フリップボルト 施工方法

手前に引き込みナットを締め付ける

フリップボルト 施工方法

締結完了

片側からの施工を可能にする【フリップボルト】は、実際の施工状態により、稀にスムースに締結できない場合がございます。

施工上の問題を避けるために以下の質問事項に回答お願いいたします。



使用上の注意

フリップボルト ジオメット 使用上の注意

製品カタログ

フリップボルト 製品カタログ
フリップボルト
フリップボルト 使用上の注意
フリップボルト

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

フリップボルト ダクロ
承認図(標準仕様書)
フリップボルト ダクロ
