中空壁アンカー【フリップアンカー ステンめっき】

フリップアンカー ステンめっき

中空壁用アンカー 強力固定タイプ
フリップアンカー ステンめっき

特長

  • 業界初の“ステンめっき”付き。優れた防錆性を有します。フリップアンカー本体には、通常のステンレスに劣らない“ステンめっき”を施しております。塩水噴霧試験2000時間。三価クロメートめっきに比べ耐食性は10倍。
  • あらゆるボード、壁、パネルに使用可能。木材・コンクリート・ステン材等全ての締結母材(ボード)に対応できます。
  • 浴室などの手すり取付け用に最適。困難な点検ハシゴ、空調設備なども片側から施工出来ます。

[ステンめっき]とは

自動車関連では25年前より実績のある合金めっき方法です。

耐食性、耐熱性に優れるため車両のエンジンルーム内など高温雰囲気(180℃)で使用する部品で既に利用されています。

❶ 耐熱性に優れるため車両のエンジンルーム内など高温雰囲気(180℃)で使用する部品に最適です。

❷ 白錆発生まで300時間以上、赤錆発生まで2000時間以上という抜群の耐食性を示します。

❸ 無水素脆性のめっきが可能でベーキング処理が不要です。

❹ 皮膜硬度が高く、折り曲げ、締め付け、二次加工などの外的衝撃に強く、耐損傷性、耐摩耗性に優れています。

❺ 電流効率がほぼ100%で、しかも3~5umの薄いめっき厚でも十分な性能を発揮するため、生産性が向上します。

❻ 高耐食性コーティング剤・ZECコートあるいはブラックコート等と組み合わせることにより独特の外観と高度な耐食性が発現します。

❼ 半田付け性にも優れている。

❽ 塗装の密着性も良い。

❾ 耐候性にも非常に優れている。

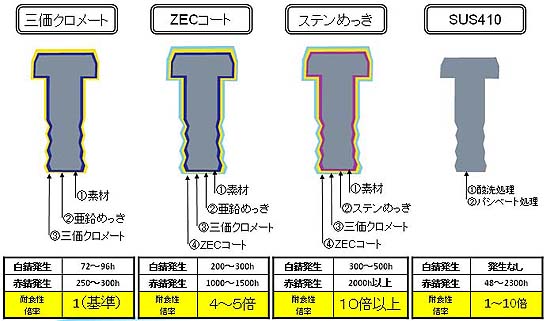

▼耐食性比較

ステンめっき

製品案内ビデオ

2分11秒、音声つき

施工例

フリップアンカー 施工方法

母材の下穴にさし込む

フリップアンカー 施工方法

フリップアンカーが自動的に90°反転した状態でブッシュを下穴に組込む

フリップアンカー 施工方法

ボルトを強く引き込み、更にボルトを必要量ねじ込む

フリップアンカー 施工方法

被締結物を取付け施工完了

機能

  • 取り付け簡単
    フリップアンカーが自動的に90度反転することにより、片側からの作業で取付完了。
  • ボード厚(板厚)に制限なし
    使用するボルト(寸切りボルト)の長さを変えることで、ボードの厚さに対応することができます。
  • 組み合わせは自由・多種多様
    ボルトの長さは及び頭の種類は六角・サラ・ナベ頭など必要に応じて変更可能です。

サイズ表

フリップアンカー サイズ表
注釈:ステンめっきはM6,M8,M10のみ、2015年8月17日時点

仕様表

品 番
最大引張強度(kgf)
最小締付壁厚
最大締付壁厚
M6 W1/4
400
8m/m
フリーサイズ
M8 W5/16
450
10m/m
フリーサイズ
M10 W3/8
500
12m/m
フリーサイズ
FA-NSP(フリップアンカーステンめっき本体とプラスチック製ブッシュのセット品)
品 名
入 数
セット内容
締付壁厚+
被締結物厚(mm)
下穴径(mm)
ネジ径
使用ボルト
FA-M6NSP ステンめっき 50個×5×4 フリップアンカー・ブッシュ 8~フリーサイズ 12.5 M6
壁厚+被締結物+35mm以上
FA-M8NSP ステンめっき 40個×5×4 フリップアンカー・ブッシュ 10~フリーサイズ 14.5 M8
壁厚+被締結物+35mm以上
FA-M10NSP ステンめっき 30個×5×4 フリップアンカー・ブッシュ 12~フリーサイズ 16.5 M10
壁厚+被締結物+35mm以上
※フリップアンカー用鉄用ドリル(シャンク10mm)
フリップアンカー用鉄用ドリル
品 名
入 数
ノスドリル ロング 12.5mm×100mm×145mm 1本
ノスドリル ロング 14.5mm×100mm×160mm 1本
ノスドリル ロング 16.5mm×100mm×160mm 1本
※セット品・ボルト付きや高ナット付きをご希望の場合、お問合せください。(サイズ、数量及び希望納期もお知らせください)

製品カタログ

フリップアンカー
製品カタログ
フリップアンカー
フリップアンカー
引張試験成績書
フリップアンカー

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

フリップアンカー
FA-Bタイプ

承認図(標準仕様書)
フリップアンカー FA-Bタイプ
フリップアンカー
FA-Nタイプ

承認図(標準仕様書)
フリップアンカー FA-Nタイプ
