ボードアンカー【フリップアンカージョイントタイプ】

フリップアンカー ジョイントタイプ

中空壁用アンカー 強力固定タイプ
W1/2-12ボルト控え金具

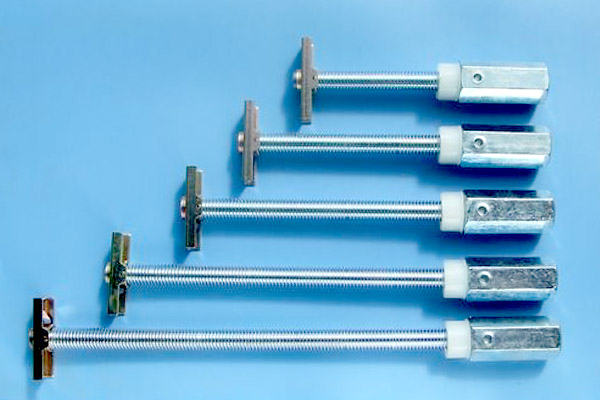

フリップアンカー ジョイントタイプ

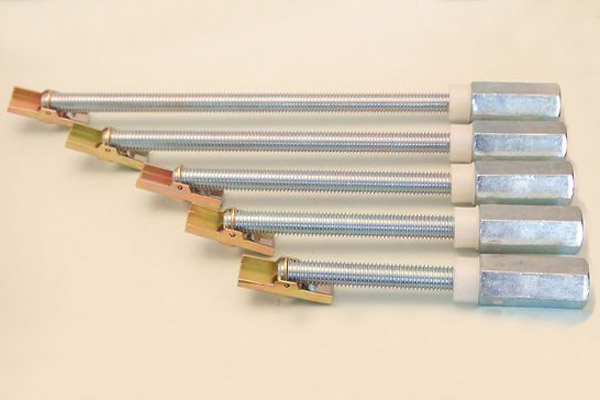

フリップアンカー ジョイントタイプ

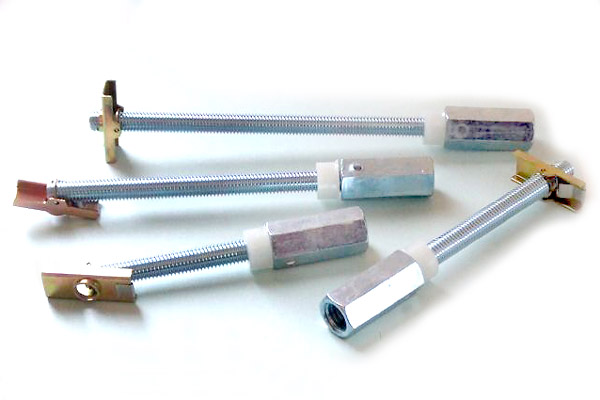

フリップアンカー ジョイントタイプ

施工方法

フリップアンカー 施工方法

下穴にさし込む

フリップアンカー 施工方法

フリップアンカーが自動的に90°反転した状態でブッシュを下穴に組込む

フリップアンカー 施工方法

ボルトを強く引き込んだ後、ねじ込む

フリップアンカー 施工方法

施工完了

特長

  • 中空壁やパネルなど、木材・コンクリート・鉄材等のあらゆる締結母材(ボード)に、W1/2-12(4分)のボルトを簡単に取付できます。
  • W1/2-12(4分)のナットが付いており、壁つなぎ等のW1/2-12(4分)の雄ねじ製品を取付できます。
  • 下穴に差し込むと、フリップアンカーが90度自動反転します。
  • 全ての作業が片側から出来ます。
  • 組み合わせるボルトの長さを変えることで、あらゆるボード厚(板厚)に対応します。
  • 取付可能な壁厚に制限はありません。なお、標準品では50mm、75mm、100mm、135mm、170mmのボルト(適応板厚)で用意しています。
  • 必要に応じて、ご希望のボルトの長さにも対応可能です。

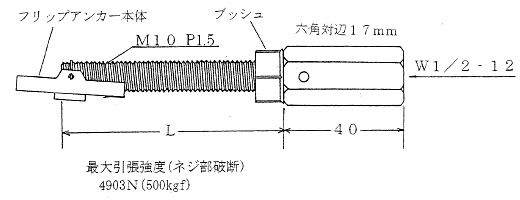

寸法図

フリップアンカー ジョイントタイプ 寸法図

仕様表

商品コード 品 名 適応厚
mm
ネジ部
mm
下穴径
mm
ナット部 入り数
713460 FA-10x50 セット 12~50 75 16.5 W1/2 30個
713460S FA-10x50 バラ 12~50 75 16.5 W1/2 1個
713462 FA-10x75 セット 12~75 100 16.5 W1/2 25個
713462S FA-10x75 バラ 12~75 100 16.5 W1/2 1個
713464 FA-10x100 セット 12~100 125 16.5 W1/2 20個
713464S FA-10x100 バラ 12~100 125 16.5 W1/2 1個
713466 FA-10x135 セット 12~135 160 16.5 W1/2 20個
713466S FA-10x135 バラ 12~135 160 16.5 W1/2 1個
713468 FA-10x170 セット 12~170 195 16.5 W1/2 15個
713468S FA-10x170 バラ 12~170 195 16.5 W1/2 1個
品番 最大引張強度(kgf) 最小締付壁厚 最大締付壁厚
M10 W3/8 500 12mm フリーサイズ

引張試験成績書

フリップアンカー
引張試験成績書
フリップアンカー
