デッキプレート用ハンガー【ドリルインサート 断熱タイプ】

ドリルインサート 断熱タイプ
特許第2809584号 USA特許NO.5,649,798

デッキプレート用ハンガー W3/8-16吊りボルト セルフドリル
ドリルインサート 断熱タイプ

特長

  • ドリルインサート断熱タイプは専用ビットにて、断熱材の上から取り付け後、付属のキャップを挿し込むだけで断熱インサートとして機能します。
  • 断熱工法の専用インサートが不要です。
  • 優れた締結力で施工後の倒れ、抜け等のトラブルが皆無です。
  • 穴明け、ネジ立てを同時に行い、従来工法に比べ大幅なコストダウンが可能です。
  • シールワッシャーが完全密着し、コンクリートの漏れが無く、養生が不要です。また、完全密着しますので振動にも耐えます。
  • 専用工具不要。推奨施工工具は500W以下で毎分1700rpm以下相当の電気スクリュードライバー(例、日立工機製W8V)または18Vコードレスドライバードリル(例、日立工機製WM18DBL)。


軽天・軽設備用、剥離防止用、耐火被覆工法、断熱材敷込工法
先付工法デッキプレート用ドリル付きインサート(W3/8-16)
専用工具不要・10倍以上のスピード工法・トータルコスト大幅削減

施工例

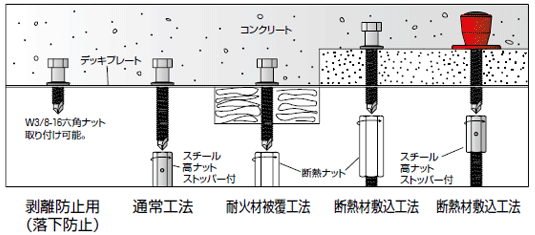

ドリルインサート 断熱タイプ施工例

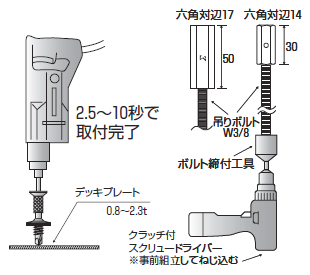

ドリルインサート 断熱タイプ施工方法

▼ストッパー付き高ナット
ストッパー付き高ナット

仕様表

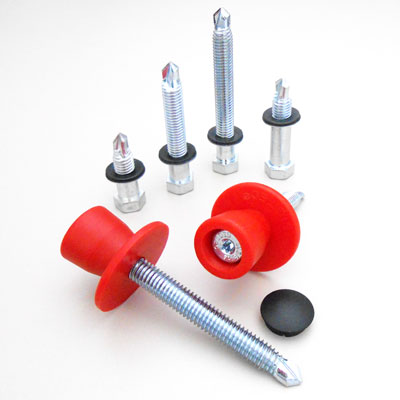

ドリルインサート 断熱タイプ

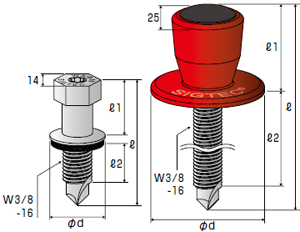

品 番 Φd×ℓ×ℓ1×ℓ2
(mm)
耐火/断熱材厚
(mm)
入 数
2000 19×45×19×10 - 800
2030 19×75×19×40 30 450
2050 19×95×19×60 50 300
2030断熱タイプ 40×84×31×40 30 450
2050断熱タイプ 40×93×31×55 50 300
品 名 入 数
トルクスビット TW-30X65W 10
トルクスビット T-30X50 10
ドリルインサート トルクスビット
トルクスビット TW-30X65W(上) T-30X50 (下)

引張強度表

デッキプレート板厚(mm) 最大引張強度
0.8 1,667N(170kgf)
1.2 2,354N(240kgf)
1.6 3,923N(400kgf)

※最大引張強度はコンクリート打設前の各板厚に対する数値です。

※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

製品カタログ

ドリルインサート 断熱タイプ
製品カタログ
ドリルインサート 断熱タイプ
ドリルインサート 断熱タイプ
引張強度表
ドリルインサート 断熱タイプ

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

ドリルインサート 断熱タイプ
承認図(標準仕様書)
