デッキプレートのインサート下穴加工用【サークルカッター】

サークルカッター

デッキプレートのインサート下穴加工用

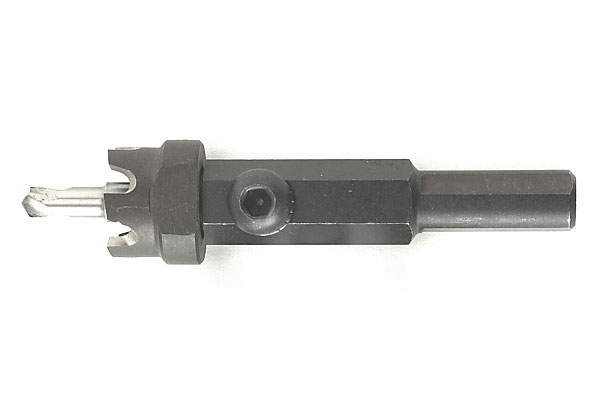

サークルカッター
サークルカッター

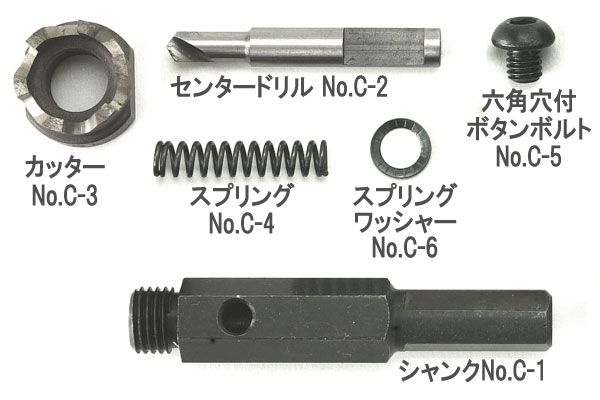

サークルカッター各部品
サークルカッター各部品
サークルカッター製品パッケージ
サークルカッター製品パッケージ

特長

  • プレート専用に開発した切り刃による高い切削性。
  • センター振れ防止機構と、外径切削を先行させる切刃より、バリの出ない真円切削。
  • 切抜きプレートを自動排出します。
  • 切削貫通時、ボディーのストッパーで突き抜けを防止します。
  • 切削推力により、センタードリルのスプリングが緩衝し、切刃の破損を防止します。
  • 推力 約35kg(強く押す)で0.8mmのデッキプレートに約2秒で穴あけ完了です。
  • 鋼製床型枠(デッキプレート)下穴加工専用

サークルカッター仕様表

品 番
入 数
CD-12
10
CD-13
10
CD-14.5
10
CD-15
10
CD-15.5
10
CD-16
10
CD-17.5
10
CD-18
10
CD-20
10
CD-21
10
CD-22
10

各部品仕様表

品 名
入 数
ロングワッシャー 450m/m
1
シャンク  No.C-1
1
スプリング No.C-4
1
ドリル   No.C-2
1
ボルト   No.C-5
1
ワッシャー No.C-6
1
カエバ12
1
カエバ13
1
カエバ14.5
1
カエバ15
1
カエバ16
1
カエバ17.5
1
カエバ18
1
カエバ20
1
カエバ21
1
カエバ22
1
