アシバツナギ チェーン吊りハンガー
コンクリート桁用（天井・側壁）／鋼桁ウェブ用
アイボルトを接合しチェーンを吊ることができます
アイボルトを接合しチェーンを吊ることができます
用途
- 土木工事の道路橋等（コンクリート・鉄製）の点検・補修用です。
- コンクリート下地（天井用・側壁用）および鉄骨・鉄製下地（柱用・梁用）に安全確実に吊りチェーンを取り付け可能。
- 高架橋、橋梁等の点検・改修工事に。
- 工場などの高い天井の改修に。耐震補強工事に。
- 素早く足場吊りチェーンを施工可能。
- 内径約60mmのビッグアイボルト付きです。
- チェーンが吊りやすく大き目なフックなども使用できます。
特長
- 内径約60mmのビックアイボルト付き。
- チェーンが吊りやすく大き目なフックなども使用できます。
施工方法

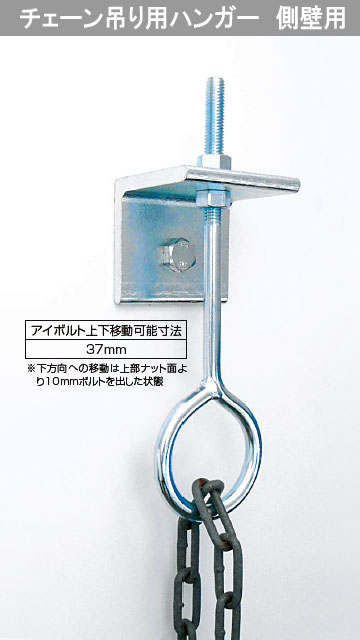

側壁用

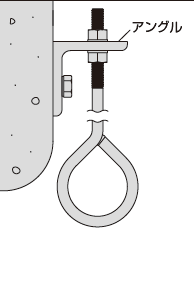

❶
アングルを側壁面のM12（P1.75）かW1/2-12のアンカー、インサートに固定する

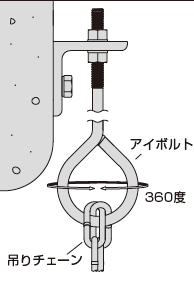

❷
吊りチェーンを取り付ける（アイボルトは360度方向に回転可能）

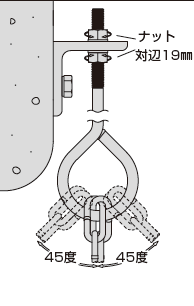

❸
アイボルトの上下を調節、位置決め後にナットを締め付けて固定する（吊りチェーンは45度範囲内の方向が可能）

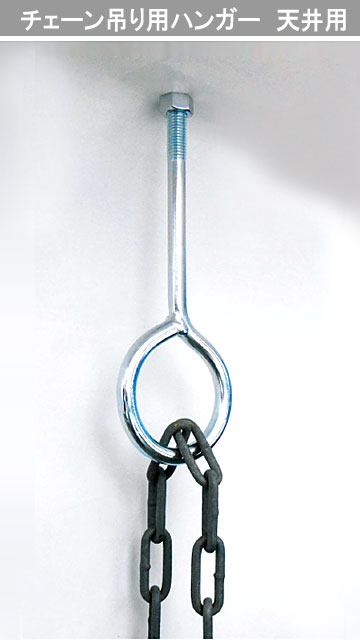

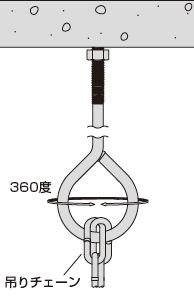

天井用

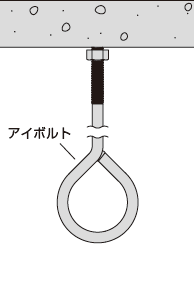

❶
アングルを天井面のM12（P1.75）のアンカー等にねじ込む
❷
吊りチェーンを取り付ける（アイボルトは360度方向に回転可能）

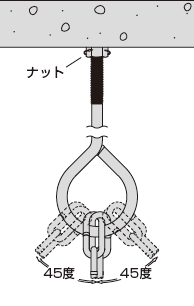

❸
アイボルトの位置決め後にナットを締め付けて固定する（吊りチェーンは45度範囲内の方向が可能）

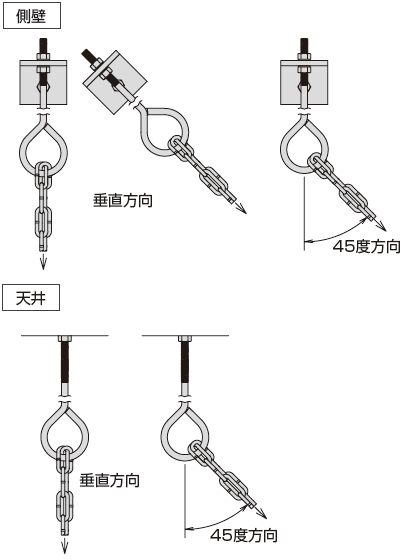

許容荷重
| 垂直方向許容荷重 | 45度方向許容荷重 | |
|---|---|---|
| 鋼製下地（10mm以上）に使用の場合 | 5.6kN (571kgf) | 4.5kN (457kgf) |
| コンクリートあと施工アンカーに使用の場合 | 3.4kN (347kgf) | 2.7kN (278kgf) |
※アイボルト本体 参考値90度横引く1.3kN（133kgf）で12mm変位するが使用後は戻る。
※コンクリートあと施工アンカーはM12を使用の場合です。
サイズ表

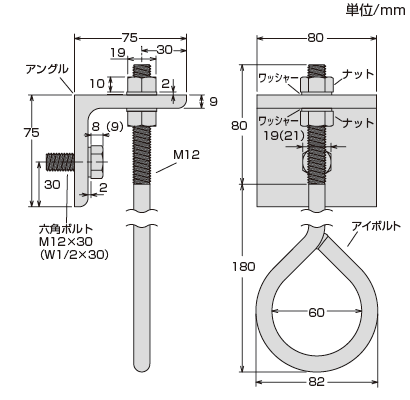

【側壁用】

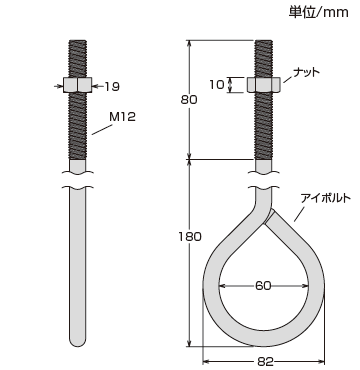

【天井用】
仕様表
【側壁用】
| コード | 品 番 | 内容 |
|---|---|---|
| 711960 | CH-Wセット 75×260 | アングル：1、アイボルト：1、六角ボルト(ミリネジ/ウイットネジ)：1、六角ナット：2、ワッシャー：3 |
| 711963c | CH-WA 75×75×80 | アングル |
| 711964 | CH-EB 12×260 | アイボルト |
| 711965 | CH-BM 12×30 | 六角ボルト（ミリネジ） |
| 711966 | CH-BW 1/2×30 | 六角ボルト（ウイットネジ） |
| 711967 | CH-N 12 | 六角ナット |
| 711968 | CH-W 12 | ワッシャー |
＊通常セット品の六角ボルトはM12×30（ミリネジ）となります。
【天井用】
| コード | 品 番 | 内容 |
|---|---|---|
| 711962c | CH-Cセット 82×260 | アイボルト：1、六角ナット：1 |
| 711964 | CH-EB 12×260 | アイボルト |
| 711967 | CH-N 12 | 六角ナット |
使用上のご注意
- 必ず足場チェーンの許容荷重以内で使用して下さい。
- (社)仮設工業会編の足場工事実務マニュアルのつりだな足場に準じて施工を行って下さい。
- 鋼製下地に使用の場合、ボルトの下穴径は＋0.5として下さい。
- コンクリートあと施工アンカーに使用の場合は、必ず使用するアンカーの許容荷重以内で使用して下さい。
- 本品はチェーン吊り以外の使用をしないで下さい。
- 製品は改良の為予告なく変更することがありますのでご了承下さい。
