【ボルト控え金具】

ボルト控え金具

高ナット付ファスナー
雌ネジ&雄ネジサイズW3/8-16・雌ネジサイズW1/2-12

◎ボルト(W3/8及びW1/2の寸切りボルト・長ねじボルト)を固定・吊ることができる吊りボルト支持具

ボルト控え金具
ボルト控え金具
ボルト控え金具

特長

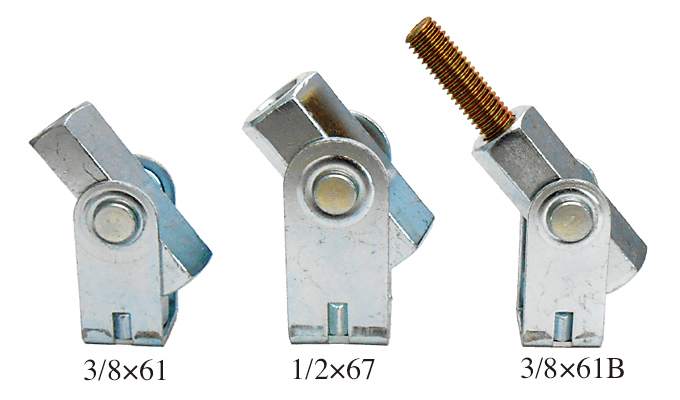

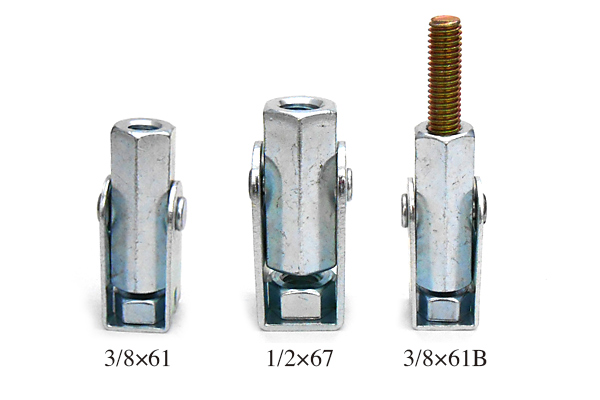

  • W3/8ボルト用、W1/2ボルト用、W3/8×30mmLの雄ネジ付きの三種類を用意しました。

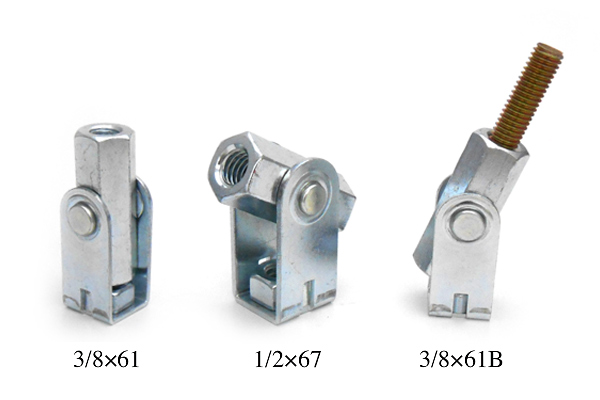

  • ナットを収めているナットケースは180度回転します。
  • 優れた強度、優れた施工性を有した吊りボルト支持具です。
  • 改修工事のみならず新築工事にも使用可能です。

仕様表

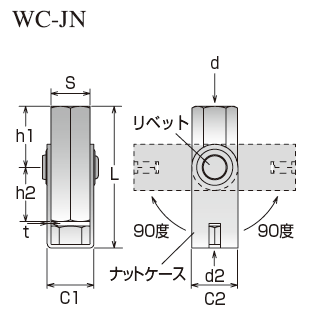

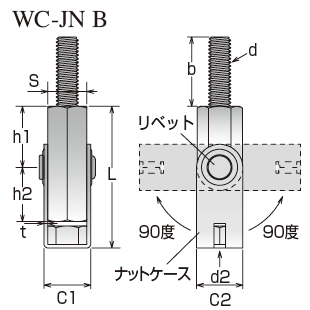

品番 S(㎜) h1(㎜) h2(㎜) L(㎜) C1(㎜) C2(㎜) t(㎜) d(㎜) d2(㎜) b(㎜) 入数
WC-JN 3/8×61 17.0 24.0 26.0 61.0 20.0 20.0 1.6 W3/8-16 W3/8-16 - 40×4
WC-JN 1/2×67 21.0 25.0 25.0 67.0 26.0 25.0 2.3 W1/2-12 W1/2-12 - 25×4
WC-JN 3/8×61B 17.0 24.0 26.0 61.0 20.0 20.0 1.6 W3/8-16 W3/8-16 30.0 35×4

施工例

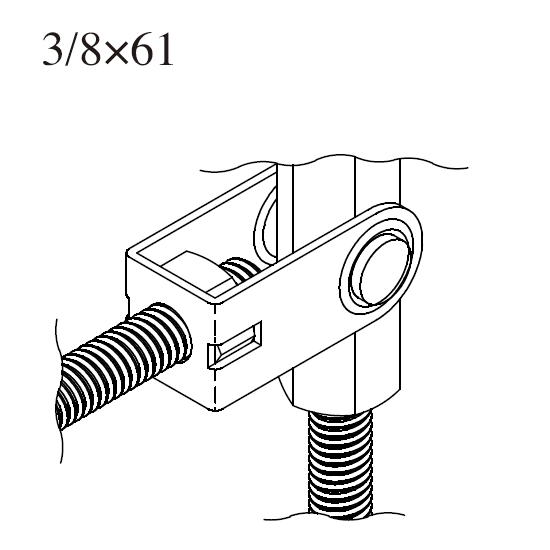

ボルト控え金具 施工例

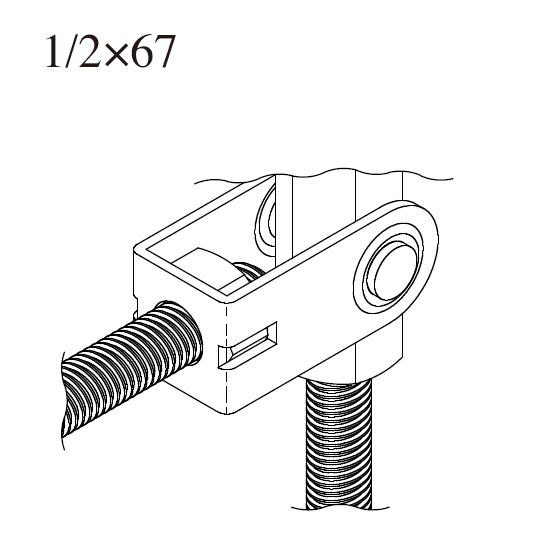

ボルト控え金具 施工例

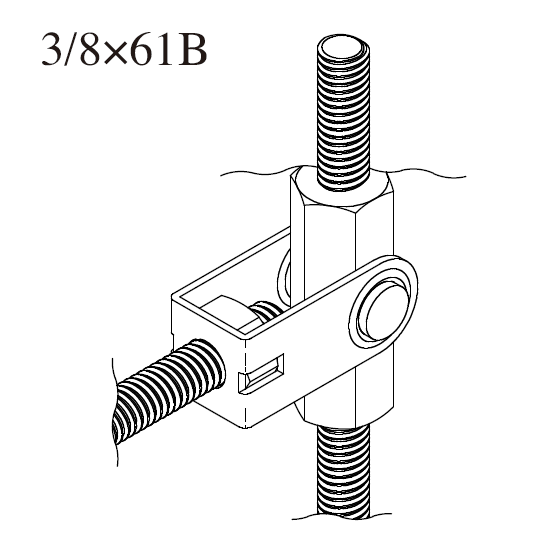

ボルト控え金具 施工例

許容荷重

品番 許容荷重A
(垂直方向)
許容荷重B
(45度方向)
許容荷重C
(90度方向)
WC-JN 3/8×61 3.0kN(306kgf) 3.1kN(316kgf) 2.0kN(204kgf)
WC-JN 1/2×67 4.4kN(438kgf) 4.3kN(449kgf) 4.1kN(418kgf)
WC-JN 3/8×61B 3.0kN(306kgf) 3.1kN(316kgf) 2.0kN(204kgf)

引張強度表

品番 最大引張強度 状態
WC-JN 3/8×61 11.9kN(1,213kgf) 金具破断
WC-JN 1/2×67 16.4kN(1,672kgf) リベット破断
WC-JN 3/8×61B 11.9kN(1,213kgf) 金具破断
  • 最大引張強度は施工状態により差が出ます。
  • 製品は改良の為予告なく変更することがありますのでご了承下さい。

製品カタログ

ボルト控え金具
製品カタログ
ボルト控え金具
ボルト控え金具
引張試験成績書
ボルト控え金具
