壁つなぎ接続金具【アシバツナギ ステンレス ナット可動式】

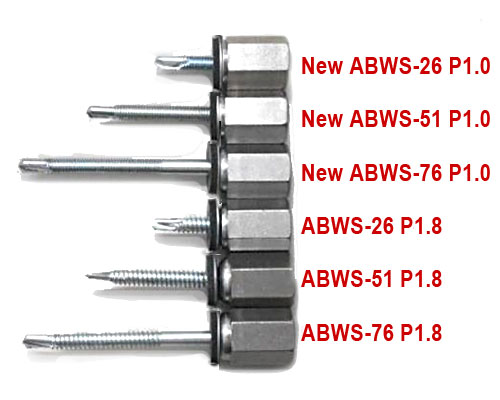

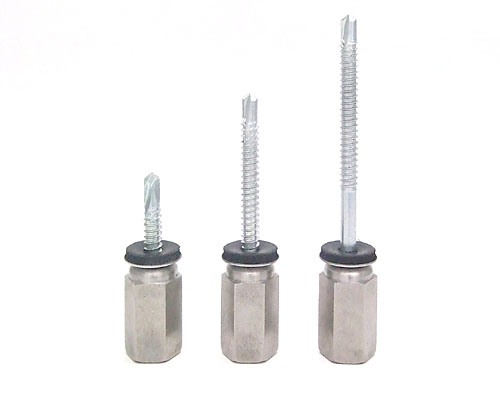

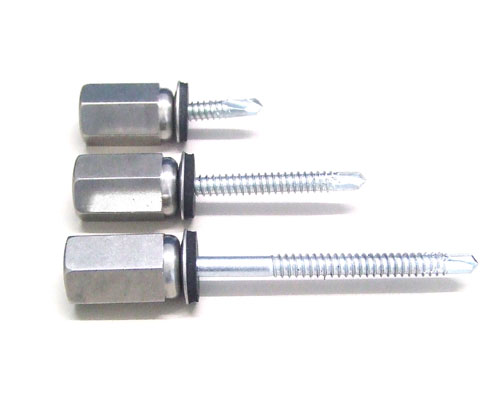

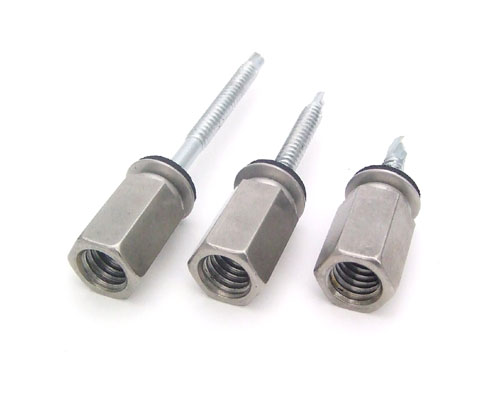

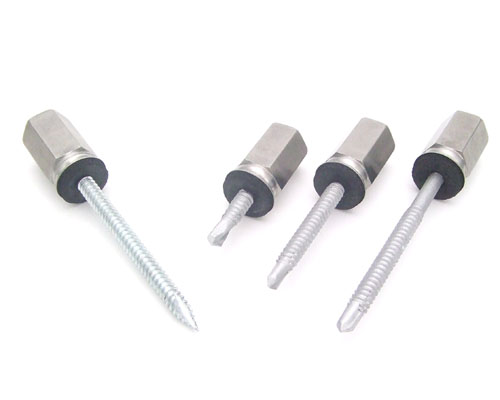

アシバツナギ ステンレス ナット可動式

ステンレス製 4分高ナット(雌ネジW1/2-12)付きファスナー
後付工法用 低階層用 仮設足場(壁つなぎ)接続金具
アシバツナギ ステンレス ナット可動式
アシバツナギ ステンレス ナット可動式
アシバツナギ ステンレス ナット可動式
アシバツナギ ステンレス ナット可動式
アシバツナギ ステンレス ナット可動式
付属専用ビット:四角No.3/十字No.2ダブル×65mm
付属専用ビット:四角No.3/十字No.2ダブル×65mm

用途・特長

  • 足場つなぎアンカー金具
  • さまざまな壁(建物)の補修工事に最適です。
  • ALC板・ALCパネル(軽量気泡コンクリート)、押出成形セメント板、金属断熱サンドイッチパネルなどに使用可能です。
  • 高ナットW1/2-12ナット付きファスナーです。
  • W1/2-12(4分)のボルトを取付け可能です
  • 取り付けは、定評の四角ビット(小箱毎に専用ビット 四角No.3/十字No.2ダブルビット付き)
  • クッション性を兼ね備えたボンデッドワッシャーを採用し壁材面への傷つきを防止します。
  • 接続ナットは、360度方向に8度傾斜しても自由回転します。
  • つまり単純にネジとナットを連結しておりません。
  • 壁つなぎに曲げ力がかかった場合、ナットが傾斜するため、ネジの折損を防ぎます。
  • ネジと接続ナット部分(カーリング)の最大引張強度は2.000kgfを誇り、他に無い技術です。

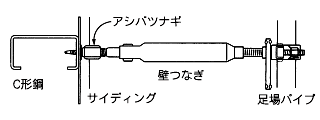

施工例

鋼製下地
アシバツナギ 鋼製下地 施工例

仕様表

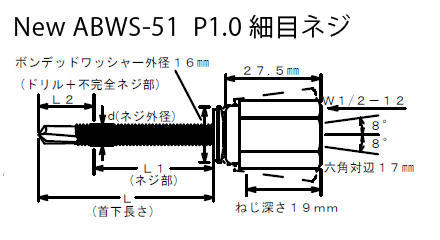

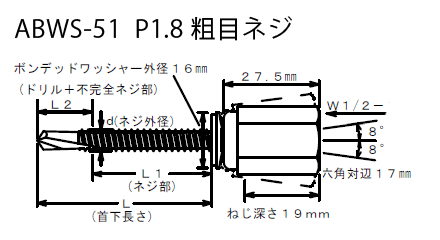

アシバツナギ ステンレス ナット可動式 サイズ表 アシバツナギ ステンレス ナット可動式 サイズ表

■材質
高ナット部‥‥SUS304ステンレス
ワッシャー部‥SUS304ステンレス+ゴム
ネジ部‥‥鉄 ユニクロメッキ

高ナット
接続ネジ部: W1/2-12山
対辺: 17mm
長さ: 27.5mm
ナットカーリング部最大引張強度:19613N (2000kgf)

品 番 適応壁厚
(mm)
適応下地 厚(mm) d(mm)×L(mm) L1(mm) L2(mm) 最大引張強度 N(kgf) ケース
入数
New ABWS-26
P1.0細目ネジ
10 鋼製1.6~3.2 6.0× 26 10 16 1.6t-3,100 (316)
2.3t-7,100 (724)
3.2t-9,600 (978)
400
(50本×8)
New ABWS-51
P1.0細目ネジ
35 鋼製1.6~3.2 6.0× 51 35 16
New ABWS-76
P1.0細目ネジ
60 鋼製1.6~3.2 6.0× 76 39 16
ABWS-26
P1.8粗目ネジ
10 鋼製1.6~3.2 6.2× 26 10 16 1.6t-3,099 (316)
2.3t-4,992 (509)
3.2t-6,188 (631)
400
(50本×8)
ABWS-51
P1.8粗目ネジ
35 鋼製1.6~3.2 6.2× 51 35 16
ABWS-76
P1.8粗目ネジ
60 鋼製2.3~4.5 6.2× 76 39 16 2.3t-4,864 (496)
3.2t-5,943 (606)
4.5t-14,220(1,450)

(注)適応壁厚=壁材厚㎜+下地間の隙間㎜

(注)L寸法76以上は半ネジ

※高ナットおよびボンデッドワッシャーはSUS304製です。

※ネジはスチール製ユニクロメッキとなります。

※受注生産品となります。

※上記以外のサイズにつきましては、お問い合わせください。

使用上の注意

※条件の合わない工具又、電圧降下等の場合下地に穴が明かないことやドリル先の欠け及び焼けを起こし作業がスムーズに進まない事が有りますので注意してください。

※付属の専用ビットを使用して下さい。ハンマー等で打ち込まないで下さい。

※曲げ荷重が掛からない状態で壁に対して直角にご使用ください。

※許容荷重=最大引張強度の1/2以下を目安にご使用下さい。

※施工に際しては、〈使用上のご注意〉を厳守して下さい。

※使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。

アシバツナギ ステンレス
ナット可動式

使用上の注意
アシバツナギ

引張強度表

アシバツナギ ステンレス
ナット可動式

引張強度表
アシバツナギ
