仮設足場接続金具【アシバツナギ フックタイプ 押出成形セメント板用】

アシバツナギ フックタイプ 押出成形セメント板用

あと施工足場つなぎアンカー 仮設足場(壁つなぎ)接続金具 W1/2ナット

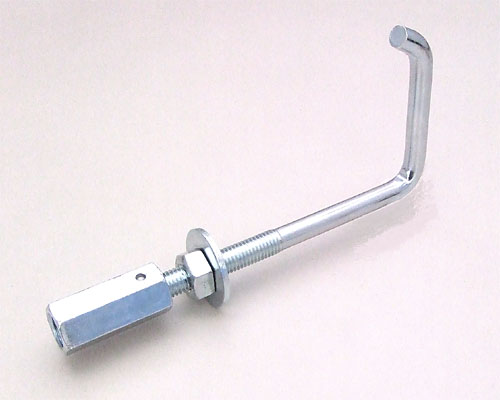

アシバツナギ フックタイプ 押出成形セメント板用

用途・特長

  • 壁つなぎ接続(壁つなぎ控え金具)
  • 押出成形セメント板縦張り工法用 ナット固定タイプ
  • 押出成型セメント版の外壁に仮設足場接続金具(壁つなぎ)を固定することが可能です
  • W1/2-12山の高ナット付きフックタイプのアンカー

施工例

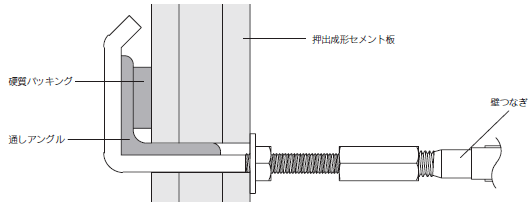

アシバツナギ フックタイプ 施工例 アシバツナギ フックタイプ

施工手順

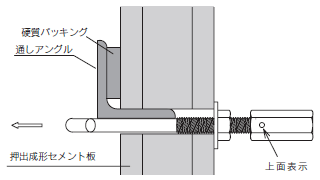

アシバツナギ フックタイプ 施工方法

❶目地部分のシーリング等を切り取り差し込む

アシバツナギ フックタイプ 施工方法

❷上面表示が上部になるように回す

アシバツナギ フックタイプ 施工方法

❸ナットを締め付け完了

  • ナットの上面表示(くぼみ)を必ず上にして使用してください。
  • 壁に対して直角に使用ください。
  • 安全率は使用状態・状況により異なりますので十分に考慮してご使用ください。
  • 取り外し後は開口部に防水処理を行なってください。

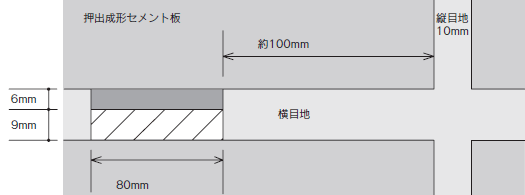

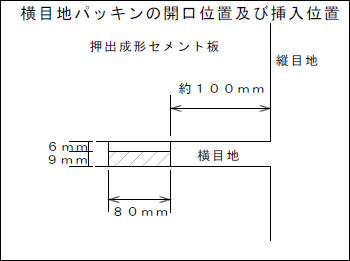

横目地パッキンの開口位置及び挿入位置目安横目地

アシバツナギ フックタイプ 取付位置図

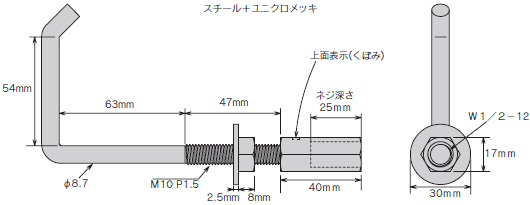

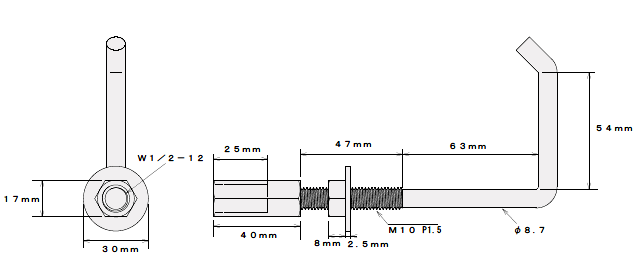

寸法図

アシバツナギ フックタイプ 寸法図

仕様表

品 名 入 数
アシバツナギ フックタイプ 押出成形セメント板用 W1/2 120×75 120本(30本×4)

引張強度表

使用ビス 最大引張強度 状態
アシバツナギ フックタイプ 押出成形セメント板用 W1/2 120×75 9,316N
(950kgf)
金属変形

※許容荷重=最大引張強度の1/2以下を目安にご使用下さい。

※施工に際しては、〈使用上のご注意〉を厳守して下さい。

※使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。
