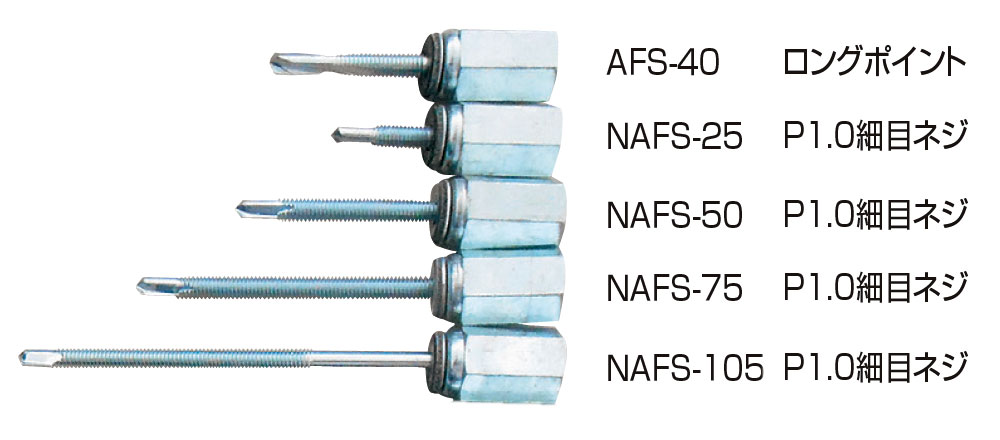

【アシバツナギ ナット固定式 P1.0細目ネジ】

アシバツナギ ナット固定式 P1.0細目ネジ

足場つなぎアンカー 壁つなぎ控え金具 W1/2-12ナット付き
アシバツナギ ナット固定式 P1.0細目ネジ
付属専用ビット:四角No.3/十字No.2ダブル×65mm
付属専用ビット:四角No.3/十字No.2ダブル×65mm

施工例

アシバツナギ ナット固定式 施工例(等辺山形鋼)アシバツナギ ナット固定式 施工例(リップ溝形鋼)アシバツナギ ナット固定式 施工例(角型鋼管)

鋼製下地

アシバツナギ 鋼製下地 施工例
アシバツナギ 鋼製下地 施工例

※小箱毎にねじ込み・取り外し用ビット(パワービット 両頭No.3四角×65mm)1本入り

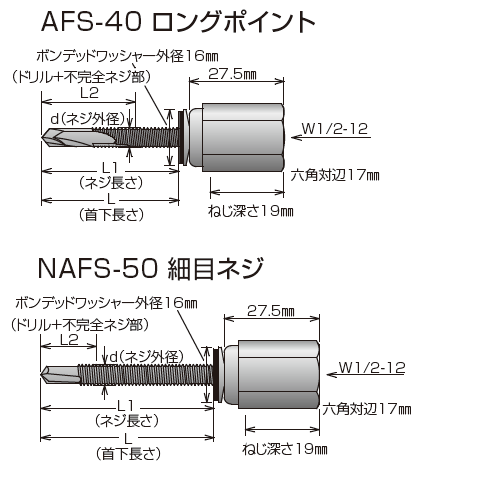

サイズ表

アシバツナギ ナット固定式 サイズ表

用途・特長

  • 足場つなぎアンカー金具
  • さまざまな壁(建物)の補修工事に最適です。
  • 外壁材:ALC板、ALCパネル(軽量気泡コンクリート)、押出成形セメント板、金属断熱サンドイッチパネルなどに使用可能です。
  • 小さな穿孔で大きな耐力を得られます。
  • 特別に開発した高級ドリルねじを採用(高強度を実現)
  • 高ナットW1/2-12ナット付きファスナーです。
  • W1/2-12(4分)のボルトを簡単に取付け可能です
  • 取り付けは、定評の四角ビット(小箱毎に専用ビット 四角No.3/十字No.2ダブルビット付き)
  • クッション性を兼ね備えたボンデッドワッシャーを採用し壁材面への傷つきを防止します。

仕様表

※適応壁厚=壁材厚㎜+下地間の隙間㎜

※NAFSタイプ、AFSタイプはL寸法75以上は半ネジ

品 番 適応壁厚
(mm)
適応下地・厚
(mm)
d×L
(mm)
L1
(mm)
L2
(mm)
入 数 商品コード
JANコード
AFS-40 ロングポイント - 鉄下地
最大13.0
6.0×40 40 27 400
(50本×8)
000200
4582537312031
NAFS-25 P1.0細目ネジ 10 鉄下地
1.6~3.2
6.0×25 25 16 400
(50本×8)
000202
4582537312055
NAFS-50 P1.0細目ネジ 35 鉄下地
1.6~3.2
6.0×50 50 16 400
(50本×8)
000204
4582537312079
NAFS-75 P1.0細目ネジ 60 鉄下地
1.6~3.2
6.0×75 55 16 400
(50本×8)
000206
4582537312093
NAFS-105 P1.0細目ネジ 84 鉄下地
1.6~3.2
6.0×105 75 16 240
(30本×8)
000208
4582537312116

引張強度表

高ナットカーリング部最大引張強度:19,613N(2,000kgf)

品 番 最大引張強度 N(Kgf) t=下地厚(㎜)
AFS-40 ロングポイント 熱間圧延形鋼等辺山形鋼 50×50 6.0t 17,162N(1,750kgf)
熱間圧延形鋼等辺山形鋼 75×75 12.0t 19,613N(2,000kgf)
NAFS-25、50、75、105 一般構造用軽量形鋼リップ溝形鋼 100×50×20 1.6t 3,100N(316kgf)
一般構造用軽量形鋼リップ溝形鋼 60×30×10 2.3t 7,100N(724kgf)
一般構造用軽量形鋼リップ溝形鋼 100×50×20 3.2t 9,600N(978kgf)

※安全率は2.0を目安にして下さい。許容荷重の定めは致しかねます。

※施行状態の良し悪しで記載した最大引張強度は大きな差が生じますので十分配慮して下さい。

(社)仮設工業会編の足場工事実務マニュアルに準じて、十分な安全率を考慮して施工を行って下さい。

推奨工具はコードレススクリュードライバー(14.4V以上の機種)で毎分1,300~1,700回転です。

※鉄下地が厚い場合で、ネジ立てがスムーズに出来ない場合は、回転を下げてトルク調整して下さい。

付属の専用ビットを必ず使用して下さい。

※木下地の場合、木質、部位、樹齢、水分含有率、ねじ込み深さにより強度が異なりますので配慮して使用して下さい。

※締結下地に直角にねじ込み、壁つなぎも曲げ方向の荷重が掛からない状態で接続して下さい。

壁つなぎ雄ネジに傷や付着物、錆び等のまま接続しないで下さい。

下穴を別工具で穴明けしての使用は最大引張強度の保証はできません。

※引張強度=圧縮強度と言えますが、施工状態で曲げ方向の荷重が掛かる場合は、壁当ジャッキを省くことは出来ません。

※製品は改良の為予告なく変更することがありますのでご了承下さい。
