仮設足場接続金具【GS アシバツナギ 3WAY ナット固定式】

Great Safety アシバツナギ 3WAY ナット固定式

ALCパネル(ALC板)[ヘーベル、クリオン、シポレックス]用
ECP(押出成形セメント板)[アスロック、メース]用
壁つなぎアンカー 雄ネジW1/2-12 控え 仮設足場接続金具

◎ALCパネル用は、取付ネジ2本、3本、4本のセットをご用意。

◎ECP(押出成形セメント板)用は、ECP専用ドリルにて下穴をあけてから施工してください。

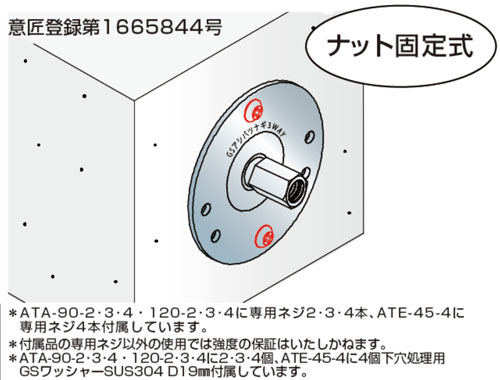

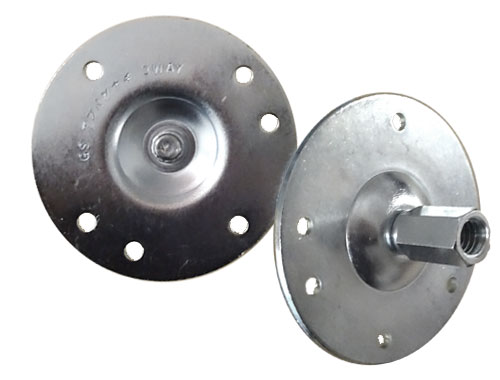

GS アシバツナギ 3WAY ナット固定式
GS アシバツナギ 3WAY ナット固定式

用途・特長

  • 足場つなぎアンカー
  • ALCパネル(ALC板)、ECP(押出成形セメント板)の外壁に壁つなぎを接続することができます。
  • 小箱毎に取付・取り外し用のビットを付属 プラス(+)のNo.2とNo.3両頭ドライバービットです。
  • 下穴処理用としてGSワッシャーSUS304を付属。
  • 取付ネジは「ステンめっき」を採用。耐食性はステンレス同等以上です。ステンめっき参考資料

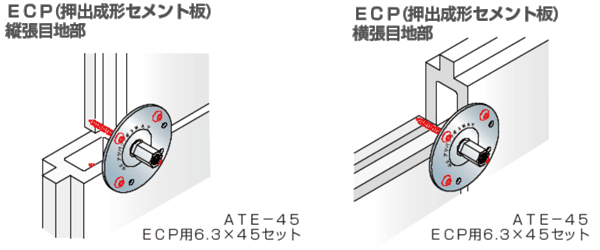

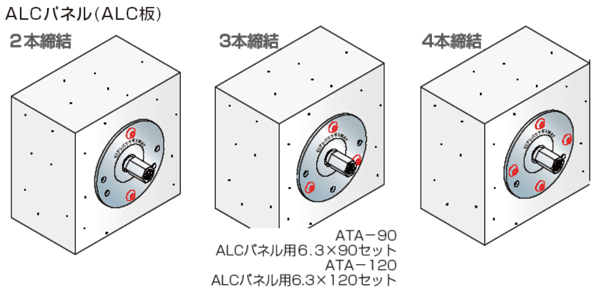

施工例

GS アシバツナギ 3WAY ナット固定式 施工例 GS アシバツナギ 3WAY ナット固定式 施工例

※ATE-45 下穴加工は、別売りECP回転専用ドリル ECPD-H51以外では、裏面が欠ける・ECPの破損が生じる場合が有ります。
(下穴加工は、過分な推力を避けて約2,000回転、締結は回転専用で350回転前後で慎重に行って下さい。)

※ECP寸法図を参考に端部から確認
ジョイント部凹・凸から45㎜ 離れた中空部○○~○○㎜箇所に下穴加工し締結(施工時の図面で、上記寸法を確認し締結して下さい)

▼ECP断面図 フラットタイプ凹凸寸法・中空部厚(m=12~15mm)

H(㎜)m(㎜)m2(㎜)h1(㎜)h2(㎜)h3(㎜)
アスロック5012261915.518
601432241818
751447391818
メース501324201520
601334261720

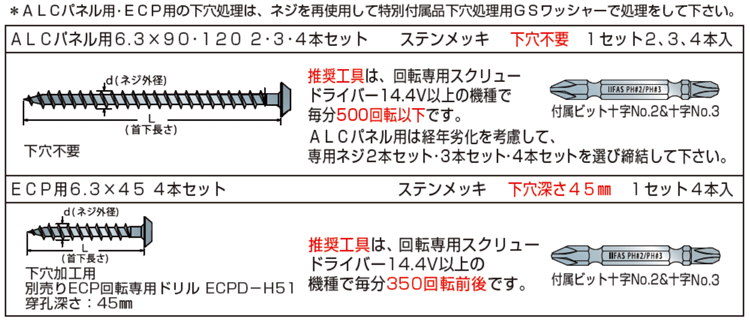

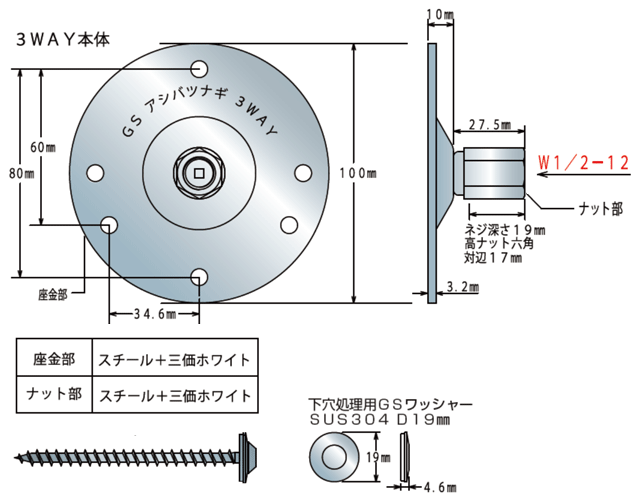

寸法図

GS アシバツナギ 3WAY ナット固定式 寸法図
GS アシバツナギ 3WAY ナット固定式 寸法図

仕様表

品 番 品 名 適応下地厚
(mm)
d×L
(mm)
入 数
ATA-90-2 ALCパネル用 6.3×90 取付ネジ2本セット 100 6.3×90 80セット
ATA-90-3 ALCパネル用 6.3×90 取付ネジ3本セット 100 6.3×90 80セット
ATA-90-4 ALCパネル用 6.3×90 取付ネジ4本セット 100 6.3×90 80セット
ATA-120-2 ALCパネル用 6.3×120 取付ネジ2本セット 150 6.3×120 80セット
ATA-120-3 ALCパネル用 6.3×120 取付ネジ3本セット 150 6.3×120 80セット
ATA-120-4 ALCパネル用 6.3×120 取付ネジ4本セット 150 6.3×120 80セット
ATE-45-4 ECP用 6.3×45 取付ネジ4本セット 50以上 6.3×45 80セット
ECPD-H51 別売りECP回転専用ドリル - - 1本

*付属のステンメッキ製専用ネジは下穴無しで木材・合板等の締結も可能です。

*最大引張強度は、ねじ込み深さ60㎜の場合で概ね1本/3,920N(400kgf)です。

引張強度表

本体最大強度:17,800N(1,815kgf)

品 番 最大引張強度 N(Kgf)
ATA-90-2・3・4
ALCパネル用6.3×90
2・3・4本セット
ALCパネル(ALC板)100㎜厚
圧縮強度3.92N/mm2 (40kgf/cm2)
ねじ込み深さ 87㎜
専用ネジ各本数締結
2本 7,240N(738kgf)
3本 10,860N(1,107kgf)
4本 14,480N(1,477kgf)
ATA-120-2・3・4
ALCパネル用6.3×120
2・3・4本セット
ALCパネル(ALC板)150㎜厚
圧縮強度3.92N/mm2 (40kgf/cm2)
ねじ込み深さ 117㎜
専用ネジ各本数締結
2本 9,440N(963kgf)
3本 14,160N(1,444kgf)
4本 18,880N(1,925kgf)
ATE-45-4
ECP用6.3×45
4本セット
ECP(押出成形セメント板)
非貫通状態の中空部厚14㎜
下穴は別売りECP回転専用ドリル
ECPD-H51
にて専用ネジ4本締結
18,720N(1,909kgf)

(社)仮設工業会編の足場工事マニュアルに準じて、十分な安全率を考慮して下さい。

許容荷重=最大引張強度÷安全率(法令の定め・施工現場の環境を考慮し安全率は2.0以上を目安にして下さい)

引張強度圧縮強度ですが、極力曲げ方向の荷重負担のない状態で壁つなぎの接続をして下さい。

推奨工具は回転専用スクリュードライバーで締結して下さい。

推奨工具以外のインパクトレンチ・インパクトドライバーでは適正な穴加工・ネジ加工が行えず、強度の保証は致しかねます。

付属の専用ビット十字No.3を必ず使用して下さい。

専用ビット及び推奨工具以外の使用ではネジ頭のリセス及びビットの破損を招き、施工トラブルが生じます。

※付属の専用ネジは均等に締め付けて下さい。締め過ぎると、著しく引張強度が低下またはトラブルの原因となります。

※劣化したALCパネル(ALC板)または締め過ぎの場合は、強度低下または使用出来ない場合があります。

壁つなぎ雄ネジ部に傷や錆び等のままで接続しないで下さい。

※製品は改良の為、予告なく変更することがありますのでご了承下さい。
