吊りボルト支持具(W3/8ボルト用) 木下地用、堅木用
ウッドハンガー、ウッドハンガーステンレス

吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16
下地金具 木用
大幅な工期短縮・コスト削減できます
クリックすると拡大画像を表示します

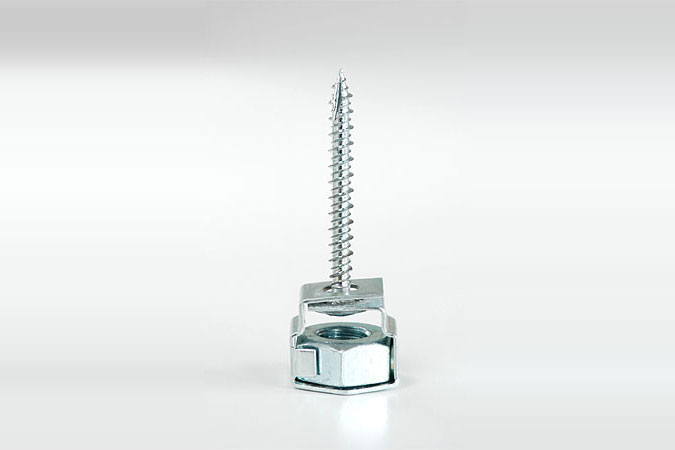

吊りボルト接続用ウッドハンガー
スチールナットストッパー付き
ウッドハンガー スチールナットストッパー付き
六角高ナット ユニクロ センター止め付き
(ナット雌ネジ中心に突起あり)

「吊りボルト支持具シリーズ」の商品は 他にもございます。
詳しくは
こちらのページをご覧ください

特長
  • 軽量天井に簡単に吊りボルトを取付。
  • 木材下地に、W3/8-16(3分)の吊りボルトを固定します。
  • 各下地に対応するネジにW3/8-16(3分)のナットが組み込まれています。
  • サビに強いオールステンレス製もあり。
施工例
▼軽量天井の使用例
軽量天井の使用例

仕様表
品 名 用 途 下穴 十字
ビット
推奨使用工具 入 数
ウッドハンガー(4.5×38N) 木材
(堅木でも割れない)
不要 No.2 回転専用
毎分500回転以下
125
ウッドハンガーステンレス(4.5×38N) 木材
(堅木でも割れない)
不要 No.2 回転専用
毎分500回転以下
125
●ウッドハンガーは軽量鋼(1㎜以下)下穴不要で使用出来ます。
●木材用で強度が必要なときはALCハンガー6.2×43Nの使用をお薦め致します。木質にもよりますが約1.5倍の引張強度となります。

品 名
入 数
スチールナットストッパー付き W3/8×30L
150
スチールナットストッパー付き W3/8×50L
70
●六角高ナット ユニクロ センター止め付き(ナット雌ネジ中心に突起あり)

引張強度表
品 名 最大引張強度
N (kgf)
試験材・状態
ウッドハンガー(4.5×38N)
ウッドハンガーステンレス(4.5×38N)
2452(250) 針葉樹・抜け
  • 木質により引張強度は変わります。
  • 安全率は使用状態により異なりますので充分に考慮してご使用下さい。
  • 最大引張強度は実測値です。
  • 許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

材質
品 名 ネジ部 ナットケース ナット
ウッドハンガー(4.5×38N) 鉄ユニクロ
メッキ
鉄ユニクロ
メッキ
鉄ユニクロ
メッキ
ウッドハンガーステンレス(4.5×38N) SUS 410
スズメッキ
SUS 304 SUS 304
