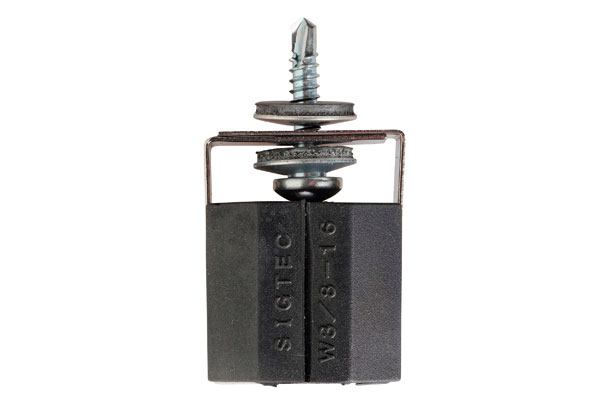

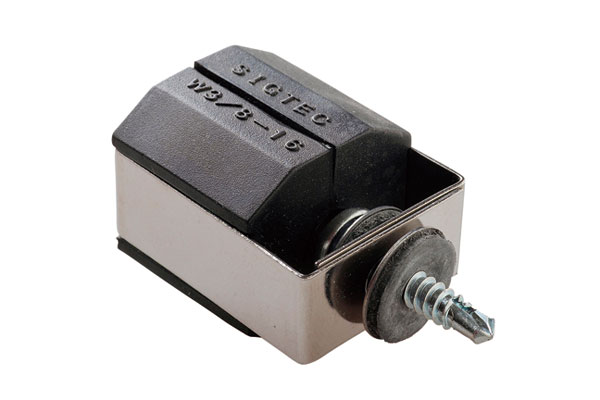

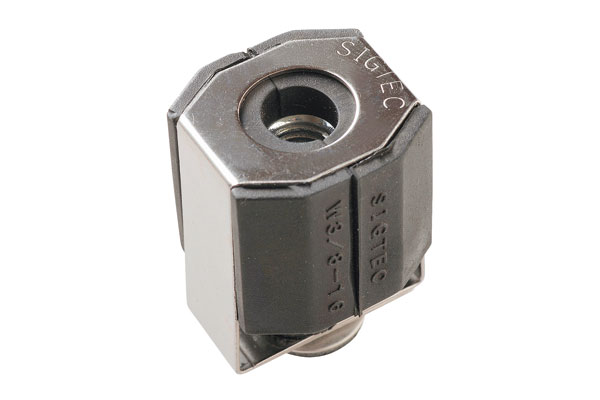

【チャンネルハンガー 絶縁タイプ 3/8×5.0×17】

チャンネルハンガー 絶縁タイプ 3/8×5.0×17

吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16
下地金具 鉄材・C型鋼用
大幅な工期短縮・コスト削減できます
チャンネルハンガー 絶縁タイプ 3/8×5.0×17
チャンネルハンガー 絶縁タイプ 3/8×5.0×17
チャンネルハンガー 絶縁タイプ 3/8×5.0×17
チャンネルハンガー 絶縁タイプ 3/8×5.0×17
チャンネルハンガー 絶縁タイプ 3/8×5.0×17
チャンネルハンガー 絶縁タイプ 3/8×5.0×17
高ナット ストッパー付き
高ナット ストッパー付き(ナット雌ネジ中心に突起あり)

特長・用途

  • 軽量天井へ簡単に吊りボルトを取付可能です。
  • 天然ゴムが振動を吸収します。
  • 天然ゴムを使用し、優れた断熱性(結露防止)および防振・防音効果があります。
  • 鉄材・C型鋼下地に対応する取り付けビスで締結します。
  • 天然ゴムで覆われたW3/8-16(3分)のナットが組み込まれているハンガーです。
  • ステンレスのフレームでさびにも強い。

用途

  • 軽量天井、配管工事、空調機器取り付け、電気設備工事ほか

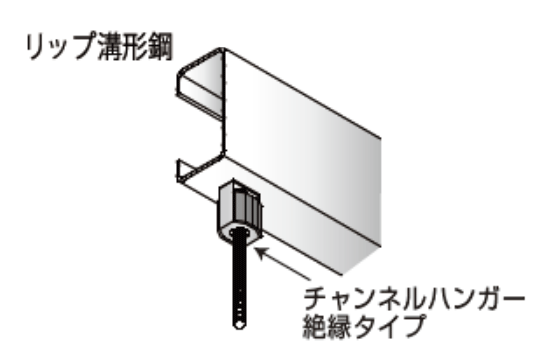

施工例

▼軽量天井の使用例
軽量天井の使用例 チャンネルハンガー 絶縁タイプ 施工例

施工方法

施工方法
吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

付属の十字ビットで締め付ける

吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

吊りボルトをねじ込む

吊りボルト接続用ハンガー 防振・断熱タイプ 施工方法

完了

仕様表

品 名 用 途 下穴 十字
ビット
推奨使用工具 入 数
チャンネルハンガー 絶縁タイプ
3/8×5.0×17
鋼板
0.8~3.2㎜まで
不要 No.2 回転専用
毎分2,500回転以下
60×4

・六角高ナット ユニクロ センター止め付き(ナット雌ネジ中心に突起あり)

品 名
入 数
高ナットストッパー付き W3/8×14x30
150
高ナットストッパー付き W3/8×14x50
70

引張強度表

品 名 最大引張強度
N (kgf)
試験材 状態
チャンネルハンガー 絶縁タイプ
3/8×5.0×17
鋼板厚1.6-3825(390)
鋼板厚2.3-6374(650)
鋼板厚3.2-7845(800)
リップ溝形鋼1.6
リップ溝形鋼2.3
リップ溝形鋼3.2
ビス抜け
ビス抜け
ナット抜け

※安全率は使用状態により異なりますので充分に考慮してご使用下さい。

※最大引張強度は実測値です。

※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

材質

品 名 ネジ部 フレーム ナットケース ナット ワッシャー ボンデッドワッシャー
チャンネルハンガー 絶縁タイプ 3/8×5.0×17 鉄ユニクロメッキ SUS 304 天然ゴム 鉄ユニクロメッキ ナイロン66 SUS304

EPDMゴム

・熱伝導率 天然ゴム : 0.13W/m・k

・鉄 : 75.36W/m・k

・鉄の約1/580

※目安としての参考値です。保証値ではありません。

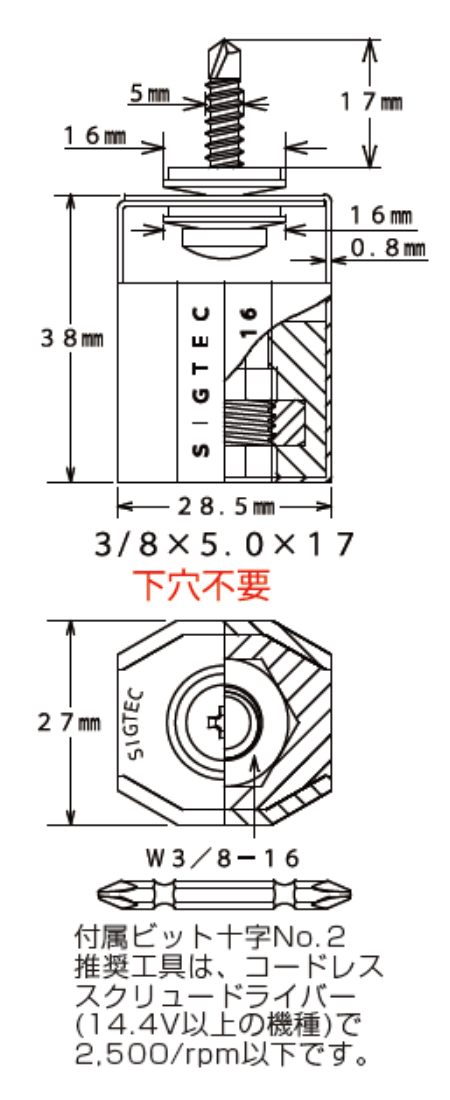

サイズ表

チャンネルハンガー 絶縁タイプ サイズ表

製品カタログ

GS ナット付きハンガー
絶縁タイプ

製品カタログ
GS ナット付きハンガー 絶縁タイプ
チャンネルハンガー
絶縁タイプ

引張試験成績書
チャンネルハンガー 絶縁タイプ

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

チャンネルハンガー
絶縁タイプ

承認図(標準仕様書)
チャンネルハンガー 絶縁タイプ
