吊りボルト支持具(W3/8ボルト用) コンクリート下地用、ブロック用
コンクリートハンガー

吊りボルト接続用ハンガー 軽天・軽設備用 W3/8-16
下地金具 コンクリート用
大幅な工期短縮・コスト削減できます
クリックすると拡大画像を表示します

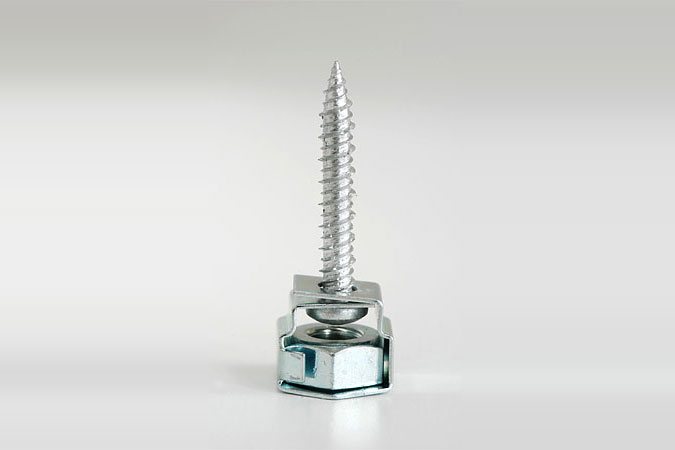

吊りボルト接続用コンクリートハンガー
スチールナットストッパー付き
コンクリートハンガー スチールナットストッパー付き
六角高ナット ユニクロ センター止め付き
(ナット雌ネジ中心に突起あり)

「吊りボルト支持具シリーズ」の商品は 他にもございます。
詳しくは
こちらのページをご覧ください

特長
  • 軽量天井に簡単に吊りボルトを取付。
  • コンクリート下地に、W3/8-16(3分)の吊りボルトを固定します。
  • ネジにW3/8-16(3分)のナットが組み込まれています。
施工例
▼軽量天井の使用例
軽量天井の使用例

仕様表
品 名 用 途 下穴 十字
ビット
推奨使用工具 入 数
コンクリートハンガー(6.2×39N) コンクリート
・ブロック
Φ5.5 No.3 回転専用
500ワット以上の強力型
100


品 名
入 数
スチールナットストッパー付き W3/8×30L
150
スチールナットストッパー付き W3/8×50L
70
●六角高ナット ユニクロ センター止め付き(ナット雌ネジ中心に突起あり)

引張強度表
品 名 最大引張強度
N (kgf)
試験材・状態
コンクリートハンガー(6.2×39N) 3923(400) コンクリート
圧縮強度20N/mm2(200kgf)
・金具破断
  • 安全率は使用状態により異なりますので充分に考慮してご使用下さい。
  • 最大引張強度は実測値です。
  • 許容荷重=最大引張強度の1/4以下を目安にご使用下さい。

材質
品 名 ネジ部 ナットケース ナット
コンクリートハンガー(6.2×39N) 鉄シルバー
コーティング
鉄ユニクロ
メッキ
鉄ユニクロ
メッキ
