スナップナット ワッシャー組込み式 鉄製

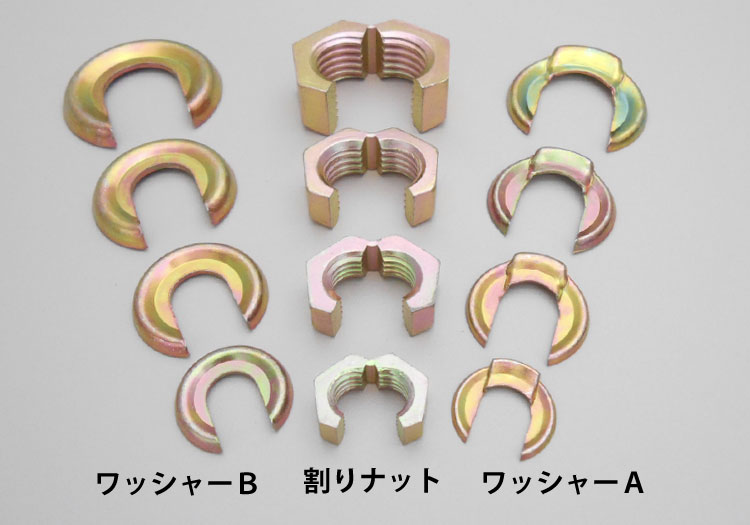

鉄製 中間挿入ナット
クリックすると拡大画像を表示します

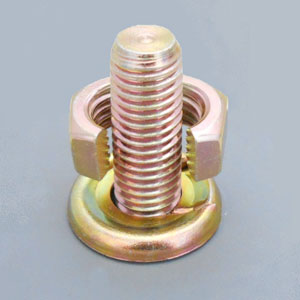

スナップナット 鉄製/クロメートめっき
クリックすると拡大画像を表示します
スナップナット 鉄製/クロメートめっき

スナップナット 鉄製/クロメートめっき

施工方法


ワッシャーAを横から入れる。

ワッシャーBをAに被せる様に横から入れる。

割りナットを入れる。

プライヤ等で割ナットを閉じる。

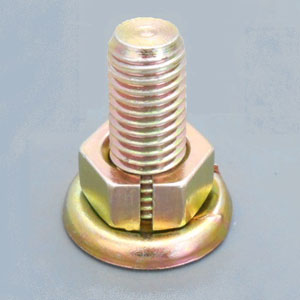

スパナ等で締め付け完了。
スナップナット施工方法 スナップナット施工方法 スナップナット施工方法 スナップナット施工方法 スナップナット施工方法
スナップナット施工方法 スナップナット施工方法 スナップナット施工方法 スナップナット施工方法 スナップナット施工方法

特徴
  • 横から挿入でき、取り付けが簡単
  • ワッシャーA、Bとの併用でナットの拡開を防ぎ、戻り止め効果・緩み止め防止。
  • クロメートめっき仕上げ。
  • 天井下地、配管、ダクト、配線、器材を支持固定する吊りボルトの中間部に。
  • 増設、追加工事に最適。
  • スチール製で、優れた強度。
用途
  • 寸切りボルト、吊りボルト、ボルトの中間部にナットを取り付け
  • 電気工事、配管工事、組み立て産業、冶具・金型交換、建築、ナットの着脱に


引張強度表
ネジサイズ 締め付けトルク
N・m
最大引張強度
kN(kgf)
状態
M8 P1.25 12 22.7 (2,314) ボルト破断
M10 P1.5 24 27.2 (2,773) ボルト破断
M12 P1.75 42 40.8 (4,160) ボルト破断
M16 P2.0 106 56.6 (5,771) ボルト破断
W3/8-16 27 25.6 (2,610) ボルト破断
W1/2-12 65 44.5 (4,537) ボルト破断
各サイズ表中の締め付けトルクにて締め付け最大値を計測

仕様表

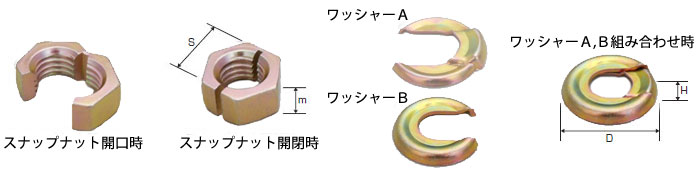

単位 mm
ネジサイズ
(ナット対辺)

(ナット高さ)

(ワッシャー外径)

(ワッシャー高さ)
入 数
M8 P1.25 13.0 6.5 19.0 2.5 1000 (50×20)
M10 P1.5 17.0 8.0 24.0 3.0 800 (40×20)
M12 P1.75 19.0 10.0 28.0 3.9 400 (20×20)
M16 P2.0 24.0 13.0 34.0 4.5 300 (15×20)
W3/8-16 17.0 8.0 24.0 3.0 800 (40×20)
W1/2-12 21.0 10.0 29.5 3.9 400 (20×20)

製品カタログ
スナップナット
SS400・SUS304

製品カタログ
スナップナット
ワッシャー組込み式
鉄製/クロメートめっき

引張強度表
シグロック®スナップナット
承認図(標準仕様書)
スナップナット SS400・SUS304 製品カタログ
スナップナット ワッシャー組込み式 鉄製/クロメートめっき
シグロック スナップナット


イイファス・オンラインショップ 【スナップナット ワッシャー組込み式 鉄製/クロメートめっき】のご購入はイイファス・オンラインショップよりどうぞ
イイファス・オンラインショップ他にも、当社オリジナル製品(石膏ボード用アンカー、中空壁用アンカー、コンクリート用ビス、仮設足場接続金具、各種ビットなど)を販売しております。
