スナップナット ワッシャー組込み式 ステンレス製SUS304

ステンレス製 中間挿入ナット
クリックすると拡大画像を表示します
スナップナットSUS304
クリックすると拡大画像を表示します
スナップナットSUS304

スナップナットSUS304

施工方法

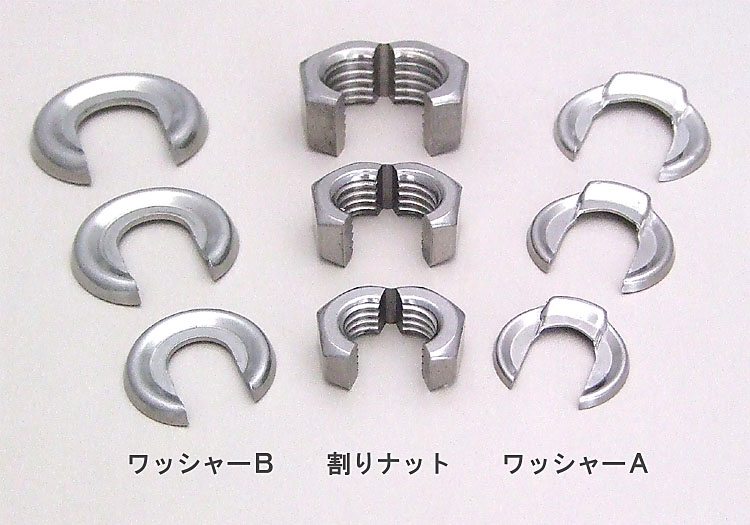

ワッシャーAを横から入れる。

ワッシャーBをAに被せる様に横から入れる。

割りナットを入れる。

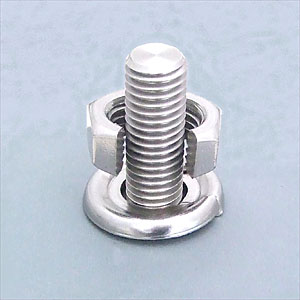

プライヤ等で割ナットを閉じる。

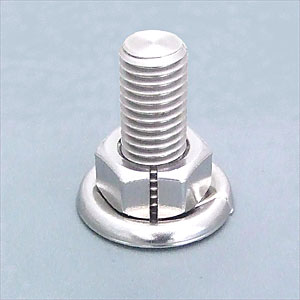

スパナ等で締め付け完了。
スナップナットSUS304施工方法 スナップナットSUS304施工方法 スナップナットSUS304施工方法 スナップナットSUS304施工方法 スナップナットSUS304施工方法
スナップナットSUS304施工方法 スナップナットSUS304施工方法 スナップナットSUS304施工方法 スナップナットSUS304施工方法 スナップナットSUS304施工方法

特徴
  • ボルト軸に対して横から挿入できるので中間部への取り付けが簡単
  • SUS304ステンレス製で耐食性に優れる
  • ワッシャーA、Bとの使用で拡開を防ぎ弛み防止
  • 天井下地、配管、ダクト、配線、器材を支持固定する吊りボルト等の中間部に
  • ハンガー増設、追加工事に最適
  • ステンレス製の中間挿入ナット(オールステンレス製)なので、優れた強度。例、M16 P2.0の場合、最大引っ張り強度は7,195kgfあります。
用途
  • 寸切ボルト、吊りボルト、ボルトの中間部にステンレス製のナット取り付け
  • 電気工事、配管工事、組み立て産業、冶具・金型交換、建築、ナットの着脱に


引張強度表
ネジサイズ 締め付けトルク
N・m
最大引張強度
kN(kgf)
状態
M8 P1.25 12 22 (2,243) ボルト破断
M10 P1.5 24 26 (2,658) ボルト破断
M12 P1.75 42 50.9 (5,190) ボルト破断
M16 P2.0 106 70.6 (7,195) ボルト破断
W3/8-16 27 22 (2,250) ボルト破断
W1/2-12 65 39.3 (4,005) ボルト破断
各サイズ表中の締め付けトルクにて締め付け最大値を計測

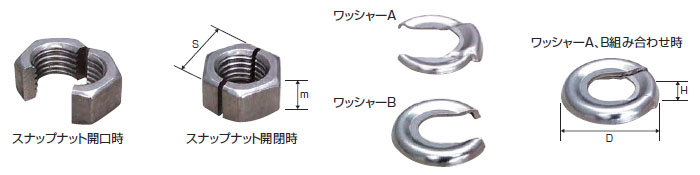

仕様表


単位 mm
ネジサイズ
(ナット対辺)

(ナット高さ)

(ワッシャー外径)

(ワッシャー高さ)
入 数
M8 P1.25 13.0 6.5 19.0 2.5 1000 (50×20)
M10 P1.5 17.0 8.0 24.0 3.0 800 (40×20)
M12 P1.75 19.0 10.0 28.0 3.9 400 (20×20)
M16 P2.0 24.0 13.0 34.0 4.5 300 (15×20)
W3/8-16 17.0 8.0 24.0 3.0 800 (40×20)
W1/2-12 21.0 10.0 29.5 3.9 400 (20×20)

製品カタログ
スナップナット
SS400・SUS304

製品カタログ
スナップナット
SS400・SUS304

旧・製品カタログ
スナップナット
SUS304

旧・製品カタログ
スナップナット SS400・SUS304 製品カタログ
スナップナット SS400・SUS304 製品カタログ
スナップナットSUS304

スナップナット
ワッシャー組込み式SUS304

引張強度表
スナップナット ワッシャー組込み式SUS304

承認図(標準仕様書)
シグロック®スナップナット
承認図(標準仕様書)
シグロック スナップナット
