シグテック® シャーキャップ(オープンタイプ)

取外し防止ナットカバー 盗難防止対策用
クリックすると拡大画像を表示します

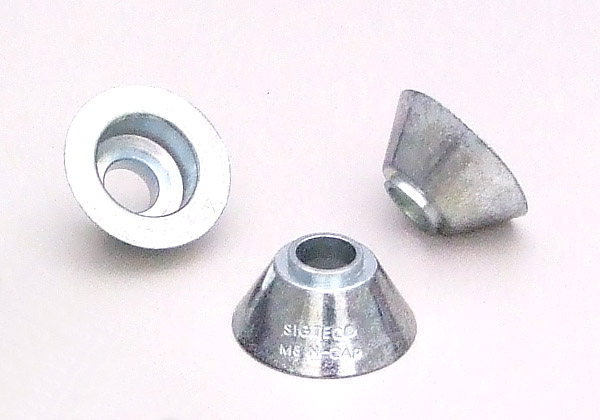

取外し防止ナットカバー 盗難防止対策用 シャーキャップ
クリックすると拡大画像を表示します

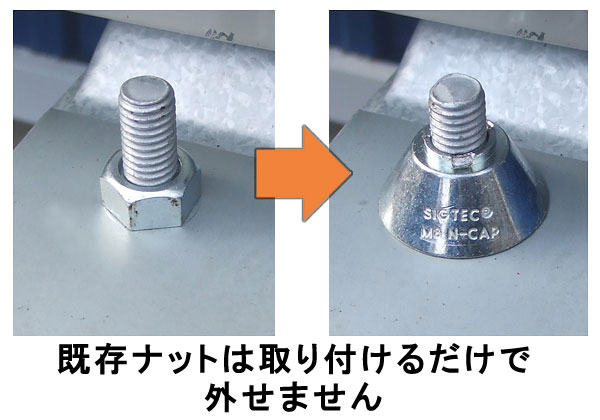

既存ナットは取り付けるだけで外せません

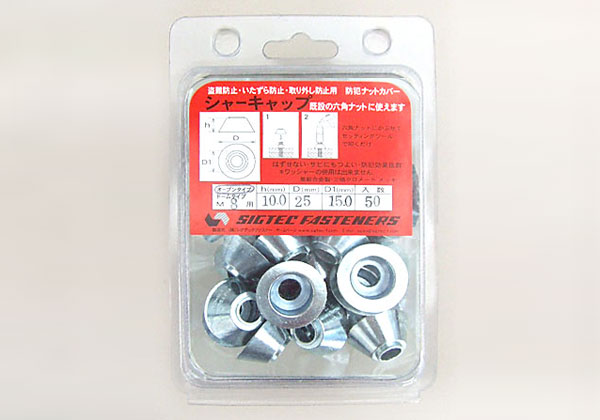

特徴 シャーキャップ 製品パッケージ
クリックすると拡大画像を表示します
  • 新設の六角ナット、既設の六角ナットの盗難防止・いたずら防止に
  • 六角ナットにシャーキャップを被せセッティングツールで叩くだけで完了

施工方法


市販ナットを取り付ける。ワッシャーは使用できません。

シャーキャップをかぶせる。

セッティングツールを使用してハンマーで叩く。

取り付け完了。
シャーキャップ施工方法
シャーキャップ施工方法
シャーキャップ施工方法
シャーキャップ施工方法

用途

いたずら防止、盗難対策に。公共施設、公共資材、水門・樋門、防潮扉、高速道路、車、バイク、公園のいす・遊具、信号機、照明機器、トイレ、スタジアム、自動販売機、エレベータ内機具、ホテル設備、パーティション、ディスプレー、屋外看板、サイン、ネオンボード、PC、電子機器、グレーチング、マリン機器、船外機、監視カメラ、マンホール、発電機、ステンレス製車止め、コントロールBOX、衛生陶器、計測機器、面格子などの盗難防止に。あらゆる部品・金属製品、非鉄部材の盗難防止に。建築・船舶・土木・電力・通信・工作機械・ツール・家電・家具・鉄道・橋梁・港湾・河川などに。さまざまな産業・部品の組み立てに使用し、セキュリティーの確保に用いるナットカバー。


仕様表

●シャーキャップ(材質:亜鉛合金 表面処理:三価クロメート)
シグテック シャーキャップシグテック シャーキャップ
サイズ h(mm) ΦD(mm) ΦD1(mm)
M6用 8.0 20 11.5
M8用 10.0 25 15.0
M10用 13.0 33 19.6
M12用 15.0 38 21.9
M16用 19.5 48 27.7

  • ワッシャーの使用は出来ません。
    ワッシャーをご使用の場合は特注品製作も可能です。
  • ドーム型製造中
    グレーチング蓋用(凹部へこみの狭い箇所用)

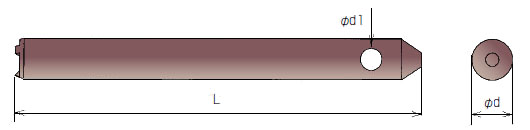

●セッティングツール(材質:工具特殊鋼 表面処理:黒染め)
シグテック シャーキャップ セッティングツール

サイズ L(mm) ΦD(mm) ΦD1(mm)
M6用 120 10 4.5
M8用 120 12 6.5
M10用 120 15 8.0
M12用 150 18 10.0
M16用 150 24 13.0
シグテック シャーキャップ セッティングツール



クリックすると拡大画像を表示します
シグテック シャーキャップ

製品カタログ
シャーキャップ 製品カタログ
シャーキャップ

承認図(標準仕様書)
シグロック®シャーキャップ オープンタイプ
承認図(標準仕様書)
シグロック シャーキャップ オープンタイプ


イイファス・オンラインショップ 【シグテック シャーキャップ】のご購入はイイファス・オンラインショップよりどうぞ
イイファス・オンラインショップ他にも、当社オリジナル製品(石膏ボード用アンカー、中空壁用アンカー、コンクリート用ビス、仮設足場接続金具、各種ビットなど)を販売しております。
