製品案内トップ

フリップアンカー ステンレスSUS304

中空壁用アンカー 強力固定タイプ

クリックすると拡大画像を表示します
フリップアンカー ステンレスSUS304

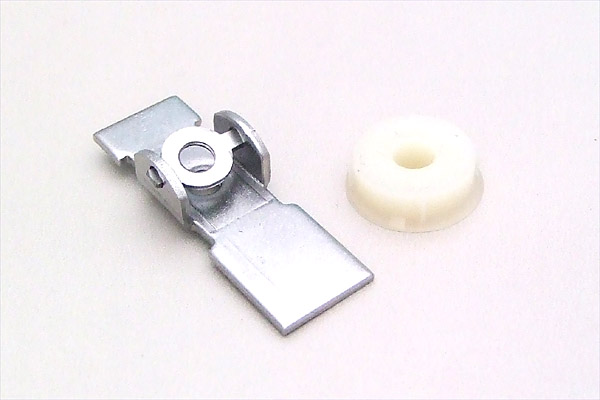

▲FA-NS
(ステンレス製フリップアンカー本体とブッシュ)

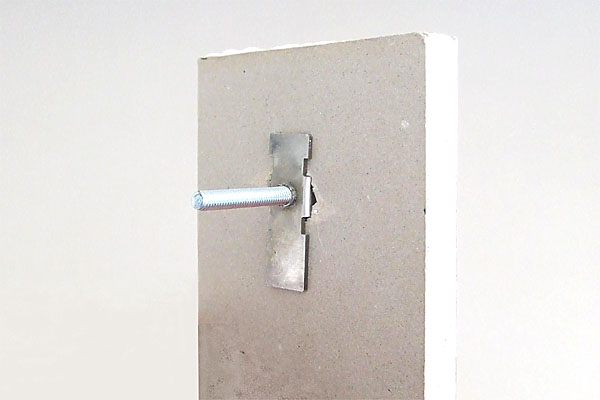

ステンレス製フリップアンカーM4取り付け例(裏側)
▲ステンレス製フリップアンカーM4
取り付け例(裏側)
ステンレス製フリップアンカーM4取り付け例(裏側)
▲ステンレス製フリップアンカーM4
取り付け例(横断面)

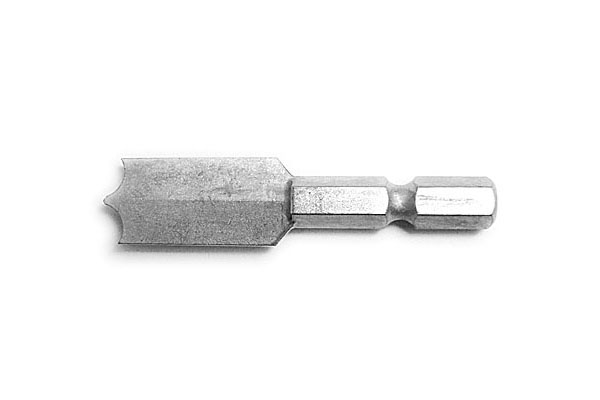

石こうボード用ドリル
▲石こうボード用ドリル
(ステンレス製フリップアンカーM4
下穴用ドリルビット)
フリップアンカー



フリップアンカー




用途
  • 中空ボード、石こうボード、パネル等に部材、パーツ、各種部品の取り付けに。
特長
  • 錆びにくいステンレス製(SUS304製)
  • ほとんどの中空ボード、壁、パネルに使用可能。石こうボード、木材、コンクリート、鉄板等あらゆる締結母材(ボード)に対応できます。
  • アンカー本体手すり取付け用に最適。困難な点検ハシゴ、空調設備など簡単に片側から出来ます。
  • パック毎に石こうボード用下穴ドリルを1本サービス。
製品案内ビデオ (2分11秒、音声つき)
▽スタートボタンを押すと再生します。
施工例
母材の下穴に
さし込む
フリップアンカーが自動的に
90°反転した
状態でブッシュを
下穴に組込む
ボルトを強く
引き込み、
更にボルトを
必要量ねじ込む
被締結物を
取付け
施工完了

機能
取り付け簡単フリップアンカーが自動的に90度反転することにより、片側からの作業で取付完了。
ボード厚(板厚)に
制限なし
使用するボルト(寸切りボルト)の長さを変えることで、ボードの厚さに対応することができます。
組み合わせは自由
多種多様
ボルトの長さは及び頭の種類は六角・サラ・ナベ頭など必要に応じて変更可能です。

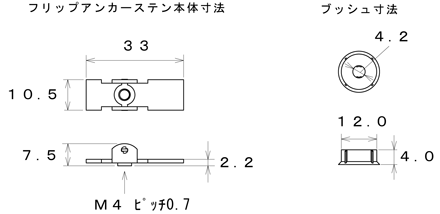

サイズ表
フリップアンカー ステンレス サイズ表

仕様表
最大引張強度(本体破断)
フリップアンカー最大引張強度
12.5㎜石膏ボード最大引張強度(ボード破壊)
フリップアンカー最大引張強度

品 名 セット内容 締付壁厚+
被締結物厚(mm)
下穴径(mm) ネジ径 使用ボルト ケース入数
FA‐M4NSUS フリップアンカー ・ブッシュ・専用ドリル 9.5~フリーサイズ 12.5 M4 壁厚+被締結物 +35mm以上 5×25

  • 締め付け時には、供回り防止機能で空回りしません。
    供回り防止機能で空回りしません


  • 下穴用ロングドリル(鉄工、木工用)もご用意致しております。

    ※フリップアンカー用鉄用ドリル(シャンク10mm)
    フリップアンカー用鉄用ドリル
    品 名
    入 数
    ノスドリル ロング 12.5mm×100mm×145mm 1本

承認図(標準仕様書)
フリップアンカー FA-NSタイプ
承認図(標準仕様書)
フリップアンカー FA-NSタイプ

製品カタログ
フリップアンカー 製品カタログ
フリップアンカー
