中空壁アンカー【フリップアンカー クロメート】

フリップアンカー クロメート

中空壁用アンカー 強力固定タイプ
フリップアンカー FA-10×70B(アンカー本体・ブッシュ、ボルト、ナット、ワッシャー付きのセット品)
フリップアンカー FA-10×70B(アンカー本体・ブッシュ、ボルト、ナット、ワッシャー付きのセット品)
FA-M10N(アンカー本体とブッシュのセット品)にボルトと異形(通しロング)ナットM10X4分(W1/2-12)を組み合わせた使用例
FA-M10N(アンカー本体とブッシュのセット品)にボルトと異形(通しロング)ナットM10X4分(W1/2-12)を組み合わせた使用例
フリップアンカー FA-N(アンカー本体とブッシュのセット品)にナベ頭ボルト(小ネジ)、六角頭ボルト(小ネジ)、トラス頭ボルト(小ねじ)を組合わせた使用例
フリップアンカー FA-N(アンカー本体とブッシュのセット品)にナベ頭ボルト(小ネジ)、六角頭ボルト(小ネジ)、トラス頭ボルト(小ねじ)を組合わせた使用例
フリップアンカー クロメート

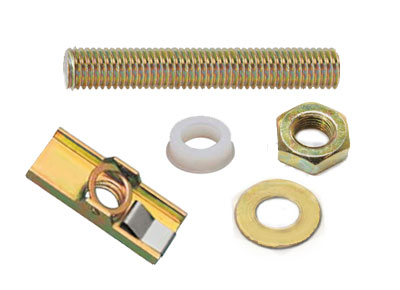

FA-B (アンカー本体とブッシュ、ボルト・ナット・ワッシャーのセット品例)

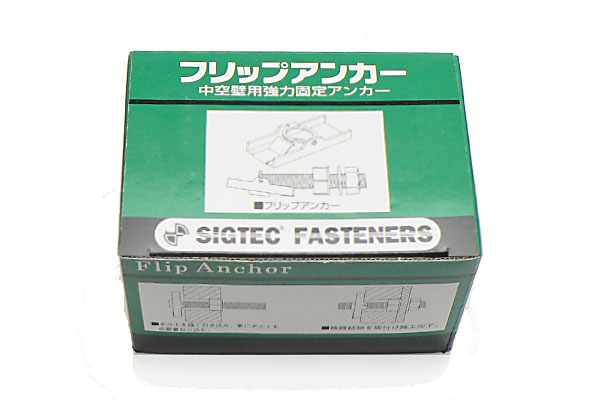

フリップアンカーFA-Bパッケージ(箱)
フリップアンカーFA-Bパッケージ(箱)

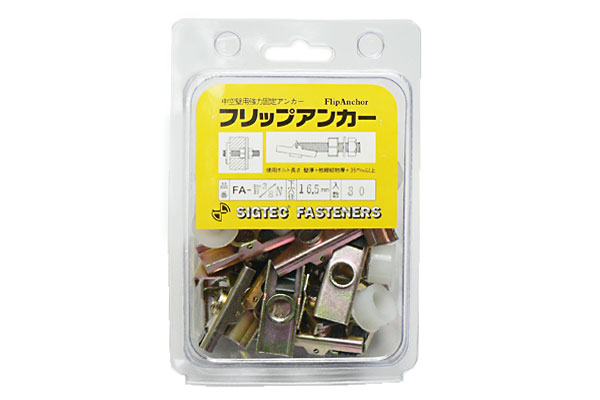

フリップアンカーFA-Nパッケージ(パック)
フリップアンカーFA-Nパッケージ(パック)

特長

  • 全ての壁、パネルに使用可能。木材・コンクリート・鉄材等全ての締結母材(ボード)に対応できます。
  • 手すり取付け用に最適。困難な点検ハシゴ、空調設備など簡単に片側から出来ます。

製品案内ビデオ

2分11秒、音声つき

施工例

フリップアンカー 施工方法

母材の下穴にさし込む

フリップアンカー 施工方法

フリップアンカーが自動的に90°反転した状態でブッシュを下穴に組込む

フリップアンカー 施工方法

ボルトを強く引き込み、更にボルトを必要量ねじ込む

フリップアンカー 施工方法

被締結物を取付け施工完了

機能

  • 取り付け簡単
    フリップアンカーが自動的に90度反転することにより、片側からの作業で取付完了。
  • ボード厚(板厚)に制限なし
    使用するボルト(寸切りボルト)の長さを変えることで、ボードの厚さに対応することができます。
  • 組み合わせは自由・多種多様
    ボルトの長さは及び頭の種類は六角・サラ・ナベ頭など必要に応じて変更可能です。

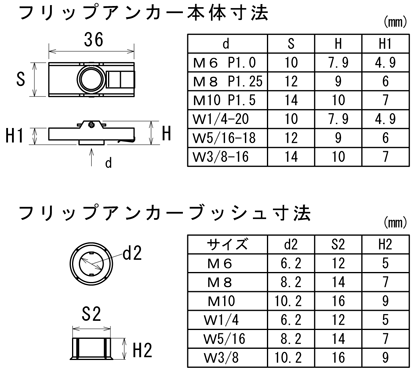

サイズ表

フリップアンカー サイズ表

仕様表

品 番
最大引張強度(kgf)
最小締付壁厚
最大締付壁厚
M6 W1/4
400
8m/m
フリーサイズ
M8 W5/16
450
10m/m
フリーサイズ
M10 W3/8
500
12m/m
フリーサイズ

※FA-B (ボルト・ナット・ワッシャー及びアンカー本体とブッシュのセット品)

品 名
入 数
セット内容
締付壁厚+
被締結物厚(mm)
下穴径(mm)
ネジ径
FA-6×70B
40個×12
フリップアンカー・ブッシュ
クロメート寸切ボルト6×70
ナット、ワッシャー付
8~ 40 12.5 M6
FA-6×85B
40個×12
フリップアンカー・ブッシュ
クロメート寸切ボルト6×85
ナット、ワッシャー付
8~ 55 12.5 M6
FA-6×135B
40個× 6
フリップアンカー・ブッシュ
クロメート寸切ボルト6×135
ナット、ワッシャー付
8~100 12.5 M6
FA-8×70B
30個×12
フリップアンカー・ブッシュ
クロメート寸切ボルト8×70
ナット、ワッシャー付
10~ 40 14.5 M8
FA-8×85B
30個×12
フリップアンカー・ブッシュ
クロメート寸切ボルト8×85
ナット、ワッシャー付
10~ 55 14.5 M8
FA-8×135B
30個× 6
フリップアンカー・ブッシュ
クロメート寸切ボルト8×135
ナット、ワッシャー付
10~100 14.5 M8
FA-10×70B
20個×12
フリップアンカー・ブッシュ
クロメート寸切ボルト10×70
ナット、ワッシャー付
12~ 40 16.5 M10
FA-10×85B
20個×12
フリップアンカー・ブッシュ
クロメート寸切ボルト10×85
ナット、ワッシャー付
12~ 55 16.5 M10
FA-10×135B
20個× 6
フリップアンカー・ブッシュ
クロメート寸切ボルト10×135
ナット、ワッシャー付
12~100 16.5 M10

※FA-N(アンカー本体とブッシュのセット品)

品 名
入 数
セット内容
締付壁厚+
被締結物厚(mm)
下穴径(mm)
ネジ径
使用ボルト
FA-M6N 50個×5×4 フリップアンカー・ブッシュ 8~フリーサイズ 12.5 M6
壁厚+被締結物+35mm以上
FA-M8N 40個×5×4 フリップアンカー・ブッシュ 10~フリーサイズ 14.5 M8
壁厚+被締結物+35mm以上
FA-M10N 30個×5×4 フリップアンカー・ブッシュ 12~フリーサイズ 16.5 M10
壁厚+被締結物+35mm以上
FA-W1/4N 50個×5×4 フリップアンカー・ブッシュ 8~フリーサイズ 12.5 W1/4
壁厚+被締結物+35mm以上
FA-W5/16N 40個×5×4 フリップアンカー・ブッシュ 10~フリーサイズ 14.5 W5/16
壁厚+被締結物+35mm以上
FA-W3/8N 30個×5×4 フリップアンカー・ブッシュ 12~フリーサイズ 16.5 W3/8 壁厚+被締結物+35mm以上

※ホームセンター向けパック

品 名
入 数
セット内容
締付壁厚+
被締結物厚(mm)
下穴径(mm)
ネジ径
使用ボルト
FA-M6NP 4個×12×8 フリップアンカー・ブッシュ 8~フリーサイズ 12.5 M6
壁厚+被締結物+35mm以上
FA-M8NP 4個×12×8 フリップアンカー・ブッシュ 10~フリーサイズ 14.5 M8
壁厚+被締結物+35mm以上
FA-M10NP 4個×12×8 フリップアンカー・ブッシュ 12~フリーサイズ 16.5 M10
壁厚+被締結物+35mm以上
FA-W1/4NP 4個×12×8 フリップアンカー・ブッシュ 8~フリーサイズ 12.5 W1/4 壁厚+被締結物+35mm以上
FA-W5/16NP 4個×12×8 フリップアンカー・ブッシュ 10~フリーサイズ 14.5 W5/16 壁厚+被締結物+35mm以上
FA-W3/8NP 4個×12×8 フリップアンカー・ブッシュ 12~フリーサイズ 16.5 W3/8 壁厚+被締結物+35mm以上

※フリップアンカー用鉄用ドリル(シャンク10mm)
フリップアンカー用鉄用ドリル

品 名
入 数
ノスドリル ロング 12.5mm×100mm×145mm 1個
ノスドリル ロング 14.5mm×100mm×160mm 1個
ノスドリル ロング 16.5mm×100mm×160mm 1個

製品カタログ

フリップアンカー
製品カタログ
フリップアンカー
フリップアンカー
引張試験成績書
フリップアンカー

イイファス製品の総合カタログ、その他の製品のカタログはこちらよりご覧ください

承認図(標準仕様書)

フリップアンカー
FA-Bタイプ

承認図(標準仕様書)
フリップアンカー FA-Bタイプ
フリップアンカー
FA-Nタイプ

承認図(標準仕様書)
フリップアンカー FA-Nタイプ
