デッキメイト® アリ溝留めタイプ 18-27mm NEW SE-S型 t1.6(SEハンガー)

デッキプレート用 吊りボルト支持金具 軽天・軽鉄/軽設備用 吊りボルト用ハンガー
【日鉄建材株式会社 スーパーEデッキ】(EZ50、EZ75)適合
【株式会社アイ・テック アイ・テックSデッキ】(S50、S75)適合

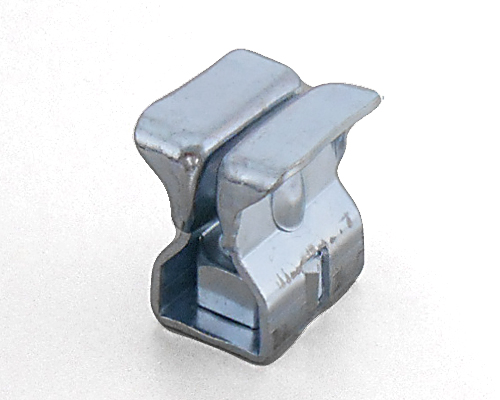

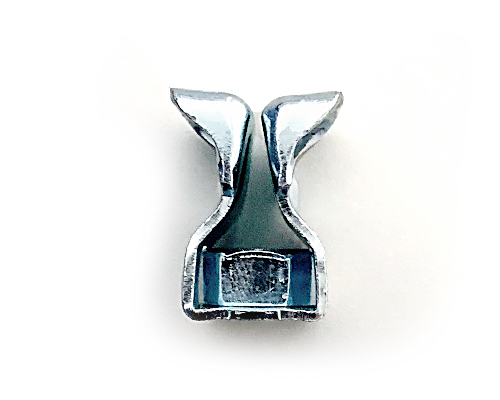

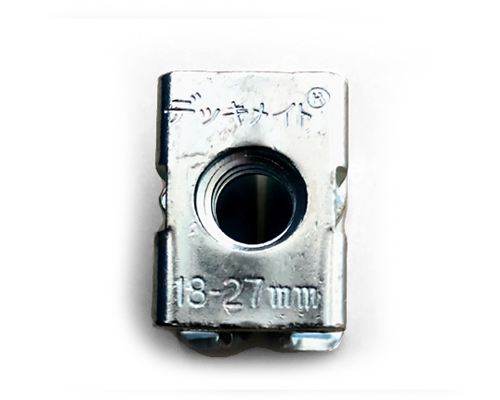

クリックすると拡大画像を表示します
デッキメイト NEW SE-S型 t1.6デッキメイト NEW SE-S型 t1.6デッキメイト NEW SE-S型 t1.6

他のデッキプレート対応の商品は
デッキメイト アリ溝留めタイプ(KD-I型、KD-II型、KD-III型)
デッキメイト 山留めタイプ
 (F・Hi100-N型、SF・Hi75-N型、N-N型、U-N型、L-N型、I-N型、F-I・II型)
デッキメイト 谷止めタイプ(QLハンガー185-L・t1.6型、QLハンガー185・t2.3型)
をご覧ください

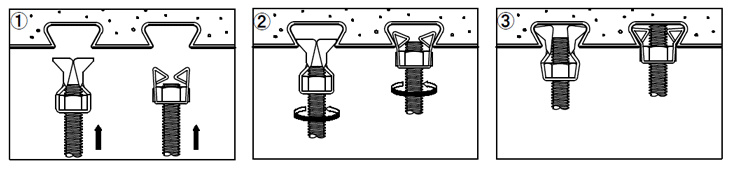

施工方法
吊りボルトにハンガーを組付け後、デッキプレートに押し当て締付けるだけで取付け完了です。

デッキハンガー施工方法
  • 手締も可能です。
  • デッキプレート蟻溝寸法の公差に対応し使用できます。
  • 仮保持状態でデッキ長手方向に移動可能です。

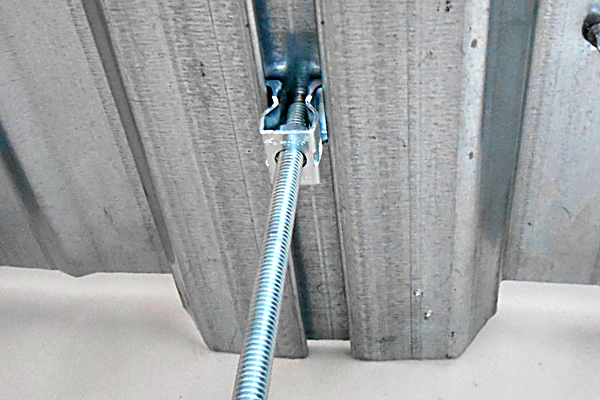

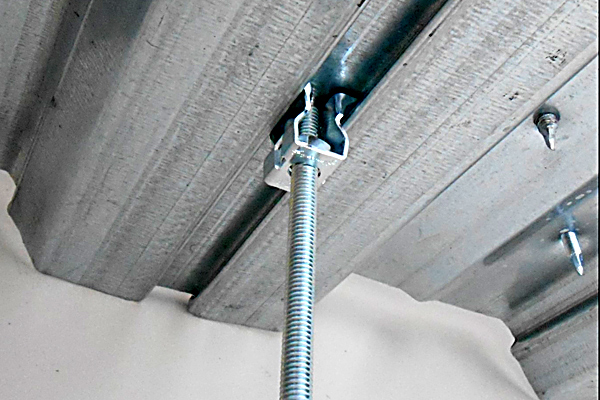

デッキメイトアリ溝留めタイプ 18-27mm NEW SE-S型 t1.6 施工例デッキメイト アリ溝留めタイプ 18-27mm NEW SE-S型 t1.6 施工例
クリックすると拡大画像を表示します
用途・特長
  • 鋼製床型枠(デッキプレート・フラットデッキ)から、吊りボルトをつり下げて各種設備を支持する金具です。 デッキプレートへ取付け(支持)に使用します。
  • スーパーEデッキ(EZ-50、EZ-75)およびアイ・テックSデッキ(S50、S75)に適合します。
  • デッキプレートの溝に下からはめ込む簡単タイプ。 W3/8-16ボルト(寸切りボルト)をデッキプレートのアリ溝(蟻溝)の部分にワンタッチ。
  • 下穴不要。
  • 取付後、移動することも可能。取付位置の移動が容易にできます。
  • 手締め可能。
  • 仮保持状態でデッキの長手方向に移動できます。
  • ガタツキのない、強固な取付が可能です。
  • 軽量天井、LGS、軽設備、配管、電気、内装、空調工事などに。

デッキプレート対応表・引張強度表
品 番 対応デッキプレート 最大引張強度 入数
F・Hi100-N型 【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】 こちらのページを
ご覧ください
【JFEスチール ハイデッキ100】
SF・Hi75-N型 【日鉄建材 SFデッキ】
【JFEスチール ハイデッキ】
N-N型 【JFE建材 Nデッキ】
U-N型 【植木鋼管 Uデッキ】
L-N型 【住友金属建材 Lデッキ】
I-N型 【東邦シートフレーム Iデッキ】
F-I・II型 【JFE日建板/北海鋼機/神鋼建材工業 Fデッキ】
【JFEスチール ハイデッキ】
【JFEスチール ハイデッキ100】
【日鉄建材 SFデッキ】
【JFE建材 Nデッキ】
【植木鋼管 Uデッキ】
SE-S型
19-22mm t1.2
【日鉄建材 スーパーEデッキ】
(EZ50、EZ75)
こちらのページを
ご覧ください
NEW SE-S型
18-27mm t1.6
【日鉄建材 スーパーEデッキ】
(EZ50、EZ75)
【アイ・テック Sデッキ】
(S50、S75)
6,820N(695Kgf) 100
KD-I型 【日鉄建材 スーパーEデッキ】
(EZ-50、EZ-75)
【神鋼建材 SSデッキ】
(S50、S75)
こちらのページを
ご覧ください
KD-II型 【JFE建材 Cデッキ】
(C50、C75)
KD-III型 【植木鋼管 USデッキ】
(US-50、US-75)
QLハンガー185-L・t1.6型〈軽天・軽設備用〉 【JFE建材 QLデッキ】
(QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16)
※QLセルラーには使用できません。
こちらのページを
ご覧ください
QLハンガー185・t2.3型〈設備用〉 【JFE建材 QLデッキ】
(QL99-50-12,QL99-50-16,QL99-75-12,QL99-75-16)
※QLセルラーには使用できません。
  • かぎ溝ジョイント部で溝幅が狭い箇所には、挿入できない場合があります。
  • 吊りボルトに振動が生じる場所や許容荷重より、大きな荷重のかかる場所では使用しないでください。
  • 垂直の状態でご使用下さい。
  • 規格外の寸切りボルト(外径の細いボルト)を使用した場合、著しく強度が落ちる場合があります。
  • 寸切りボルトはベル等の工具を使用してデッキプレートに突き当てた状態で使用ください。
  • 実際に使用するデッキの厚みや施工条件・状態により、引張強度にバラツキが生じますので考慮して使用してください。
  • 許容荷重は最大140Kgと想定されますが、許容加重は最大引張強の1/4以下を目安に使用ください。

製品カタログ
デッキメイト®
製品カタログ
デッキメイト®
アリ溝留めタイプ NEW SE-S型

引張強度表
デッキメイト®
アリ溝留めタイプ NEW SE-S型

使用上の注意
デッキメイト フラットデッキ
デッキメイト アリ溝留めタイプ NEW SE-S型 引張強度表
デッキメイト アリ溝留めタイプ NEW SE-S型 使用上の注意
