製品案内トップ

アシバツナギ ツインタイプ 木用

あと施工足場つなぎアンカー 仮設足場(壁つなぎ)接続金具 W1/2ナット
アシバツナギ ツインタイプ 木用 6.3×75 クリックすると拡大画像を表示します
アシバツナギ ツインタイプ 木用 6.3×110

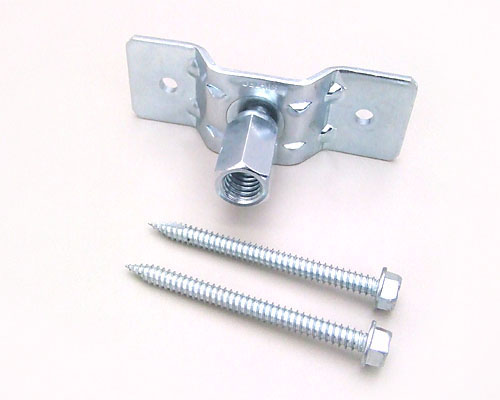

アシバツナギ ツインタイプ 木用
6.3×75

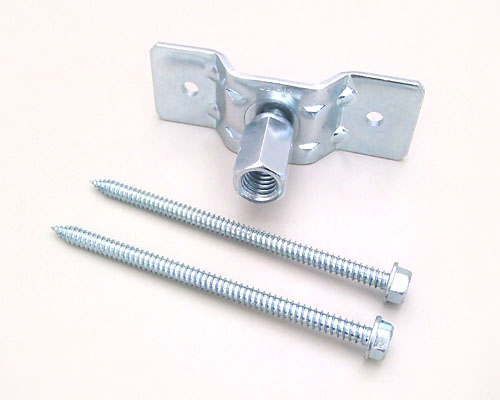

アシバツナギ ツインタイプ 木用
6.3×110
使用例

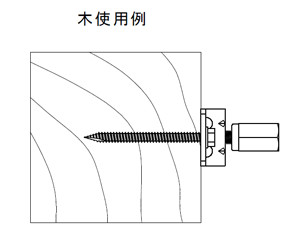

アシバツナギ ツインタイプ 木 使用例

寸法図
アシバツナギ ツインタイプ 本体 寸法図

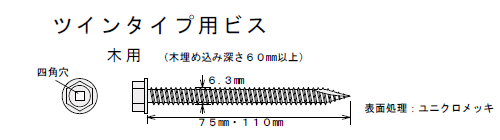

アシバツナギ ツインタイプ用ビス 寸法図
仕様表
品 名 入 数
アシバツナギ ツインタイプ 木用 6.3×75 100本(25本×4)
アシバツナギ ツインタイプ 木用 6.3×110 100本(25本×4)

品 名 入 数
アシバツナギ用 四角ビット 10本
引張強度表
本体変形 680kgf

使用ビス 試験体 最大引張強度 状態
アシバツナギ ツインタイプ
木用 6.3×75
針葉樹(青木)105mm角 埋め込み深さ:60mm 7,845N
(800kgf)
抜け
アシバツナギ ツインタイプ
木用 6.3×110

許容荷重=最大引張強度の1/2以下を目安にご使用下さい。
施工に際しては、<使用上の注意>を厳守して下さい。
使用状態が(吊る)鉛直方向や斜め等の場合の許容荷重は、許容静荷重・許容動荷重で異なります。

製品カタログ
アシバツナギ ツインタイプ
製品カタログ
アシバツナギ ツインタイプ
旧・製品カタログ
アシバツナギ ツインタイプ
木用

引張強度表
アシバツナギ ツインタイプ
アシバツナギ
アシバツナギ

アシバツナギ ツインタイプ
木用

使用上の注意
アシバツナギ

承認図(標準仕様書)
アシバツナギ ツインタイプ
承認図(標準仕様書)
アシバツナギ ツインタイプ


イイファス・オンラインショップ 【アシバツナギ ツインタイプ 木用】のご購入はイイファス・オンラインショップよりどうぞ
イイファス・オンラインショップ他にも、当社オリジナル製品(石膏ボード用アンカー、中空壁用アンカー、コンクリート用ビス、仮設足場接続金具、各種ビットなど)を販売しております。
